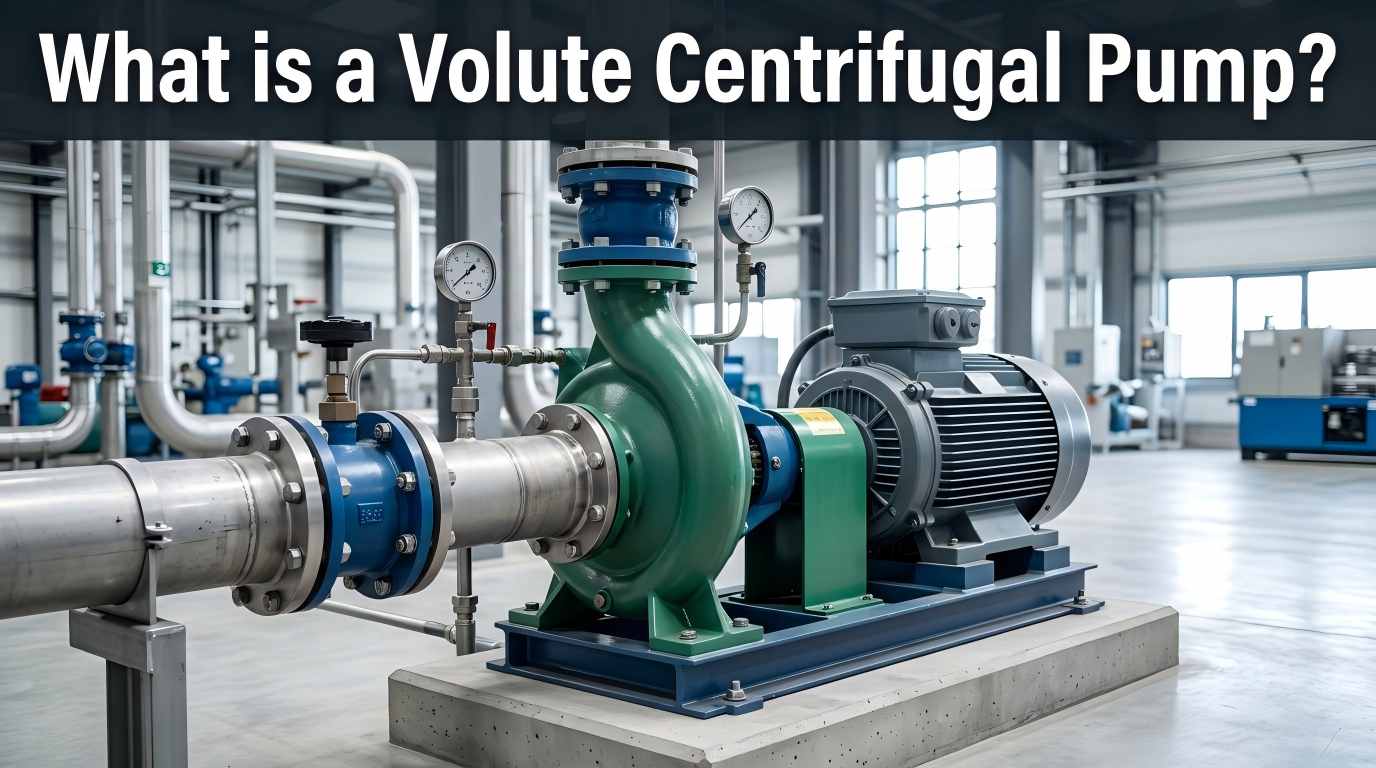

A spiralinis išcentrinis siurblysyra dinaminis siurblys, kuris paverčia mechaninę energiją į hidraulinę energiją sukdamasis sparnuotės ratu ir remiasi spiraliniu spiraliniu korpusu, kad skystis būtų tiekiamas efektyviai. Skirtingai nuo kitų tipų išcentrinių siurblių, ryškiausias jų bruožas yra spiralės formos korpusas (taip pat žinomas kaip spiralinis korpusas), kuris yra pagrindinis komponentas, išskiriantis jį iš tokių modelių kaip difuziniai išcentriniai siurbliai. Volute centrifuginiai siurbliai pasižymi tvirta konstrukcija, santykinai mažomis sąnaudomis, tyliu veikimu ir patikimu veikimu, minimaliu korozijos ir erozijos poveikiu. Jie yra pageidaujama įranga daugeliui pramoninių ir civilinių skysčių tiekimo programų.
Stabilus siurblio veikimas priklauso nuo įvairių komponentų derinimo. Pagrindiniai komponentai ir jų funkcijos yra šios:
Spiralinė kamera, supanti sparnuotę, kurios skerspjūvio plotas palaipsniui didėja nuo sparnuotės išleidimo angos iki išleidimo angos. Pagrindinės jo funkcijos yra surinkti greitaeigį skystį, sumažinti greitį ir padidinti slėgį. Jo forma ir dydis tiesiogiai veikia siurblio efektyvumą ir slėgį. Jis skirstomas į vieną spiralę (plačiausiai naudojama) ir dvigubą spiralę (subalansuoja radialinę jėgą ir prailgina tarnavimo laiką).
Siurblio „širdis“ – besisukantis komponentas lenktomis mentėmis, prijungtas prie variklio per siurblio veleną. Jis sukasi dideliu greičiu generuodamas išcentrinę jėgą, siurbdamas skystį ir perteikdamas kinetinę energiją. Menčių parametrai (forma, kiekis, kampas) lemia siurblio srautą, aukštį ir efektyvumą.
Siurblio velenas perduoda mechaninę energiją iš variklio į sparnuotę. Guoliai palaiko siurblio veleno sukimąsi, palaiko koaksialumą ir mažina trintį. Dirbant aukštoje temperatūroje ir esant aukštam slėgiui, reikalingi alyvos aušintuvai, kad būtų išvengta alyvos gedimo ir pailgėtų guolio tarnavimo laikas.
Apsaugo nuo skysčio nutekėjimo ir išorinio oro patekimo, kad būtų išvengta kavitacijos. Įprasti tipai yra mechaniniai sandarikliai ir sandarinimo tarpikliai. Suderinus su pagalbinėmis sandarinimo sistemomis, galima padidinti patikimumą, o techninę priežiūrą galima atlikti pagal API 682 standartus.
Siurbimo anga yra spiralės centre, kad įsiurbtų skystį; išleidimo anga yra spiralės gale, kad būtų tiekiamas suslėgtas skystis. Abiejų dydis ir forma turi įtakos skysčio atsparumui ir siurblio efektyvumui.
Darbo procesas yra nuolatinis energijos konvertavimas, suskirstytas į 4 pagrindinius etapus:
Variklis verčia sparnuotę suktis dideliu greičiu, sudarydamas žemo slėgio sritį rotoriaus centre. Esant slėgio skirtumui, skystis įsiurbiamas į siurblį.
Kai sparnuotė nuolat sukasi, mentės stumia skystį, kad jis judėtų radialiai, o tai žymiai padidina skysčio srauto greitį ir kinetinę energiją.
Didelio greičio skystis patenka į spiralės korpusą, kur padidintas srauto kanalas sumažina srauto greitį, kinetinę energiją paverčiant slėgio energija, kad būtų pasiektas aukšto slėgio tiekimas.
Suslėgtas skystis išleidžiamas per išleidimo angą. Nepertraukiamai sukant sparnuotę, nepertraukiamas tiekimas baigiamas.
Volutinė struktūra atitinka skysčio srauto charakteristikas, sumažindama turbulencijos praradimą. Efektyvumas projektavimo sąlygomis siekia 70–90 %, esant vienodam srauto greičio pasiskirstymui.
Mažiau pagrindinių komponentų, lengva apdoroti ir montuoti, nėra sudėtingo perdavimo mechanizmo, mažas gedimų dažnis, nereikia įleidimo ir išleidimo vožtuvų ir mažos priežiūros išlaidos.
Gali būti suprojektuotas skirtingomis specifikacijomis pagal darbo sąlygas, tinkamas įvairiems skysčiams, tokiems kaip švarus vanduo, nuotekos ir cheminės terpės, ir pritaikomas normaliai temperatūrai, aukštai temperatūrai ir aukšto slėgio darbo sąlygoms.
Integruotas dizainas, mažas dydis ir lengvas svoris, tinkamas ribotos erdvės scenarijams ir lengvai integruojamas į esamas pristatymo sistemas.
Mažos gamybos sąnaudos, patogus besidėvinčių dalių keitimas, energijos taupymas dėl efektyvaus veikimo, tinka didelio srauto pristatymo scenarijams.
Volutiniai išcentriniai siurbliai yra patikimas pasirinkimas pramoniniam skysčių tiekimui dėl savo hidrodinaminių pranašumų. Tačiau jų tikrasis energijos vartojimo efektyvumas priklauso nuo tokių detalių kaip medžiagų parinkimas ir gamyba. „Teffiko“ kuria stabilius ir efektyvius skysčių tiekimo sprendimus atlikdama tikslius tyrimus ir plėtrą bei griežtus testavimus. Kviečiame pasikonsultuoti ar užsisakyti:www.teffiko.com
