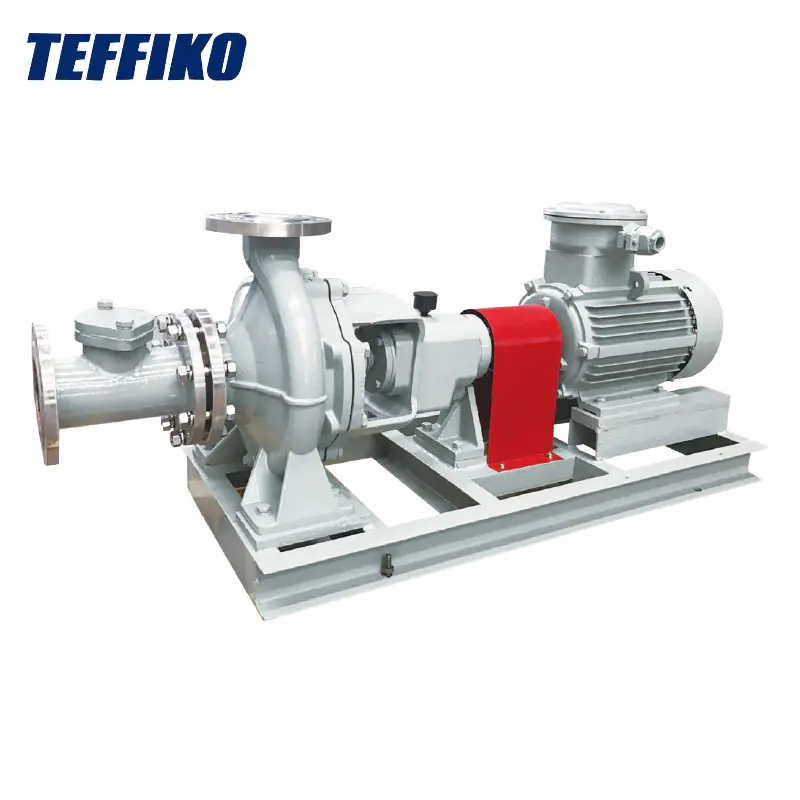

Kaip „API OH1“ horizontalūs išcentriniai siurbliai, neturintys užsikimšimo suspensijos, jis turi unikalius pagrindinių komponentų dizainus. Sparnuotė priima didelio kanalo struktūrą su plačiomis ir lygaus srauto praėjimais ir kruopščiai optimizuotais ašmenimis, o tai labai sumažina srutų užsikimšimo riziką ir žymiai pagerina perteikimo efektyvumą. Siurblio korpusas yra pagamintas iš susidėvėjimo atsparių ir korozijai atsparių medžiagų, turinčių kompaktišką vidų ir pagrįstą srauto praėjimo dizainą, kad būtų užtikrintas sklandus šėrimas ir išleidimas. Veleno sandariklis yra dviejų formų: mechaninis sandariklis ir pakavimo sandariklis. Jis pasižymi puikiu sandarinimo našumu ir efektyviai prailgina įrangos tarnavimo laiką.

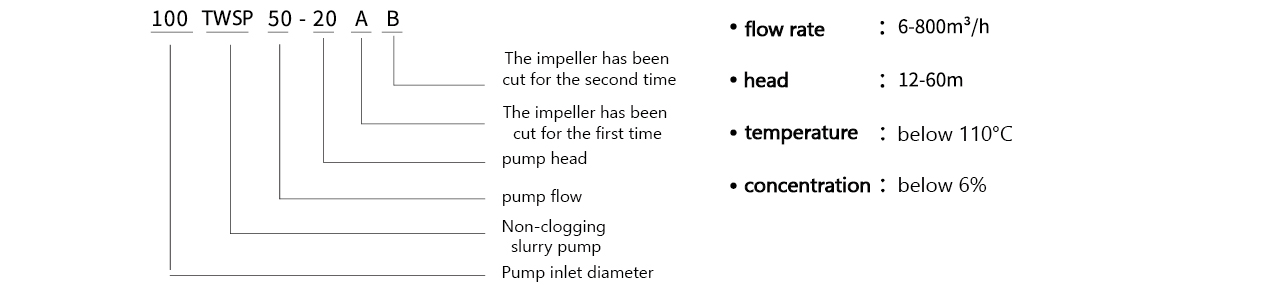

Modelio reikšmingumo ir darbo sąlygos
TWSP taikymo laukai
1. Chemijos pramonė: jis naudojamas įvairioms cheminių žaliavų srutų gabenimui, išleidžiant medžiagas iš reakcijos virdulių ir dumblo skrydos nuotekų valyme. Korozijos - atsparios Medžiagos ir neužsimetančios TWSP neužsimetimo išcentrinio siurblio veikimas gali užtikrinti sklandų gamybos pažangą.
2. Papermavimo pramonė: ji daugiausia naudojama tokiuose procesuose kaip minkštimo gabenimas ir popieriaus atliekų apdorojimo srutos pernešimas. Papermavimo proceso srutos yra daug pluoštų, kurie lengvai gali sukelti pompos užsikimšimą. Didelio kanalo sparnuotė ir speciali TWSP neužsiėmimo srutų siurblio konstrukcija daro jį idealiu pasirinkimu popierinių pramonėje.
3. Energijos pramonė: Šiluminių elektrinių pelenų pašalinimo sistemoje jis naudojamas gabenant lakiųjų pelenų sruogas. Tai gali užtikrinti stabilų pelenų pašalinimo sistemos veikimą energijos generavimo proceso metu.

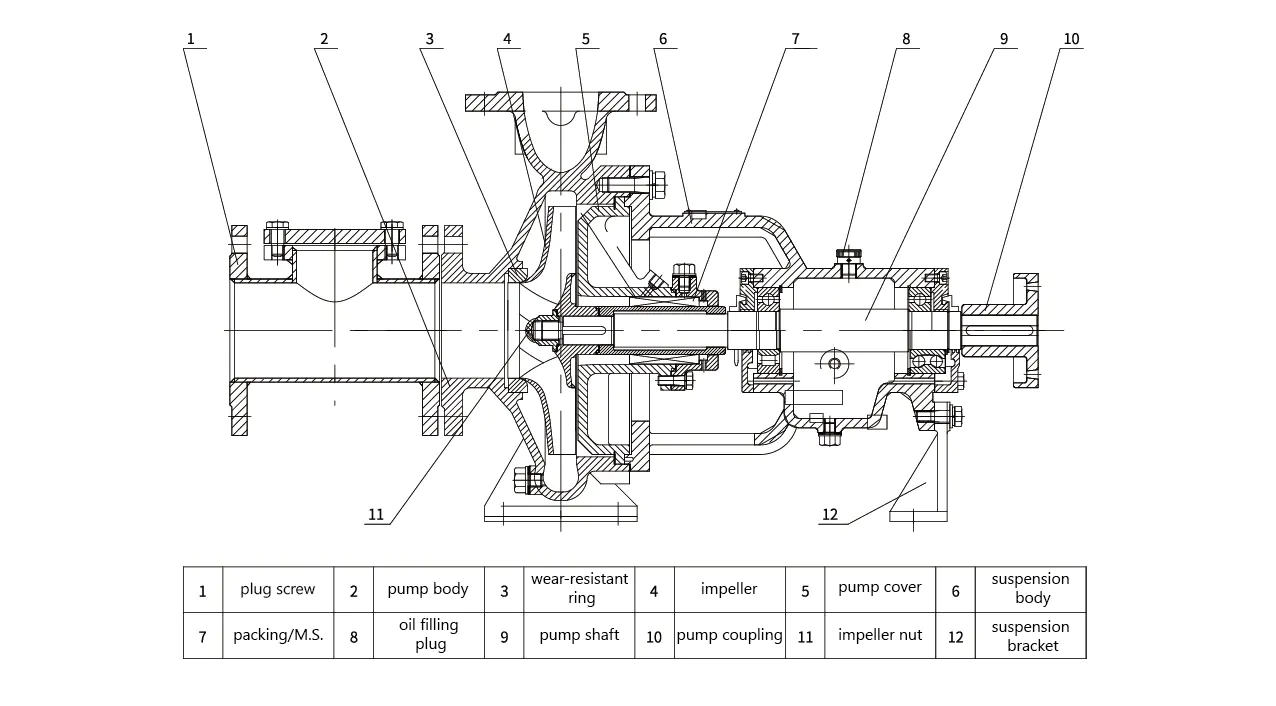

TWSP išcentrinė siurblio diagrama
Našumo parametrų lentelė
| Siurblio modelis | (r/min) | (Q) | (H) | atitikimo galia KW | |||
| m³/h | L/s | 1.0 | 1.35 | 1.85 | |||
| 50TWSP6.3-12.5 | 1450 | 3.75 6.30 7.50 | 1,04 1,74 2,08 | 12,9 12,5 12,0 | 1.1 | 1.1 | 1.5 |
| 50TWSP6.3-20 | 1450 | 3.75 6.30 7.50 | 1,04 1,74 2,08 | 20,5 20,0 19,6 | 2.2 | 2.2 | 3.0 |
| 50TWSP6.3-20a | 1450 | 3.50 6.30 7.00 | 0,97 1,64 1,94 | 18,0 17,5 17,0 | 1.5 | 2.2 | 3.0 |
| 65TWSP12-12.5 | 1450 | 7,50 12,5 15,0 | 2.08 3.47 4.17 | 13,3 12,5 11,9 | 1.5 | 2.2 | 2.2 |
| 65TWSP12-12.5A | 1450 | 7.00 11.7 14.0 | 1,94 3,25 3,89 | 11,5 11,0 10,5 | 1.1 | 1.5 | 2.2 |
| 65TWSP12-20 | 1450 | 7,50 12,5 15,0 | 2.08 3.47 4.17 | 20.3 20.0 19.6 | 2.2 | 3 | 4 |
| 65TWSP12-20A | 1450 | 7.00 11.7 14.0 | 3.25 1,94 3.89 | 17,8 17,5 17,2 | 2.2 | 3 | 4 |
| 65TWSP12-32 | 1450 | 7,50 12,5 15,0 | 2.08 3.47 4.17 | 32.4 32.0 31.7 | 5.5 | 5.5 | 7.5 |
| 65TWSP12-32A | 1450 | 7.00 11.7 14.0 | 1,94 3.25 3.89 | 27.9 27.4 27.1 | 4 | 5.5 | 7.5 |
| 65TWSP12-32B | 1450 | 6.60 11.0 13.2 | 1,83 3.06 3.67 | 24,5 24,1 24,0 | 3 | 4 | 5.5 |
| 80TWSP25-12.5 | 1450 | 15.0 25.0 30.0 | 4.17 6.94 8.33 | 13,5 12,5 11,5 | 2.2 | 3 | 4 |
| 80TWSP25-12.5A | 1450 | 13.6 22.7 27.2 | 3.78 6.31 7.56 | 11.1 10.3 950 | 1.5 | 2.2 | 3 |
| 80TWSP25-20 | 1450 | 15.0 25.0 30.0 | 4.17 6.94 8.33 | 21.0 20.0 19.0 | 4 | 5.5 | 7.5 |
| 80TWSP25-20A | 1450 | 14.1 23.5 28.1 | 3,91 6,51 7,82 | 18,4 17,6 16,9 | 3 | 4 | 5.5 |
| 80TWSP25-20B | 1450 | 13.2 22.0 26.4 | 3.67 6.11 7.33 | 16,2 15,6 15,0 | 3 | 4 | 5.5 |
| 80TWSP25-32 | 1450 | 15.0 25.0 30.0 | 4.17 6.94 8.33 | 32.5 32.0 31.5 | 7.5 | 7.5 | 11 |
| 80TWSP25-32A | 1450 | 14.1 23.5 28.1 | 3,91 6,51 7,82 | 28,5 28,0 27,5 | 5.5 | 7.5 | 11 |
| 80TWSP25-32B | 1450 | 13.2 22.0 26.4 | 3.67 6.11 7.33 | 25,0 24,5 24,0 | 4 | 5.5 | 7.5 |
| 80TWSP25-32C | 1450 | 11,7 19,5 23,4 | 3.25 5.42 6.50 | 20,0 19,5 19,0 | 3 | 4 | 5.5 |
| 100TWSP50-12.5 | 1450 | 30,0 50,0 60,0 | 8.33 13.9 16.7 | 14,0 12,5 11,0 | 3 | 4 | 5.5 |
| 100TWSP50-12.5A | 1450 | 27,3 45,5 54,5 | 7.58 12.6 15.1 | 11.6 10.4 910 | 3 | 4 | 5.5 |
| 100TWSP50-20 | 1450 | 30,0 50,0 60,0 | 8.33 13.9 16.7 | 22,0 20,0 18,5 | 5.5 | 7.5 | 11 |
| 100TWSP50-20A | 1450 | 28,0 46,8 56,0 | 7,78 13,0 15,6 | 19,2 17,5 16,1 | 5.5 | 7.5 | 11 |
| 100TWSP50-20B | 1450 | 26.4 43.9 52.7 | 7.32 12.2 14.6 | 17,0 15,4 14,3 | 4 | 5.5 | 7.5 |
