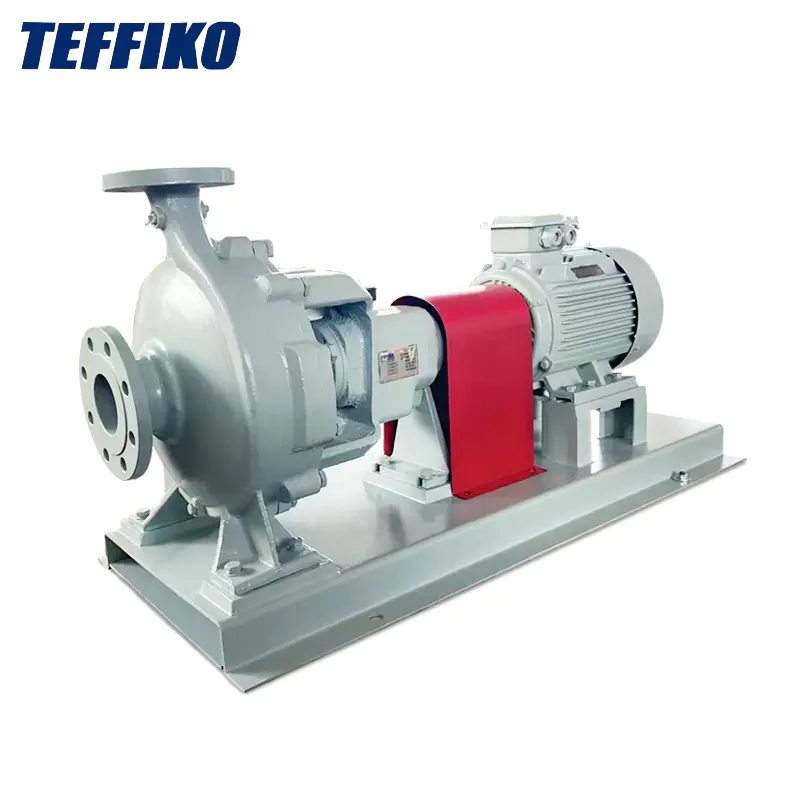

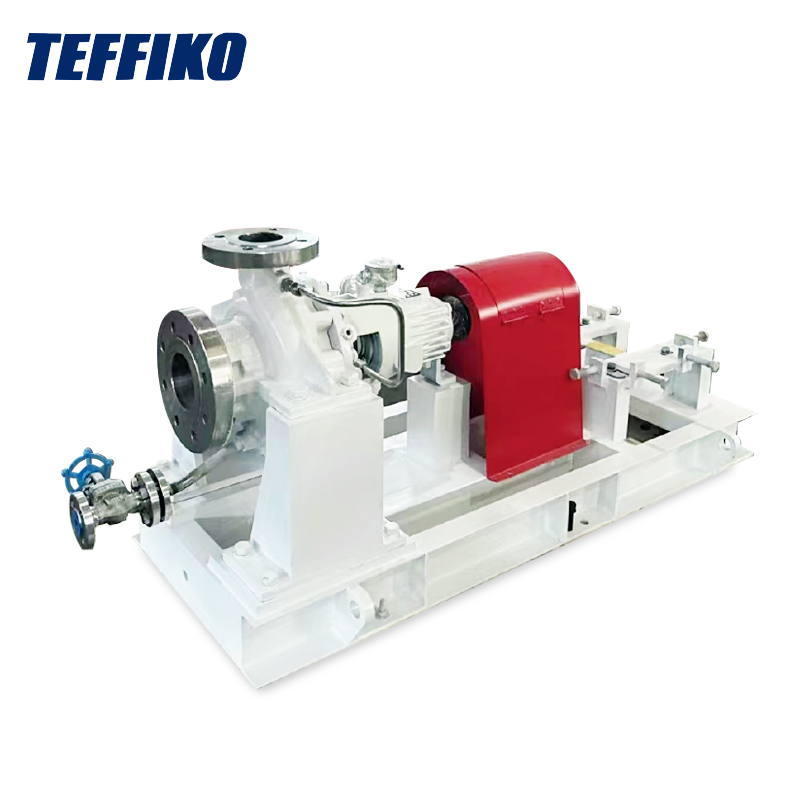

API OH1 Overhung tipo horizontalūs išcentriniai siurbliai

„Teffiko TIHP“ API OH1 Overhung tipo horizontalių išcentrinių siurblių serija. Į išcentrinių siurblių komponentus sudaro pakavimo sandarikliai, vienos spalvos nesubalansuoti mechaniniai sandarikliai, vienos klasės subalansuoti mechaniniai sandarikliai, dvigubos klasės nesubalansuoti mechaniniai sandarikliai ir dvigubos galūnės subalansuoti mechaniniai sandarikliai. Šie sandarinimo komponentai yra saugūs, patikimi ir turi ilgą tarnavimo laiką.

Kaip svarbūs išcentrinio siurblio komponentai, siurblio korpusas ir siurblio dangtis yra pagaminti iš aukštos kokybės korozijai atsparių lydinių, kurie gali atsispirti labai korozinei terpei.

Strobleris, kaip pagrindinis išcentrinio siurblio komponentas, tiksliai liejamas naudojant vaško pelėsio procesą. Jis pasižymi tiksliais matmenimis, dideliu efektyvumu, patraukli išvaizda ir puiki kokybė.

Sukabinimas, vienas iš išcentrinio siurblio komponentų, yra trijų skyrių nuimama jungtis. Jis gali būti specialiai gydomas, todėl techninė priežiūra yra patogi ir ekonomiška.

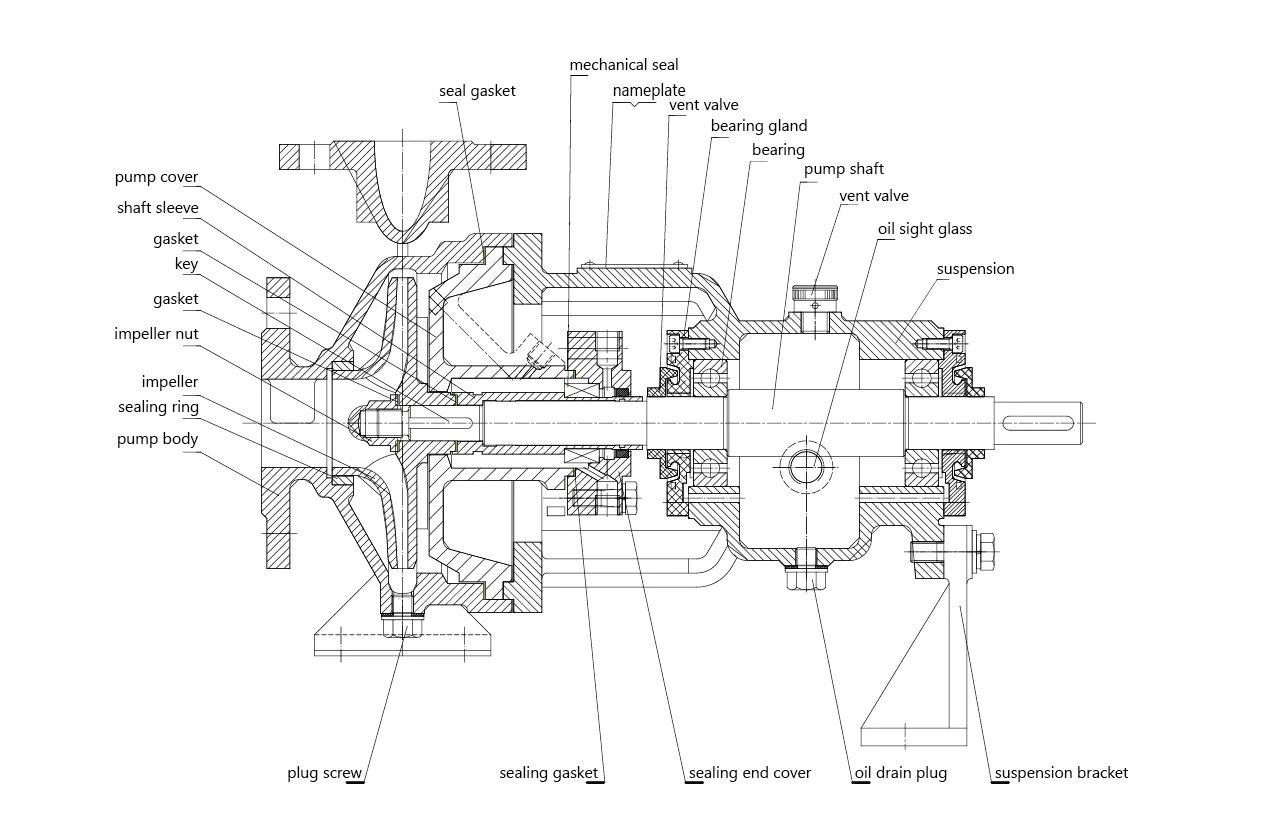

TIHP išcentrinė siurblio schema

Taikymo laukai

● Cheminė gamyba: ji tinka įvairioms korozinėms cheminėms žaliavoms gabenti, tokioms kaip stiprios rūgštys ir šarmai, pavyzdžiui, sieros rūgštis, azoto rūgštis ir natrio hidroksido tirpalas.

● Naftos chemijos pramonė: Naftos rafinavimo ir cheminių produktų sintezės procesuose jis naudojamas žalios naftos, rafinuoto naftos, cheminių tarpinių produktų ir įvairių priedų gabenimui.

● Puiki chemijos pramonė: ji atitinka griežtus baudos chemijos pramonės reikalavimus aukštai - tikslumui, mažam - srautui ir dideliam slėgio transportavimui. Pavyzdžiui, jis naudojamas žaliavų transportavimui vaistų, pesticidų ir prieskonių gamybos procesuose.

● Trąšų gamyba: ji gali būti naudojama norint gabenti labai ėsdinančias žaliavas, tokias kaip amoniako vanduo ir azoto rūgštis. Dėl korozijos - atspari siurblio korpusas ir patikimas veleno sandariklis, jis užtikrina stabilų žaliavų gabenimą ir padeda trąšų sintezės procesui efektyviai veikti.

Pagrindinės savybės

● „Teffiko TIHP“ cheminių išcentrinių siurblių serija griežtai laikosi API 610 standarto, užtikrinant, kad produkto kokybė ir našumas pasiektų tarptautinį pažengusį lygį.

● Siurblio korpusas: jame yra armatūriniai šonkauliai. CFD (skaičiavimo skysčio dinamika) - apskaičiuota skysčių mechanika ir didesni siurblių kūnai, pritaikyta dviguba volute struktūra, kurioje yra mažos radialinės jėgos, graži išvaizda ir ilgas tarnavimo laikas.

● Sandarinimo komponentai: Mechaninis sandariklio konstrukcija palankiai vertina sandarinimo sistemos aušinimą ir cirkuliaciją, todėl sandariklis tampa patikimesnis.

● Jis turi gerą atsparumą temperatūrai ir slėgiui ir gali stabiliai veikti esant 1,6 MPa slėgiui.

● Pakabos komponentai: Išorinė forma gaminama tiksliai liejimo formomis, gražios išvaizdos ir aukšto lygio apibendrinimo. Yra 30, 40, 50 ir 55 suspensijos, o pakabos komponentai yra kryžminiai - serijos universalūs.

● Sukabina yra trijų skyrių nuimama jungtis, kurią galima paversti tiesioginiu, prijungtu tipu, atsižvelgiant į klientų reikalavimus specialiame gydyme. Tai patogu prižiūrėti su mažomis išlaidomis.

● Paprasta įdiegti, valdyti ir prižiūrėti, lengvai išmokti ir sumažinti operatorių techninę ribą.

Darbo sąlygos

● Srauto greitis: 3,4 - 1000 m³/h

● Galva: 3,7 - 128 m

● Slėgis: iki 1,8 MPa

● Vidutinė temperatūra: -20 ℃

● Rotacijos greitis: 2900 R/min ir 1450 R/min
