Išcentrinio siurblio geometrinio siurbimo kėlimo Hg apskaičiavimas: formulės, procedūros, atvejai ir spąstų išvengimo vadovas

Geometrinio siurbimo aukščio Hg apskaičiavimas aišcentrinis siurblysyra pagrindinė siurblio montavimo projektavimo procedūra. Nuo jo tiesiogiai priklauso, ar įvyks kavitacija, ar siurblys gali stabiliai siurbti vandenį ir ar gali veikti efektyviai ilgą laiką. Daugelis gedimų, tokių kaip nepakankamas vandens tiekimas, didelis triukšmas ir vibracija, sparnuotės pažeidimai ir dažni įrangos gedimai, iš esmės kyla dėl klaidingo geometrinio siurbimo aukščio Hg skaičiavimo arba per didelio įrengimo aukščio.

I. Kas yraIšcentrinis siurblysGeometrinis siurbimo pakėlimas Hg?

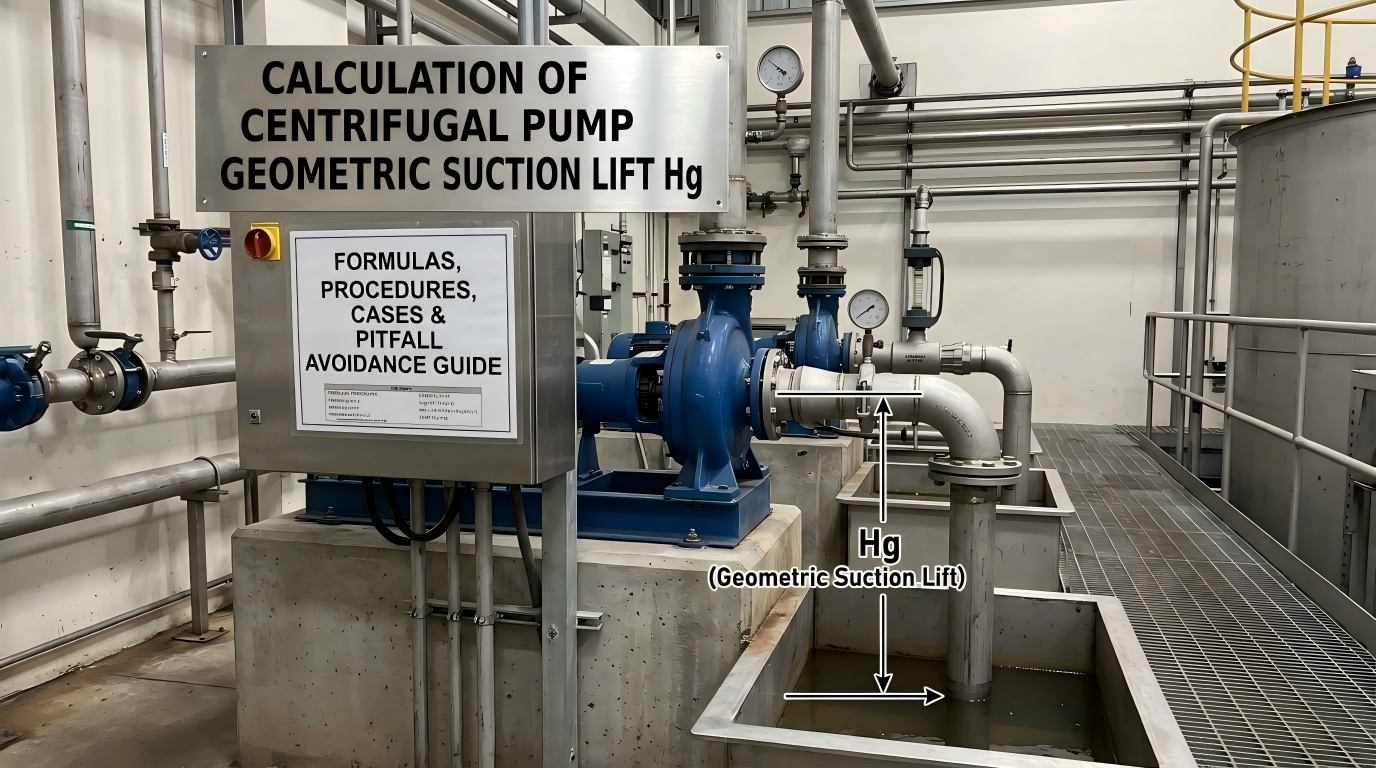

Išcentrinio siurblio geometrinis siurbimo aukštis Hg reiškia vertikalaus aukščio skirtumą tarp siurblio sparnuotės vidurio linijos ir siurbimo bako skysčio paviršiaus, išmatuotą metrais (m). Jis naudojamas kaip pagrindinis valdymo parametras, leidžiantis įvertinti siurblio skysčio įsiurbimo pajėgumą ir užkirsti kelią kavitacijai.

Bendrieji pramonės įrengimo vertinimo kriterijai:

• Hg ＞ 0: siurblys montuojamas virš skysčio paviršiaus, žinomas kaip siurbimo lifto instaliacija, plačiausiai taikomas įrengimo būdas pramonėje.
• Hg ＜ 0: siurblys sumontuotas žemiau skysčio paviršiaus, žinomas kaip užtvindytas siurbimo įrenginys, kuris pašalina oro patekimo pavojų ir užtikrina optimalų antikavitacijos stabilumą.
• Per didelis Hg: jei tikrasis įrengimo aukštis viršija apskaičiuotą leistiną vertę, neišvengiamai atsiras kavitacija, srauto pertrūkis, nestabilus vandens tiekimas, sparnuotės pažeidimai ir kiti gedimai.

Trumpai tariant, Hg negalima savavališkai nustatyti kaip įrengimo matmenų. Jis turi būti išvestas tiksliai apskaičiuojant ir koreguojant darbo sąlygas, o tai yra privalomas saugaus, ilgalaikio ir stabilaus siurblio veikimo rodiklis.

II. Pagrindinės pagrindinės sąvokos: leistinas siurbimo aukštis Hs ir grynoji teigiama siurbimo galvutė Δh

Siurblio Hg apskaičiavimas remiasi dviem pagrindiniais siurblių gamintojų išmatuotais parametrais, kurie taip pat yra labiausiai painiojami pradedantiesiems.

1. Leidžiamas siurbimo pakėlimas Hs

Leistinas įsiurbimo aukštis Hs reiškia didžiausią leistiną vakuumo laipsnį siurblio įleidimo slėgyje p₁, kuris tiesiogiai atspindi išcentrinio siurblio skysčio įsiurbimo pajėgumą.

Pagrindinė taisyklė: Hs reikšmė nėra gaunama iš teorinių skaičiavimų; jis yra eksperimentiškai išmatuotas siurblių gamintojų ir įtrauktas į siurblių katalogus ir inžinierių vardines plokšteles.

Gamintojų nurodytos standartinės bandymo sąlygos: Standartinė Hs vertė kalibruota 20°C švariam vandeniui, kai standartinis atmosferos slėgis yra 1,013×10⁵ Pa. Pasikeitus objekto aukščiui, vandens temperatūrai ar tiekiamai terpei, reikia atlikti darbo sąlygų konvertavimą. Tiesioginis katalogo parametrų taikymas sukels didelių skaičiavimo klaidų.

2. Grynoji teigiama siurbimo aukštis Δh (NPSHr)

Tepalo siurblių ir didelio tikslumo pramoninių siurblių montavimo aukščiui skaičiuoti dažniausiai naudojama grynoji teigiama siurbimo aukštis Δh, dar vadinama reikiama grynąja teigiama siurbimo galvute NPSHr. Tai rodo leistiną vakuumo laipsnį siurblio skysčio siurbimui, t. y. didžiausią leistiną siurblio įrengimo aukštį su skaitiklio vienetu.

Pagal Hs parametrus, kataloguose nurodytas NPSHr yra išbandytas naudojant 20°C švarų vandenį kaip terpė. Atskirai koreguoti reikia, kai perduodama alyva, cheminiai skysčiai ir kitos specialios terpės.

Supaprastinta siurbimo pakėlimo apskaičiavimo formulė, skirta naudoti inžinerijos vietoje:

Siurbimo pakėlimas = standartinis atmosferos slėgio vandens stulpelis (10,33 m) – Reikalingas NPSHr Δh – Saugos riba (0,5 m)

Standartinis atmosferos slėgis gali palaikyti 10,33 metro vakuuminio vamzdyno aukštį. 0,5 metro saugos riba yra plačiai taikomas pramonės standartas, siekiant išvengti momentinės kavitacijos, kurią sukelia svyruojančių darbo sąlygų.

III. Visas išcentrinio siurblio geometrinio siurbimo kėlimo Hg skaičiavimo formulių rinkinys

Inžinerijai vietoje formulės skirstomos į tikslias skaičiavimo formules ir greito įvertinimo formules pagal įrangos tipą ir skaičiavimo scenarijus, taikomas visiems švaraus vandens siurbliams, alyvos siurbliams ir cheminių medžiagų siurbliams.

1. Bendroji tikslaus skaičiavimo formulė

Hg = (Pa − Pv) / ρg − NPSHr − hw

Ši formulė tinka tiksliems daugumos išcentrinių siurblių skaičiavimams ir yra pageidaujama formulė projektavimo institutams ir statybų komandoms.

2. Bendra formulė, pagrįsta leistinu siurbimo pakilimu

Hg = Hs1 − hw

Hs1 reiškia leistiną siurbimo aukštį, pakoreguotą pagal faktines darbo sąlygas; hw reiškia bendrą siurbimo vamzdyno slėgio nuostolį. Ši formulė gali būti taikoma tiesiogiai, kai greičio aukštis yra nereikšmingas.

3. Greito įsiurbimo kėlimo įvertinimo formulė

Hg = 10,33 − Δh − 0,5

Tinka greitam patikrinimui vietoje, įrangos patikrinimui ir preliminariam schemos projektavimui, siekiant efektyvaus laiko.

Parametrų apibrėžimai:

• Hg: leistinas geometrinis išcentrinio siurblio įsiurbimo aukštis (m). Faktinis įrangos montavimo aukštis turi būti mažesnis už šią vertę.
• Pa: vietinis atmosferos slėgis vietoje (Pa); standartinės darbinės būklės vertė yra 101325 Pa (10,33 m vandens stulpelis).
• Pv: tiekiamos terpės garų slėgis esamoje temperatūroje (Pa). Aukštesnė vandens temperatūra lemia didesnį garų slėgį ir mažesnį leistiną Hg.
• ρ: transportuojamos terpės tankis (kg/m³); numatytoji švaraus vandens vertė yra 1000 kg/m³.
• g: gravitacinis pagreitis, fiksuotas 9,81 m/s².
• NPSHr/Δh: būtinas grynasis teigiamas siurblio įsiurbimo aukštis (m), būdingas parametras iš siurblio gamintojų katalogų.
• hw: bendras siurbimo vamzdyno slėgio nuostolis (m), įskaitant trinties nuostolius, nuostolius iš alkūnių, vožtuvų ir filtrų.
• Hs, Hs1: originalaus katalogo leistinas siurbimo aukštis ir pagal darbo sąlygas pakoreguotas leistinas siurbimo aukštis (m).

IV. Hs parametrų konvertavimo metodas nestandartinėmis darbo sąlygomis

Gamintojų pateiktos katalogo Hs vertės taikomos tik 20°C švariam vandeniui esant standartiniam atmosferos slėgiui. Pertvarkymas yra privalomas, kai skiriasi darbo sąlygos vietoje, tai yra nuoroda, kurioje 90% inžinierių daro klaidų.

1. Švaraus vandens tiekimas skirtingomis darbo sąlygomis (aukštis virš jūros lygio ir vandens temperatūros svyravimai)

Hs1 = Hs + Ha − 10,33 − Hv + 0,24

• Ha: vietinis atmosferos slėgis, perskaičiuotas į ekvivalentinį vandens stulpelio aukštį (m)
• Hv: sočiųjų skysčio garų slėgis esant faktinei temperatūrai, konvertuotas į ekvivalentinį vandens stulpelio aukštį (m)
• 10.33: standartinis atmosferos slėgio vandens stulpelio aukštis
• 0,24: Garų slėgio vandens stulpelio aukštis 20°C švaraus vandens

2. Alyvos, cheminių medžiagų ir kitų specialių skysčių transportavimas

Reikalingas dviejų etapų konvertavimas:

1 veiksmas: pataisykite katalogo Hs reikšmę aukščiau pateikta švaraus vandens formule, kad gautumėte Hs1.

2 veiksmas: atlikite antrinę Hs1 pataisą, pagrįstą specialios terpės tankiu, klampumu ir garavimo charakteristikomis, kad gautumėte terpę atitinkantį ekvivalentinį leistiną siurbimo aukštį, tada pakeiskite rezultatą į Hg skaičiavimo formulę, kad išvengtumėte įrangos gedimų, atsirandančių dėl skaičiavimo nukrypimų.

V. Praktiniai skaičiavimo atvejai keliems scenarijams

1 atvejis: supaprastintas siurbimo pakėlimo įvertinimas naudojant NPSHr

Pateiktos sąlygos: Reikalingas išcentrinio siurblio NPSHr Δh = 4,0 m, terpė yra švarus vanduo standartinėmis darbo sąlygomis.

Skaičiavimo procesas:

Siurbimo pakėlimas = 10,33 - 4,0 - 0,5 = 5,83 m

Išvada: saugus šio siurblio montavimo aukštis turi būti mažesnis nei 5,83 m.

2 atvejis: tikslus dvigubų darbo sąlygų (aplinkos temperatūros vanduo ir aukštos temperatūros vanduo) skaičiavimas

Pateiktos sąlygos: Kataloge leidžiamas siurbimo aukštis Hs = 5,7 m, bendras siurbimo vamzdyno varža hw = 1,5 mH₂O, vietinis atmosferos slėgis = 9,81 × 10⁴ Pa, greičio aukštis nepaisomas. Apskaičiuokite leistiną geometrinį įsiurbimo aukštį atitinkamai 20°C švariam vandeniui ir 80°C karštam vandeniui.

1 darbo sąlyga: tiekiamas 20°C švarus vanduo

Vietinis atmosferos slėgis yra artimas gamintojo standartinei bandymo sąlygai, todėl Hs korekcija nereikalinga.

Hg = Hs − hw = 5,7 − 1,5 = 4,2 m

Išvada: 20°C švaraus vandens siurblio įrengimo aukštis turi būti ne didesnis kaip 4,2 m, kad būtų galima saugiai veikti.

2 darbo sąlyga: tiekiamas 80°C karštas vanduo

Aukštos temperatūros vandeniui Hs korekcija yra privaloma. Paieškos lentelės duomenys: 80°C vandens sočiųjų garų slėgis = 47,4 kPa, atitinkantis Hv = 4,83 mH2O; vietinis atmosferos slėgis Ha ≈ 10 mH₂O.

Hs1 = 5,7 + 10 - 10,33 - 4,83 + 0,24 = 0,78 m

Norėdami apskaičiuoti montavimo aukštį, pakeiskite pataisytą Hs1:

Hg = Hs1 − hw = 0,78 − 1,5 = −0,72 m

Pagrindinė išvada: neigiama Hg vertė reiškia, kad siurbimo lifto įrengimas tokiomis aukštos temperatūros darbo sąlygomis draudžiamas; užtvindyto siurbimo įrengimas yra privalomas. Siurblio korpusas turi būti bent 0,72 m žemiau bako skysčio paviršiaus, priešingu atveju atsiras didelė kavitacija ir siurbimo praradimas.

VI. Pagrindiniai veiksniai, turintys įtakos išcentrinio siurblio geometriniam siurbimo pakilimui Hg

Įvaldę šiuos pagrindinius veiksnius, galite greitai optimizuoti diegimo schemas ir užkirsti kelią kavitacijos gedimams.

1. Aukštis virš jūros lygio: Didesnis aukštis atitinka žemesnį atmosferos slėgį ir mažesnę Ha reikšmę, dėl to mažesnis pataisytas Hs1 ir smarkiai sumažintas leistinas Hg. Dideliame aukštyje sumontuotiems siurbliams reikalingas mažesnis montavimo aukštis arba užtvindytas siurbimo išdėstymas.
2. Vidutinė temperatūra: aukštesnė skysčio temperatūra padidina sočiųjų garų slėgį Hv, žymiai sumažindama leistiną Hg. Aukštos temperatūros vanduo paprastai nesuderinamas su didelio siurbimo kėlimo įrenginiu.
3. Vamzdyno galvutės praradimas: dėl ilgesnių siurbimo vamzdynų, mažesnio vamzdžių skersmens ir daugiau alkūnių, vožtuvų ir koštuvų atsiranda didesni galios nuostoliai ir mažesni Hg.
4. Siurblio našumas: mažesnis reikalingas NPSHr ir didesnė katalogo Hs vertė užtikrina puikų antikavitacijos efektyvumą ir didesnį leistiną montavimo aukštį.

VII. Dažni klaidingi skaičiavimai ir diegimo spąstai

Tiesioginis originalaus katalogo Hs ir NPSHr parametrų naudojimas be aukščio ir vandens temperatūros korekcijos, todėl skaičiavimo rezultatai yra visiškai iškraipyti.

Nepaisoma siurbimo vamzdyno slėgio praradimo, pasikliaujant tik teoriniais skaičiavimais, dėl to per didelis faktinis įrengimo aukštis ir siurblio kavitacija.

Saugos atsarga nėra rezervuota, montavimas pagal apskaičiuotą ribinę vertę. Kavitacija atsiranda iškart po dujotiekio mastelio arba darbo sąlygų svyravimų.

Priverstinis siurbimo lifto įrengimas, skirtas aukštos temperatūros terpėms ir dideliems aukščiams, neatsižvelgiant į užtvindyto siurbimo poreikį, kurį rodo neigiamos Hg vertės.

Tiesioginis švaraus vandens formulių pritaikymas alyvai ir cheminėms terpėms be antrinės terpės korekcijos.

VIII. Dažnai užduodami klausimai

1 klausimas: ką reiškia neigiamas išcentrinio siurblio geometrinis siurbimo pakilimas Hg?

Neigiamas Hg reiškia, kad siurblys negali siurbti skysčio per įsiurbimo pakėlimo įrenginį. Norint visiškai pašalinti oro patekimo ir kavitacijos pavojų, reikalingas užtvindytas siurbimo išdėstymas, kai siurblio įleidimo angos vidurinė linija yra žemiau siurbimo bako skysčio paviršiaus. Šis išdėstymas plačiai naudojamas aukštos temperatūros vandeniui, cheminiams skysčiams transportuoti ir dideliame aukštyje.

2 klausimas: Kodėl katalogo Hs parametrai negali būti tiesiogiai taikomi vietoje?

Katalogo Hs vertės yra eksperimentiniai duomenys, kalibruoti tik 20°C švariam vandeniui esant standartiniam atmosferos slėgiui. Bet koks aukščio virš jūros lygio, vandens temperatūros arba tiekiamos terpės svyravimai keičia skysčio garų slėgį ir atmosferos slėgį, todėl reikia konvertuoti darbo sąlygas, kol Hs galima naudoti skaičiavimams.

3 klausimas: koks yra ryšys tarp NPSHr ir geometrinio siurbimo pakilimo?

Didesnis reikalingas NPSHr Δh atitinka silpnesnį antikavitacijos efektyvumą ir mažesnį leistiną montavimo aukštį. Mažesnis NPSHr užtikrina geresnį skysčio siurbimo pajėgumą ir didesnį leistiną montavimo aukštį.

4 klausimas: kodėl skaičiuojant siurblį privaloma 0,5 m saugos riba?

Vietos neapibrėžtumas apima vandens temperatūros svyravimus, dujotiekio mastelį, srauto pokyčius ir slėgio nuokrypius. Rezervuota 0,5 m saugos riba apsaugo nuo momentinės kavitacijos ir užtikrina ilgalaikį stabilų įrangos veikimą.

IX. Santrauka

Išcentrinio siurblio geometrinio įsiurbimo aukščio Hg apskaičiavimas sutelkiamas į du pagrindinius parametrus: leistiną siurbimo aukštį Hs ir reikalingą NPSHr Δh. Greitas įvertinimas tinka standartinėms darbo sąlygoms, o vandens temperatūros, aukščio ir terpės korekcija yra privaloma nestandartiniams scenarijams. Teigiama arba neigiama Hg vertė tiesiogiai nulemia, ar pasirinktas siurbimo pakilimas ar užtvindytas siurbimo įrenginys, kuris yra raktas į siurblio kavitacijos, neįprasto triukšmo, nepakankamo vandens tiekimo ir sparnuotės pažeidimo išvengimą. Inžineriniams tikslams griežtai draudžiama tiesiogiai naudoti nekoreguotus katalogo parametrus ir montuoti pagal teorinę ribinę vertę. Norint užtikrinti efektyvų, stabilų ir ilgalaikį siurblio darbą, būtinas tikslus skaičiavimas su darbo sąlygų korekcija vietoje ir rezervuota saugos riba.
