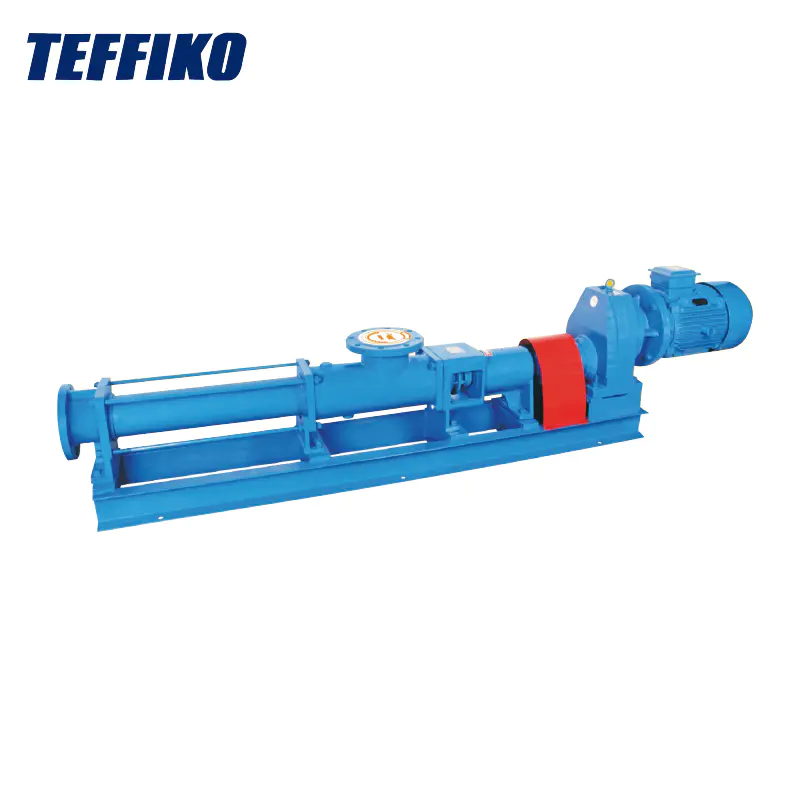

„Teffike General“ tipo vieno sraigto siurbliai yra tinkami šioms darbo sąlygoms:
● Aukšto - klampumo terpės gabenimas: terpės klampumas svyruoja nuo 20 000 iki 200 000 MPa · s, atsižvelgiant į siurblio dydį.
● Terpių, turinčių kietas daleles ar pluoštus, gabenimas: Maksimalus dalelių dydis yra 16 mm, ilgiausias pluošto ilgis yra 100 mm. Kietojo fazės kiekis paprastai yra 40%, o kai kieta medžiaga terpėje yra miltelių pavidalu, jis gali pasiekti 60% ar net didesnį.
● Nuolatinis ir stabilus transportavimas: nėra periodinių slėgio svyravimų, kaip ir stūmoklinių siurblių.
● Žemas - sujaudinimo transportas: jis nepažeidžia būdingos terpės struktūros.
● Tenkina žemus - triukšmo reikalavimus.

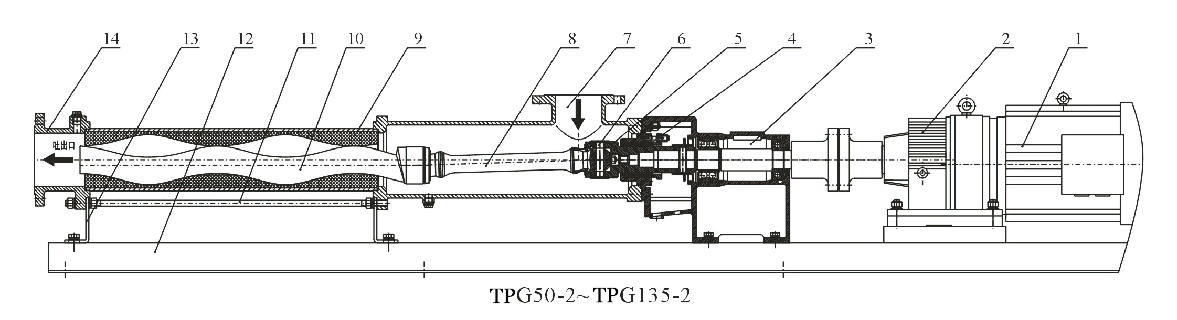

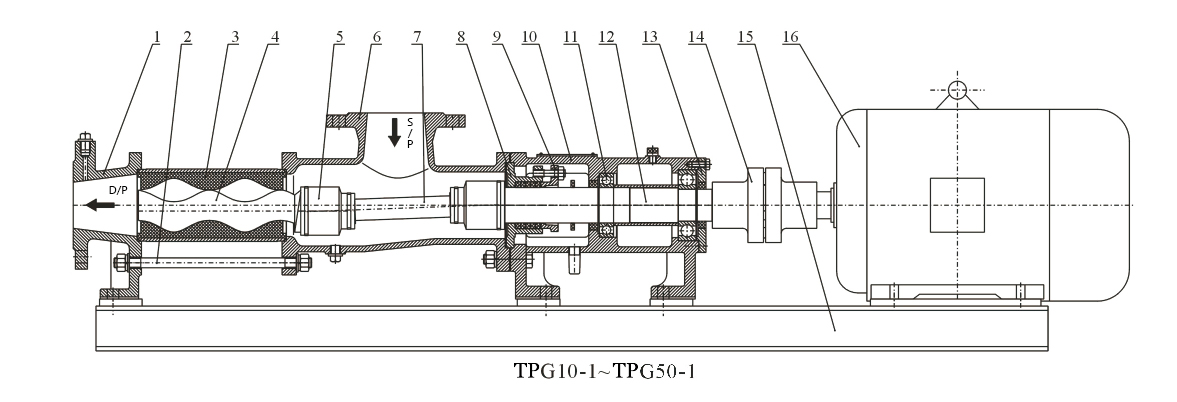

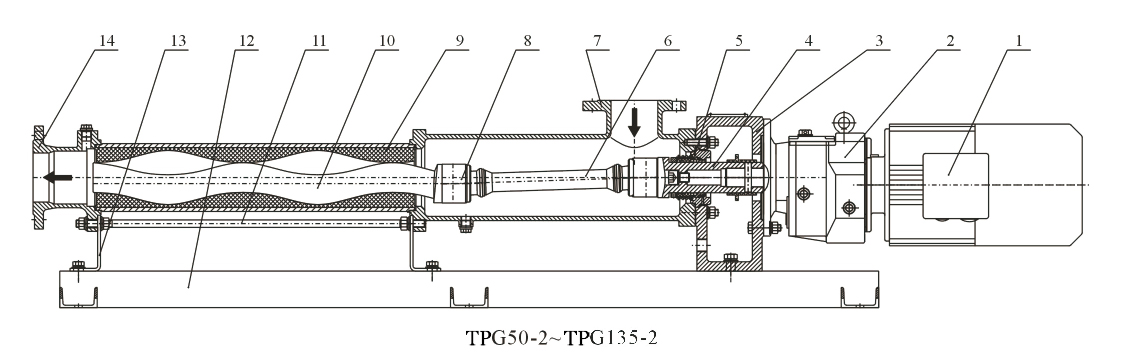

Vieno varžto siurblio struktūros schemos
1.Disagravimo korpusas 2.Tie strypas 3.STORATOR 4.SIKRINKAS VEINTAS 5.universalus jungtinis mazgas 6.Feed Kėbulas 7. Prijungiamasis velenas 8.Sealinė sėdynė
1.MOTOR 2. GEARBOX 3. GALIMAS RINKINIS KOMPONENTAS 4. Pakavimo sandariklio komponentas 5.Pelekcijos velenas.
1.MOTOR 2. GEARBOX 3. DIREKTOJO KONKURSACIJOS APLINKA 4.PERMINIMO VERTAS 5.Mechaninis sandariklio mazgas 6. Prijunkite strypą 7.Suansavimo kamera 8.universalinio jungties mazgo 9.STORATO
Taikymo laukai
● Aplinkos apsaugos laukas: tinkamas pramoninėms ir buitinėms nuotekoms gabenti, taip pat dumblo - pakrauto drumzlino vandens, kuriame yra kietos dalelės ir trumpi pluoštai.
● Laivų statybos pramonė: naudojama laivų dugno valymui ir laikmenoms, tokioms kaip naftos mišiniai, alyvos dumblas ir riebios nuotekos.
● Naftos pramonė: gabenama žalios naftos, naftos - vandens mišiniai ir kolekcinio metano - vandens mišiniai.
● Farmacijos ir kasdienio chemijos pramonė: gali perteikti įvairias klampias srutos, emulsijos ir tepalas - tipo kosmetika.
● Maisto konservavimo pramonė: gali gabenti klampius krakmolus, valgomus aliejus, medų, uogienes ir kremus.
● alaus gaminimo pramonė: tinkama fermentuotų klampių srutų gabenimui, storų distiliatoriaus grūdams, maisto produktų likučiams ir gleiviniams skysčiams su įvairiais kietais gabalėliais.
● Statybos pramonė: naudojama purškiant ir gabenant pastos medžiagas, tokias kaip cemento skiedinys, kalkių skiedinys ir dangos.
● Kasybos pramonė: nutekėja požeminis vanduo ir srutos - pakrautos nuotekos, kuriose yra kietos dalelės kasyklose iki žemės.
● Chemijos pramonė: spiralės siurblys perneša įvairias suspensijas, aliejų, koloidines srutos ir klijus.
● Spausdinimas ir popierius - Pramonės kūrimas: gali perteikti aukštą - klampumo dažą ir PVC plastikines pastas tapetai.
● Pramoniniai katilai ir elektrinės: „Spiral“ siurblys naudojamas anglių - vandens srutų gabenimui.
Našumo parametrų lentelės
| Ne | Siurblio modelis | Srautas m³/h | Slėgio MPA | Įvertintas greičio aps / min | Variklio galia KW | NLET skersmuo mm | Išleidimo kalibro mm | Funkcija |
| 1 | TPG10-1-V. | 0.1 | 0.6 | 960 | 0.55 | 25 | 25 | Transportas Pam |
| 2 | TPG13-1-V | 0.4 | 0.6 | 960 | 0.55 | 25 | 25 | Transportas Pam |
| 3 | TPG15-1-V | 0.6 | 0.6 | 960 | 0.75 | 25 | 25 | Transportas Pam |
| 4 | TPG20-1-V. | 0.8 | 0.6 | 960 | 0.75 | 25 | 25 | Transportas Pam |
| 5 | TPG25-1-V | 2 | 0.6 | 960 | 1.5 | 32 | 25 | Transporto dumblas |
| 6 | TPG30-1-V. | 5 | 0.6 | 960 | 2.2 | 50 | 40 | Transporto dumblas |
| 7 | TPG35-1-V | 8 | 0.6 | 960 | 3 | 65 | 50 | Transporto dumblas |
| 8 | TPG40-1-V. | 12 | 0.6 | 960 | 4 | 80 | 65 | Transporto dumblas |
| 9 | TPG50-1-V. | 20 | 0.6 | 960 | 5.5 | 100 | 80 | Transporto dumblas |
| 10 | TPG60-1-V | 30 | 0.6 | 960 | 11 | 125 | 100 | Transporto dumblas |
TPG tipo siurblio pasirinkimas su 8 polių varikliu (mažos įtampos pirmosios scenos dumblo įleidimo siurblys)
| Ne | Siurblio modelis | Srautas m³/h | Slėgio MPA | Įvertintas greičio aps / min | Variklio galia KW | Įėjimo skersmuo mm | Išleidimo kalibro mm | Funkcija |
| 1 | TPG10-1-V. | 0.08 | 0.6 | 720 | 0.55 | 25 | 25 | Transportas Pam |
| 2 | TPG13-1-V | 0.3 | 0.6 | 720 | 0.55 | 25 | 25 | Transportas Pam |
| 3 | TPG15-1-V | 0.45 | 0.6 | 720 | 0.55 | 25 | 25 | Transportas Pam |
| 4 | TPG20-1-V. | 0.6 | 0.6 | 720 | 0.55 | 25 | 25 | Transportas Pam |
| 5 | TPG25-1-V | 1.5 | 0.6 | 720 | 1.1 | 32 | 25 | Transporto dumblas |
| 6 | TPG30-1-V. | 4 | 0.6 | 720 | 2.2 | 50 | 40 | Transporto dumblas |
| 7 | TPG35-1-V | 6 | 0.6 | 720 | 2.2 | 65 | 50 | Transporto dumblas |
| 8 | TPG40-1-V. | 9 | 0.6 | 720 | 3 | 80 | 65 | Transporto dumblas |
| 9 | TPG50-1-V. | 15 | 0.6 | 720 | 4 | 100 | 80 | Transporto dumblas |
| 10 | TPG60-1-V | 25 | 0.6 | 720 | 7.5 | 125 | 100 | Transporto dumblas |
| 11 | TPG70-1-V | 40 | 0.6 | 720 | 11 | 150 | 125 | Transporto dumblas |
| 12 | TPG85-1-V | 50 | 0.6 | 720 | 15 | 150 | 150 | Transporto dumblas |
| Ne | Siurblio režimas | Srautas m³/h | Slėgio MPA | Įvertintas greičio aps / min | Variklio galia KW | NLET skersmuo mm | Išleidimo kalibro mm | Funkcija |
| 1 | TPG10-2-V | 0.1 | 1.2 | 960 | 0.55 | 25 | 25 | Transportas Pam |
| 2 | TPG13-2-V | 0.4 | 1.2 | 960 | 1.1 | 25 | 25 | Transportas Pam |
| 3 | TPG15-2-V | 0.6 | 1.2 | 960 | 1.1 | 25 | 25 | Transportas Pam |
| 4 | TPG20-2-V | 0.8 | 1.2 | 960 | 1.5 | 25 | 25 | Transportas Pam |
| 5 | TPG25-2-V | 2 | 1.2 | 960 | 2.2 | 32 | 25 | Transporto dumblas |
| 6 | TPG30-2-V | 5 | 1.2 | 960 | 3 | 50 | 40 | Transporto dumblas |
| 7 | TPG35-2-V | 8 | 1.2 | 960 | 4 | 65 | 50 | Transporto dumblas |
| 8 | TPG40-2-V | 12 | 1.2 | 960 | 5.5 | 80 | 65 | Transporto dumblas |
| 9 | TPG50-2-V | 20 | 1.2 | 960 | 7.5 | 100 | 80 | Transporto dumblas |
| 10 | TPG60-2-V | 30 | 1.2 | 960 | 15 | 125 | 100 | Transporto dumblas |
TPG tipo siurblio pasirinkimas su 8 polių varikliu (žemos įtampos antros scenos dumblo įleidimo siurblys)
| Ne. | Siurblio modelis | Srautas m³/h | Slėgio MPA | Įvertintas greičio aps / min | Variklio galia KW | Įėjimo skersmuo mm | Išleidimo kalibro mm | Funkcija |
| 1 | TPG10-2-V | 0.08 | 1.2 | 720 | 0.55 | 25 | 25 | Transportas Pam |
| 2 | TPG13-2-V | 0.3 | 1.2 | 720 | 0.75 | 25 | 25 | Transportas Pam |
| 3 | TPG15-2-V | 0.45 | 1.2 | 720 | 1.1 | 25 | 25 | Transportas Pam |
| 4 | TPG20-2-V | 0.6 | 1.2 | 720 | 1.1 | 25 | 25 | Transportas Pam |
| 5 | TPG25-2-V | 1.5 | 1.2 | 720 | 1.5 | 32 | 25 | Transporto dumblas |
| 6 | TPG30-2-V | 4 | 1.2 | 720 | 2.2 | 50 | 40 | Transporto dumblas |
| 7 | TPG35-2-V | 6 | 1.2 | 720 | 3 | 65 | 50 | Transporto dumblas |
| 8 | TPG40-2-V | 9 | 1.2 | 720 | 4 | 80 | 65 | Transporto dumblas |
| 9 | TPG50-2-V | 15 | 1.2 | 720 | 7.5 | 100 | 80 | Transporto dumblas |
| 10 | TPG60-2-V | 25 | 1.2 | 720 | 11 | 125 | 100 | Transporto dumblas |
| 11 | TPG70-2-V | 40 | 1.2 | 720 | 18.5 | 150 | 125 | Transporto dumblas |
| Ne. | Siurblio modelis | Srautas m³/h | Slėgio MPA | Įvertintas greičio aps / min | Variklio galia KW | Įėjimo skersmuo mm | Išleidimo kalibro mm | Funkcija |
| 1 | TPG10-2-V | 0.1 | 1.2 | 960 | 0.55 | 25 | 25 | Transportas Pam |
| 2 | TPG13-2-V | 0.4 | 1.2 | 960 | 1.1 | 25 | 25 | Transportas Pam |
| 3 | TPG15-2-V | 0.6 | 1.2 | 960 | 1.1 | 25 | 25 | Transportas Pam |
| 4 | TPG20-2-V | 0.8 | 1.2 | 960 | 1.5 | 25 | 25 | Transportas Pam |
| 5 | TPG25-2-V | 2 | 1.2 | 960 | 2.2 | 32 | 25 | Transporto dumblas |
| 6 | TPG30-2-V | 5 | 1.2 | 960 | 3 | 50 | 40 | Transportas Sudge |
| 7 | TPG35-2-V | 8 | 1.2 | 960 | 4 | 65 | 50 | Transporto dumblas |
| 8 | TPG40-2-V | 12 | 1.2 | 960 | 5.5 | 80 | 65 | Transporto dumblas |
| 9 | TPG50-2-V | 20 | 1.2 | 960 | 7.5 | 100 | 80 | Transporto dumblas |
| 10 | TPG60-2-V | 30 | 1.2 | 960 | 15 | 125 | 100 | Transporto dumblas |
TPG tipo siurblio pasirinkimas su 8 polių varikliu (aukštos įtampos antros pakopos dumblo įleidimo siurblys)
| Ne | Siurblio modelis | Srautas m³/h | Slėgio MPA | Įvertintas greičio aps / min | Variklio galia KW | Įėjimo skersmuo mm | Išleidimo kalibro mm | Funkcija |
| 1 | TPG10-2-V | 0.08 | 1.2 | 720 | 0.55 | 25 | 25 | Transportas Pam |
| 2 | TPG13-2-V | 0.3 | 1.2 | 720 | 0.75 | 25 | 25 | Transportas Pam |
| 3 | TPG15-2-V | 0.45 | 1.2 | 720 | 1.1 | 25 | 25 | Transportas Pam |
| 4 | TPG20-2-V | 0.6 | 1.2 | 720 | 1.1 | 25 | 25 | Transporto dumblas |
| 5 | TPG25-2-V | 1.5 | 1.2 | 720 | 1.5 | 32 | 25 | Transporto dumblas |
| 6 | TPG30-2-V | 4 | 1.2 | 720 | 2.2 | 50 | 40 | Transporto dumblas |
| 7 | TPG35-2-V | 6 | 1.2 | 720 | 3 | 65 | 50 | Transporto dumblas |
| 8 | TPG40-2-V | 9 | 1.2 | 720 | 4 | 80 | 65 | Transporto dumblas |
| 9 | TPG50-2-V | 15 | 1.2 | 720 | 7.5 | 100 | 80 | Transporto dumblas |
| 10 | TPG60-2-V | 25 | 1.2 | 720 | 11 | 125 | 100 | Transporto dumblas |
| 11 | TPG70-2-V | 40 | 1.2 | 720 | 18.5 | 150 | 125 | Transporto dumblas |
