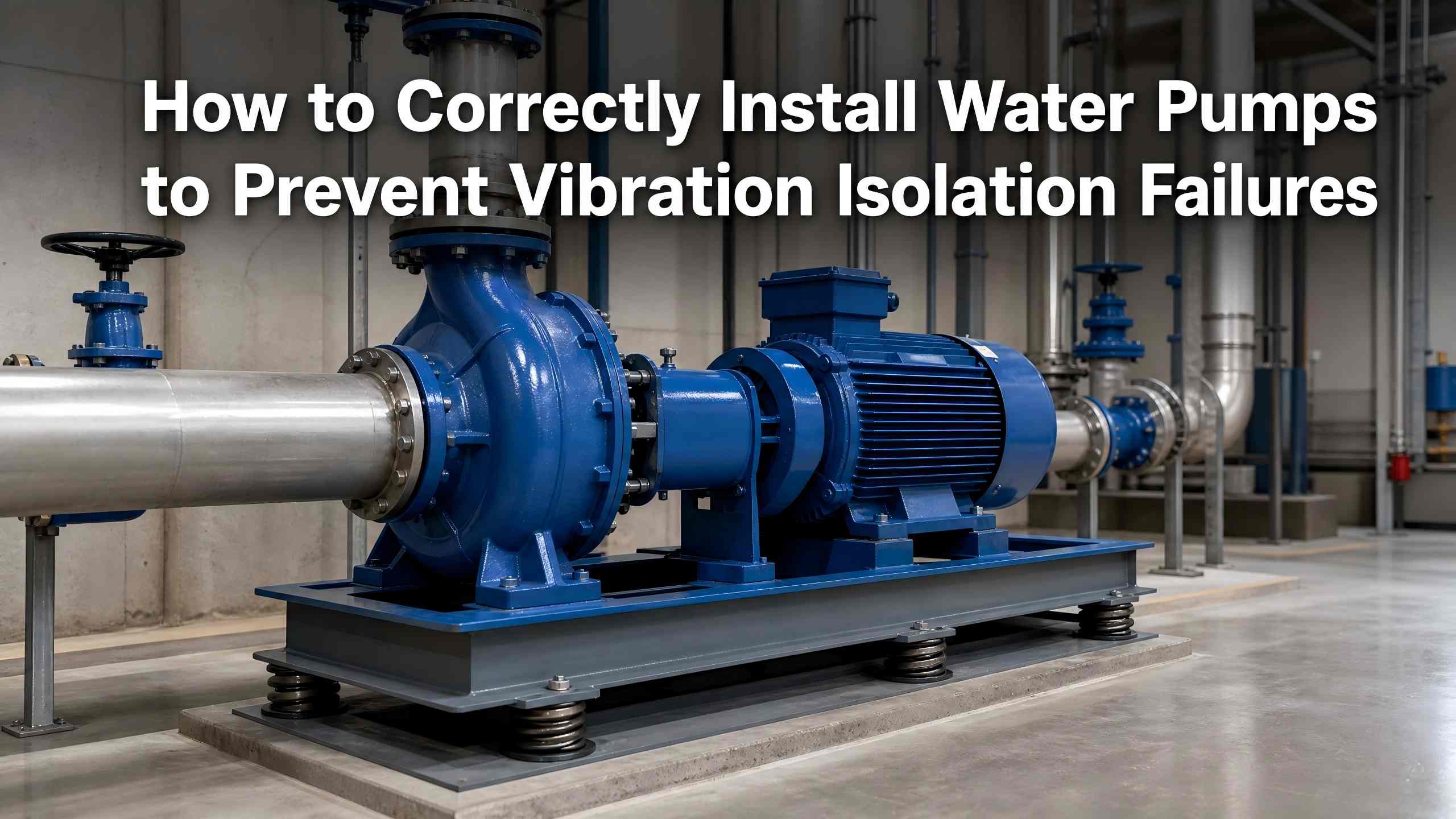

Vandens siurblysvibraciją, triukšmą, dujotiekio drebėjimą ir pastato rezonansą daugiausia sukelia nekokybiškas įrengimas ir vibracijos izoliacijos gedimas. Vibracijos izoliacija yra pagrindinis diegimo procesas, o ne pasirenkamas triukšmo mažinimo veiksmas. Standartinis montavimas efektyviai blokuoja vibracijos perdavimą tarp siurblių, vamzdynų ir pastato konstrukcijų, išvengia vamzdynų įtrūkimų ir konstrukcijų rezonanso, pailgina siurblio tarnavimo laiką ir užtikrina stabilų vandens tiekimo sistemos darbą.
Šiame straipsnyje apibendrinama standartizuota vandens siurblio vibracijos izoliacijos įrengimo praktika, apimanti pamatų konstrukciją, vibracijos izoliacijos komponentų išdėstymą, vamzdynų apdorojimą ir priėmimą, taikomą daugumai išcentrinių siurblių ir cirkuliacinių siurblių.
Mechaninė veikimo vibracijavandens siurbliaiyra neišvengiama. Dauguma izoliacijos gedimų kyla dėl penkių tipiškų diegimo klaidų:
- Tvirta jungtis: visiškai pritvirtinti siurblio pagrindai, pamatai ir vamzdynai pašalina vibracijos buferio erdvę ir sukelia bendrą rezonansą.
- Nestandartizuotas izoliatoriaus montavimas: Asimetriškas išdėstymas ir netolygi suspaudimo deformacija lemia vietinį kietą kontaktą ir prastą izoliacijos našumą.
- Vamzdyno įtempimo įtempis: standžios vamzdyno jungtys traukia siurblio įrenginį ir sustiprina veikimo vibraciją, kad sukeltų antrinį rezonansą.
- Prasta pamato konstrukcija: per mažas, nelygus arba nestabilus pamatas sukelia centro poslinkį ir nuolatinį drebėjimą.
- Neįprastas izoliatoriaus naudojimas: dėl mišrių trinkelių specifikacijų, per didelio sluoksnio arba korozinio kontakto sugenda komponentai.
Kvalifikuota vibracijos izoliacija remiasi lanksčia izoliacija, leidžiančia siurblio agregatui veikti elastingai pakabintoje būsenoje su vienodu komponentų įtempimu.
Kvalifikuotas pagrindas yra efektyvios vibracijos izoliacijos prielaida.
Dydis ir svoris:Naudokite betoninius inercinius pamatus arba plieninius pagrindus, kurių siurblio masė yra 1–2 kartus didesnė. Pagrindas visiškai uždengia siurblio kojelę su mažiausiai 100 mm parašte kiekvienoje pusėje. Ant grindų montuojami siurbliai reikalauja storesnio ir sunkesnio pagrindo, kad būtų sumažintas grįžtamasis konstrukcinis vibravimas.
Plokštumas ir stiprumas:Pamatų betono stipris turi siekti C25 arba daugiau. Antrinis glaistymo betonas turi būti tvirtesnis už pagrindinį betoną. Užtikrinkite plokščią, be įtrūkimų paviršių su rezervuotais drenažo nuolydžiais, kad izoliatoriai nepatektų į vandenį.
Inkaro varžto taisyklės:Vertikaliai įstatykite varžtus su spyruoklinėmis poveržlėmis, kad išvengtumėte atsipalaidavimo ir pasvirimo. Niekada nekraipykite siurblio agregato tvirtinimo metu, kad išvengtumėte aukšto dažnio vibracijos.
Standartinis izoliatoriaus išdėstymas tiesiogiai lemia vibracijos izoliacijos efektyvumą.
Bendras išdėstymas:Visus izoliatorius išdėstykite simetriškai išilgai siurblio centrinės ašies. Keturių taškų išdėstymas yra vienodas pagal laikrodžio rodyklę arba prieš laikrodžio rodyklę. Norėdami palaikyti šešių taškų atramą, pagrindo kampuose įdiekite keturias trinkeles ir dvi ilgose pusėse, kad užtikrintumėte nuoseklią suspaudimo deformaciją. Izoliatoriaus briaunos neturi viršyti inercijos bloko diapazono.
Horizontalus siurblio montavimas:Naudokite gumines trinkeles arba amortizuojančius spyruoklinius izoliatorius. Nereikalingas klijavimas ar standus fiksavimas; savaiminio svorio tankinimas užtikrina patikimą lankstų buferį.
Vertikalus siurblio montavimas:Įrenkite inkaruotus guminius izoliatorius su plieniniais pagrindais, pritvirtintais spyruokliniais poveržlės varžtais, tada pritvirtinkite prie grindų, kad išvengtumėte vertikalaus drebėjimo.
Daugiasluoksnių trinkelių surinkimas:Maksimalus penkių sluoksnių skaičius nepakankamai vieno sluoksnio izoliacijai. Naudokite identiškas trinkeles, atskirtas ≥4 mm cinkuoto plieno plokštėmis (kiekvienoje pusėje yra 10 mm didesnio dydžio) su išskirstytais sluoksniais ir klijais.
Patikra ir apsauga:Prieš montuodami patikrinkite komponentų išvaizdą ir suspaudimo ribas. Saugokite izoliatorius nuo rūgščių, šarmų ir organinių tirpiklių, kad išvengtumėte gumos senėjimo.
Standžios vamzdynų jungtys yra pagrindinė liekamosios vibracijos priežastis.
Siurblio įleidimo ir išleidimo angose sumontuokite gumines lanksčias jungtis, kad nutrauktumėte standžią vibracijos perdavimą.
Ant dujotiekio atramų ir pakabų pridėkite vibraciją izoliuojančias tarpines, o sienas prasiskverbiančius tarpus užsandarinkite akmens vata, kad užblokuotumėte konstrukcijos laidumą.
Vamzdynus išlygiuokite natūraliai be priverstinės sandūros, kad išvengtumėte įtempimo įtempių deformuojančių izoliatorių.
Prieš oficialią operaciją patikrinkite izoliacijos veikimą:
- Vizuali patikra: nėra izoliatoriaus nuokrypio, deformacijos ar korozijos; vieneto lygis kvalifikuotas.
- Rankinis patikrinimas: nėra akivaizdaus įrenginio drebėjimo ar atsilaisvinusių varžtų.
- Testas be apkrovos: 3–5 minutės stabilaus veikimo be neįprastos vibracijos ar triukšmo.
- Apkrovos bandymas: nėra dujotiekio drebėjimo ar pastato rezonanso esant darbiniam slėgiui.
- Asimetriškas izoliatoriaus išdėstymas sukelia netolygų stresą ir rezonansą
- Nepakankamas pamatas, dėl kurio darbas nestabilus
- Trūksta vamzdyno lanksčių jungčių, sukeliančių antrinę vibraciją
- Neapsaugoti inkaro varžtai, paleidžiantys bloką
- Tvirtas horizontalių siurblio izoliatorių fiksavimas, panaikinantis buferį
- Nestandartinis kelių sluoksnių trinkelių komplektas, mažinantis izoliacijos efektą
- Korozinis kontaktas, dėl kurio guma sensta anksčiau
Efektyvi siurblio vibracijos izoliacija priklauso nuo standartizuoto lankstaus įrengimo. Laikykitės simetriško izoliatoriaus išdėstymo, stabilių pamatų konstrukcijos ir be įtempių vamzdynų prijungimo taisyklių. Standartinis veikimas pašalina vibracijos ir rezonanso problemas, užtikrina ilgalaikį siurblio stabilumą ir sumažina kasdienės priežiūros išlaidas.
