Kas yra galinio siurbimo išcentrinis siurblys?

Pramoninių skysčių pernešimo, ŠVOK sistemų ir komunalinių vandens tiekimo sistemų statyboje visada rasite pažįstamą įrangą – galinio siurbimo išcentrinį siurblį.

Kas yra galinio siurbimo išcentrinis siurblys?

Galinio siurbimo išcentrinis siurblys, kaip rodo jo pavadinimas, yra vienos pakopos, vieno siurbimo išcentrinis siurblys, į kurį skystis patenka į ašį iš siurblio korpuso šono ir išleidžiamas radialiai iš siurblio korpuso viršaus, pagreitinus sparnuotės.

Pramonėje jis taip pat žinomas kaip horizontalus galinis siurbimo siurblys. Ryškiausias jo bruožas yra ištraukiamas iš nugaros dizainas. Ši konstrukcija leidžia techninės priežiūros personalui ištraukti besisukančius komponentus (įskaitant sparnuotę, veleną, sandariklius ir kt.) tiesiogiai techninei priežiūrai, nepašalinant įleidimo ir išleidimo vamzdynų. Inžinieriams tai reiškia minimalias prastovos trukmę ir mažas priežiūros išlaidas.

Galinio siurbimo išcentrinio siurblio veikimo principas

Galinio siurbimo išcentrinio siurblio veikimo principas yra paprastas, vadovaujantis daugumos išcentrinių siurblių logika, daugiausia dėmesio skiriant jo unikaliam galinio siurbimo dizainui. Čia yra aiškus žingsnis po žingsnio paaiškinimas:

1. Skysčių siurbimas:Siurblys siurbia skystį per siurbimo angą siurblio korpuso gale (priešais varikliui), o skystis teka tiesiai į besisukančio sparnuotės akį.
2. Išcentrinės jėgos generavimas:Varomas variklio, sparnuotė sukasi, o išcentrinė jėga stumia skystį nuo sparnuotės centro iki išorinio krašto, padidindama skysčio greitį ir slėgį.
3. Skysčio išleidimas:Didelio greičio skystis patenka į siurblio korpusą (taip pat žinomą kaip spiralė), kurio forma palaipsniui plečiasi, kad sulėtintų skysčio ir kinetinę energiją paverstų statinio slėgio energija. Tada skystis išleidžiamas per išleidimo angą, esančią siurblio korpuso šone, į tikslinę vietą (pvz., vamzdynus, rezervuarus ir kt.).
4. Nepertraukiamas veikimas:Kol variklis veikia nepertraukiamai, aukščiau aprašytas procesas kartojasi nuolat, užtikrinant stabilų ir nenutrūkstamą skysčio perkėlimą. Galinio siurbimo konstrukcija užtikrina sklandų skysčio patekimą, sumažindama turbulenciją ir pagerindama veikimo efektyvumą.

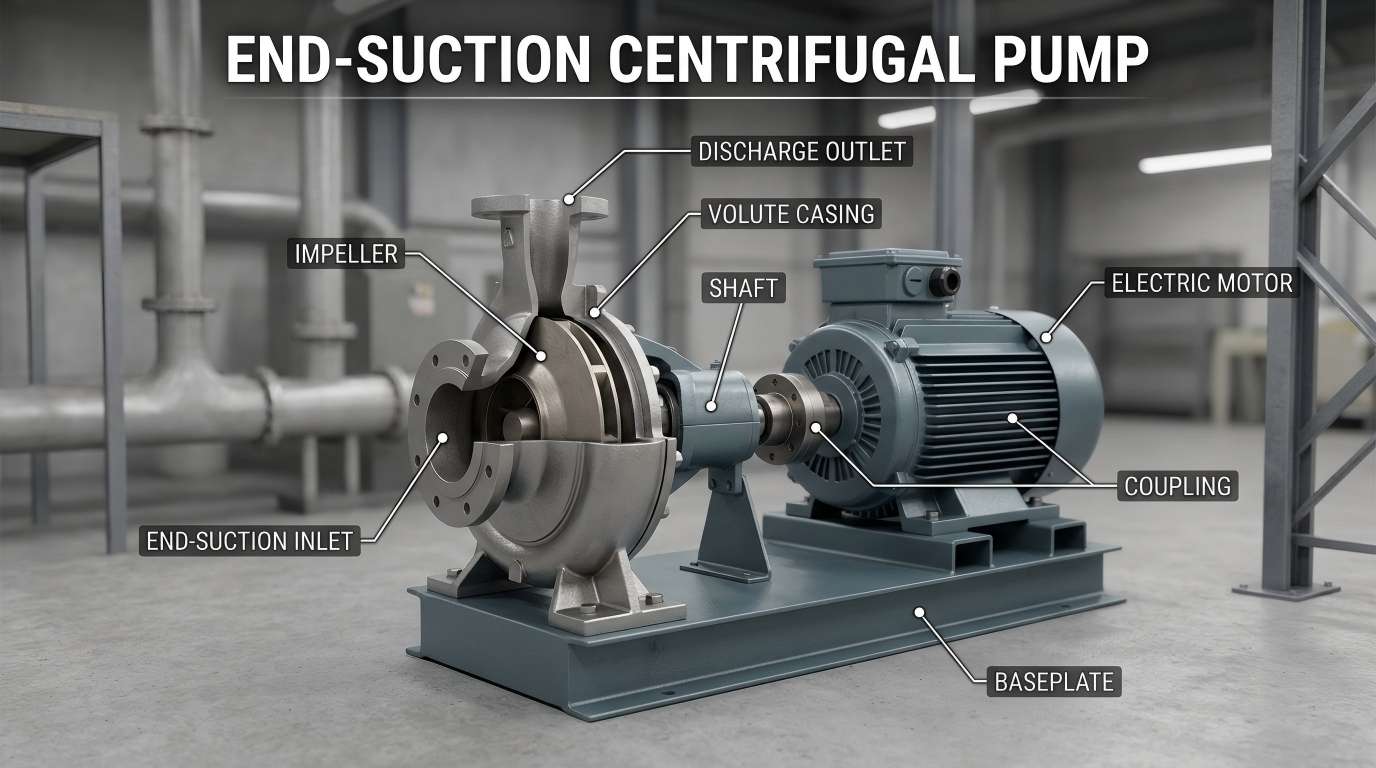

Pagrindiniai galinio siurbimo išcentrinio siurblio komponentai

Kad galėtumėte geriau suprasti galinio siurbimo išcentrinio siurblio veikimo principą, pagrindiniai jo komponentai yra suskirstyti ir paaiškinti paprasta kalba toliau:

• Darbaratis:Besisukantis komponentas, panašus į „ventiliatorių“, naudojamas išcentrinei jėgai generuoti. Paprastai jis yra pagamintas iš metalo (nerūdijančio plieno, ketaus) arba plastiko, priklausomai nuo perduodamo skysčio tipo.
• Siurblio korpusas (tūrinis):Išorinis sparnuotės korpusas, suformuotas taip, kad surinktų iš sparnuotės išleidžiamą skystį, sulėtintų skysčio tekėjimą ir padidintų slėgį prieš išleidžiant.
• Siurbimo anga:Anga siurblio korpuso gale, per kurią skystis patenka į siurblio korpusą. Paprastai jame yra flanšas (su paaukštintu kraštu), kad būtų lengva prijungti prie vamzdynų.
• Išleidimo anga:Anga siurblio korpuso šone, per kurią skystis išeina iš siurblio korpuso. Jame taip pat yra flanšas, skirtas skysčiui nukreipti į vamzdynų sistemą.
• Velenas:Strypo formos komponentas, jungiantis sparnuotę ir variklį, atsakingas už galios perdavimą iš variklio į sparnuotę ir sparnuotės sukimąsi.
• Antspaudai:Neleiskite skysčiui nutekėti iš veleno tarpo (tarp siurblio korpuso ir variklio). Įprasti tipai yra mechaniniai sandarikliai ir sandarinimo tarpikliai.

Platus pritaikymo spektras

• ŠVOK:Galiniai siurbimo siurbliai yra pagrindinis energijos šaltinis dideliuose pastatuose esančioms atšaldyto vandens cirkuliacijos ir aušinimo vandens sistemoms.
• Pramoninis vandens tiekimas ir slėgis:Naudojamas švaraus vandens perdavimui, slėgio sistemoms ir katilų tiekimo vandeniui gamyklose.
• Priešgaisrinės sistemos:Specialūs gaisro gesinimo galiniai siurbimo siurbliai užtikrina stabilų aukšto slėgio vandens srautą kritiniais atvejais.
• Žemės ūkio drėkinimas:Dėl plataus srauto diapazono plačiai naudojamas dirbamos žemės drėkinimui ir drenažui.

Santrauka

Galinio siurbimo išcentrinis siurblys yra patikimas, ekonomiškas sprendimas daugeliui skysčių perdavimo poreikių. Paprasta struktūra, lengva priežiūra ir platus pritaikymas daro jį populiariu tarp inžinierių, objektų valdytojų ir nekilnojamojo turto savininkų.
