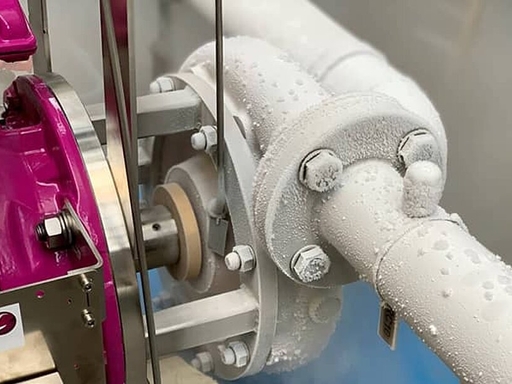

Kriogeninis išcentrinis siurblys yra specializuota skysčių tiekimo įranga, sukurta ypač žemos temperatūros terpėms transportuoti, kai taikoma terpės temperatūra paprastai yra žemesnė nei -150 °C. Palyginti su įprastais išcentriniais siurbliais, šioje įrangoje naudojamos specialios kriogeninės medžiagos ir tikslios sandarinimo konstrukcijos, pasižyminčios puikiu atsparumu šiluminiam smūgiui, leidžiančios saugiai ir efektyviai tiekti žemos temperatūros skystąsias dujas, tokias kaip suskystintos gamtinės dujos (SGD), skystasis deguonis, skystas azotas, skystas argonas ir skystas vandenilis.

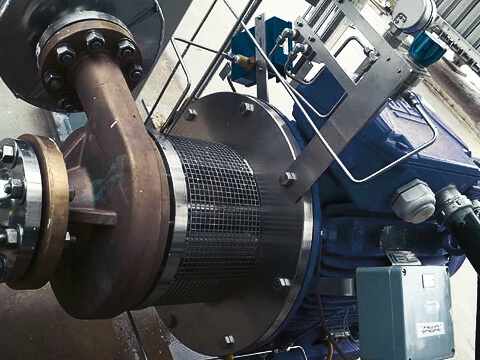

Darbo principas
Pagrindinis kriogeninio išcentrinio siurblio veikimo principas yra toks pat kaip ir įprasto išcentrinio siurblio: jis priklauso nuo sparnuotės sukimosi dideliu greičiu, kad sukurtų išcentrinę jėgą, pagreitintų žemos temperatūros skystą terpę, paverstų mechaninę energiją į skysčio kinetinę energiją ir užtikrintų stabilų terpės tiekimą nuo siurbimo galo iki išleidimo galo. Pagrindinis skirtumas tarp jų yra tas, kad kriogeniniai išcentriniai siurbliai gali stabiliai prisitaikyti prie itin žemos temperatūros sąlygų, nuo -162 °C suskystintoms gamtinėms dujoms iki -269 °C skysto helio atveju be medžiagos trapumo ar įrangos gedimo.
1. Specialios kriogeninės medžiagos
Siurblio korpusas ir sparnuotė yra pagaminti iš kriogeniniam poveikiui atsparaus plieno, pvz., 304/316L nerūdijančio plieno, aliuminio lydinio ir bronzos, todėl užtikrinamas pakankamas tvirtumas žemoje temperatūroje, kad būtų pašalintas šaltas trapumas; siurblio velenas pagamintas iš didelio stiprumo legiruotojo plieno, kuris gali atlaikyti temperatūrų skirtumo įtempius ir didelės spartos darbo apkrovas.
2. Aukštos klasės sandarinimo sistema
Efektyviai užkirsti kelią lakios žemos temperatūros terpės nutekėjimui yra raktas į saugų įrangos eksploatavimą: labirintiniai sandarikliai yra paprasti ir patvarūs, leidžiantys ilgai nereikalauti priežiūros; mechaniniai sandarikliai ir sausųjų dujų sandarikliai dažniausiai naudojami suskystintų gamtinių dujų pakrovimo ir iškrovimo scenarijuose; sandarinimo priedai yra pagaminti iš kriogeniniam poveikiui atsparių medžiagų, tokių kaip politetrafluoretilenas ir lankstus grafitas, pakeičiantys įprastus guminius sandariklius, kad būtų išvengta įtrūkimų ir gedimų esant žemai temperatūrai.
3. Optimizuotas dizainas nuo kavitacijos
Žemos temperatūros skystos dujos turi itin žemą virimo temperatūrą ir eksploatacijos metu yra linkusios į kavitaciją. Įranga turi žemos grynosios teigiamos siurbimo galvutės (NPSH) struktūrą, kurioje yra priekinis induktorius ir dvigubo siurbimo sparnuotė, kad padidėtų įleidimo terpės slėgis, slopinamas terpės garavimas nuo pagrindinės priežasties ir sumažinta kavitacijos žala.
4. Atsparumo šiluminiam smūgiui apsaugos dizainas
Įrangai griežtai draudžiama greitai aušinti ir ji turi būti iš anksto lėtai aušinama pagal standartus, kad būtų išvengta korpuso įtrūkimų dėl staigių temperatūros pokyčių; ji skirstoma į vertikalias ir horizontalias struktūras. Vertikalūs statinės tipo kriogeniniai išcentriniai siurbliai turi geresnį išmetimo efektą ir mažesnį šilumos laidumą, todėl jie yra pagrindinis pasirinkimas suskystintų gamtinių dujų pramonėje.
Kriogeniniai išcentriniai siurbliai yra nepakeičiami daugelyje aukščiausios klasės pramonės sričių, tarp kurių suskystintų gamtinių dujų (SGD) pramonė šiuo metu yra didžiausia paklausa.
Plačiai naudojamas SGD priėmimo stotyse cisternų terpės perdavimui, laivų pakrovimui ir iškrovimui bei autocisternų užpildymui; jame taip pat įrengtos gamtinių dujų degalinės, kurios užtikrina švarios energijos papildymą sunkiasvorėms transporto priemonėms ir laivams.
Kaip pagrindinis pagalbinis oro atskyrimo įrangos komponentas, jis naudojamas skystam deguoniui, skystam azotui ir skystam argonui transportuoti, geležies ir plieno lydymui, medicininiam deguonies tiekimui, puslaidininkių gamybai, taip pat skysto anglies dioksido surinkimui, saugojimui ir transportavimui.
Atsakingas už raketinio kuro (skysto deguonies, skysto vandenilio) perkėlimą ir užpildymą bei skystojo azoto cirkuliacijos tiekimą atliekant kosmoso tikslumo dalių bandymus žemoje temperatūroje.
Pritaikytas skysto vandenilio saugojimui ir transportavimui bei transportavimo scenarijus vandenilio degalinėse, tarnauja kaip pagrindinė vandenilio energijos kaupimo įranga ir nauji energijos paramos projektai.
Kaip pagrindinis kuro tiekimo siurblys SGD varomiems laivams, užtikrinantis stabilų švarios energijos tiekimą laivams.
| Palyginimo elementai | Kriogeninis išcentrinis siurblys | Teigiamo tūrio kriogeninis siurblys |
|---|---|---|
| Pristatymo srautas | Didelio srauto pristatymas | Mažo ir vidutinio srauto pristatymas |
| Darbinis slėgis | Vidutinis slėgis | Itin aukštas slėgis |
| Veikimo efektyvumas | Didelis efektyvumas didelio srauto sąlygomis | Mažas efektyvumas esant dideliam srautui |
| Priežiūros sunkumai | Paprasta konstrukcija ir lengva priežiūra | Daug vidinių dalių ir sudėtinga priežiūra |
| Taikomi scenarijai | SGD perpylimas, didelių cisternų pristatymas | Mažo srauto ir aukšto slėgio skystas vandenilis, skysto deguonies tiekimas |
K: Kokią žemiausią temperatūrą gali atlaikyti kriogeninis išcentrinis siurblys?
A: Įprastų modelių temperatūros diapazonas yra nuo -150 ° C iki -269 ° C, o specialių SGD kriogeninių išcentrinių siurblių vardinis atsparumas temperatūrai gali siekti -162 ° C.
K: Kaip pasirinkti vertikalius ir horizontalius kriogeninius išcentrinius siurblius?
A: Vertikalūs statinės tipo kriogeniniai išcentriniai siurbliai turi gerą išmetimo efektą ir stiprią šilumos izoliaciją, todėl yra pageidaujami didelio masto SGD tiekimo projektams; horizontalūs siurbliai yra kompaktiškos konstrukcijos ir dažniausiai naudojami mažiems žemo slėgio ir žemos temperatūros tiekimo scenarijams.
Kl .: Kaip veiksmingai išvengti kavitacijos kriogeniniuose išcentriniuose siurbliuose?
A: Užtikrinkite pakankamą įleidimo siurbimo slėgį, įdiekite vidutinį induktorių ir reguliariai valykite įleidimo vamzdyno filtrą, kad išvengtumėte kavitacijos problemų.
Kriogeniniai išcentriniai siurbliai yra pagrindinė saugaus žemos temperatūros skystųjų dujų tiekimo įranga, visapusiškai remianti nuolatinę švarios energijos pramonės, pvz., suskystintųjų gamtinių dujų, vandenilio energijos ir pramoninių dujų, plėtrą. Nuolat augant pasaulinei švarios energijos paklausai, kriogeninių išcentrinių siurblių padėtis rinkoje ir taikymo sritis ir toliau plėsis.Teffikovisada yra įsipareigojusi teikti klientams puikius kriogeninių skysčių sprendimus. Perkant primygtinai rekomenduojame teikti pirmenybę aukštos kokybės kriogeninėms medžiagoms, efektyvioms antikavitacinėms konstrukcijoms ir mažo nuostolio sandarinimo konfigūracijoms.
