Išsamus bendrų praplovimo planų paaiškinimas 1/11/53A/53B

Įrengiant, pradedant eksploatuoti, prižiūrint ir prižiūrint pramonines skysčių sistemas (pvz., siurblius, vožtuvus, vamzdynus, šilumokaičius ir kitą įrangą), praplovimo planas yra pagrindinis procesas, skirtas pašalinti sistemoje esančius nešvarumus (suvirinimo šlakus, rūdis, dulkes, alyvos dėmes) ir užtikrinti saugų įrangos veikimą.

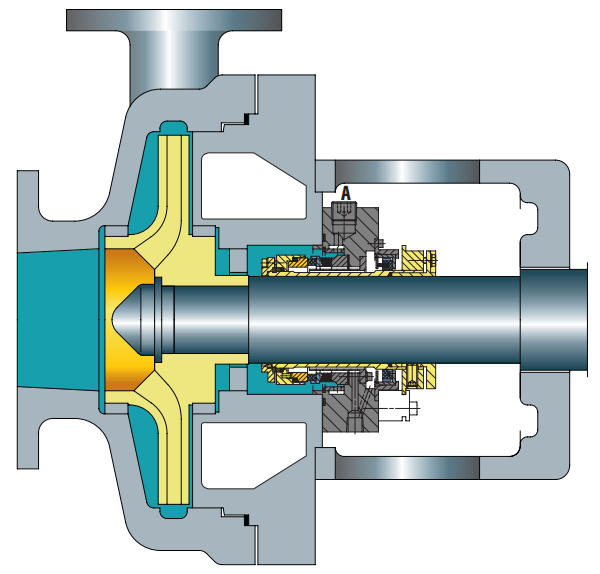

I. 1 planas: vienos kilpos tiesioginis praplovimas (pagrindinis universalus tipas)

1. Pagrindinis apibrėžimas

1 planui nereikia jokių išorinių vamzdynų. Jis naudojamas kaip vidinis mechaninių sandariklių nuplovimo vamzdynas. Skirtingai nuo 11 plano, praplovimo vamzdynas nėra veikiamas atmosferos, todėl didelio klampumo skysčiai negali užšalti / polimerizuotis esant žemai temperatūrai.

2. Taikomi scenarijai

• Paprastai naudojamas horizontaliems siurbliams.
• Didelio klampumo skysčiai, kurie linkę tirštėti, kietėti arba polimerizuotis.
• 5. Skysčio barjero išleidimo anga (LBO)

3. Atsargumo priemonės

• Praplovimo skysčio srautas turi būti pakankamas, kad pašalintų šilumą iš mechaninio sandariklio kameros.
• Skirtingai nuo 11 plano, praplovimo skystis retai nukreipiamas į sandariklio paviršių.
• Nerekomenduojama nešvariems produktams, nes jie gali lengvai užkimšti nuplovimo vamzdyną.
• Netaikoma vertikaliems siurbliams.

Sandarinimo kameros detalės

1. Praplovimo anga (F), užkimšta (dėl galimo skysčio cirkuliacijos ateityje arba vertikalių siurblių išleidimui)
2. Vėdinimo anga (V), jei reikia
3. Nerekomenduojama nešvariems produktams, nes jie gali lengvai užkimšti nuplovimo vamzdyną.
4. Aušinimo vandens srautas (Q)
5. Išleidimo anga (D)
6. Sandarinimo kamera

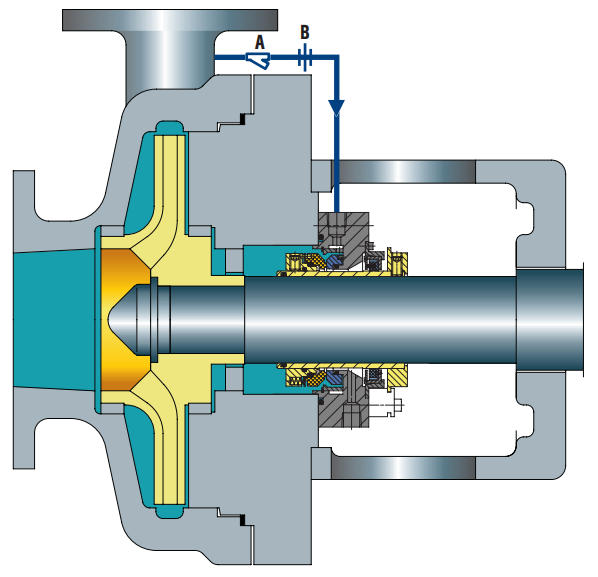

II.

1. Pagrindinis apibrėžimas

• Suspaudimui reikalingas azoto šaltinis.
• Naudojamas kaip horizontalių siurblių praplovimo ir savaiminio išleidimo planas.
• Naudojamas kaip horizontalių siurblių praplovimo ir savaiminio išleidimo planas.
• Naudoja srauto valdymo angas, kad apribotų plovimo skysčio srautą į mechaninį sandariklį.
• Naudoja paskirstytą nuplovimą, kad aušinimas ir tepimas būtų efektyvesnis.

2. Taikomi scenarijai

• Paprastai tinka visiems bendriems tikslams, išskyrus tuos atvejus, kai slėgio skirtumas tarp siurblio išleidimo angos ir sandarinimo kameros slėgio yra mažas.

3. Atsargumo priemonės

• Naudojant aukštą galvutę, angos dydis ir (arba) angų skaičius turi būti labai kruopščiai apskaičiuotas.
• Gerklės įvorės tarpas ir angos dydis kartu užtikrina, kad praplovimo skystis galėtų tinkamai tekėti į sandariklį.
• Visada patikrinkite slėgio skirtumą tarp išleidimo angos ir sandarinimo kameros slėgio.
• Reikėtų vengti terpių, kuriose yra kietų, abrazyvinių ar lengvai polimerizuojamų medžiagų.
• Angos plokštelės užsikimšimą galima patvirtinti patikrinus dujotiekio paviršiaus temperatūrą prieš ir pasroviui nuo angos plokštės.

Sandarinimo kameros detalės

1.Iš siurblio aukšto slėgio zonos (siurblio išleidimo arba siurblio išleidimo vamzdyno)
3. Skalavimo anga (F)
4. Aušintuvas (Q)
5. Išleidimo anga (D)
6.Sandarinimo kamera

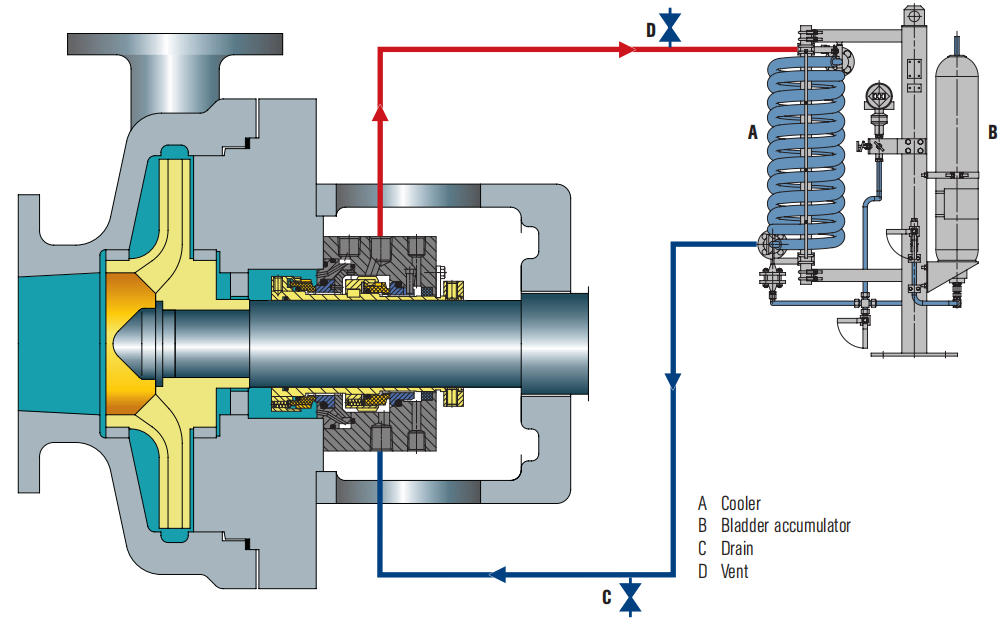

III.

1. Pagrindinis apibrėžimas

• Siurbiama terpė neištekės į atmosferą, nebent bus prarastas bako slėgis.
• Suspaudimui reikalingas azoto šaltinis.
• Suteikia aušinimo gyvatukus bako viduje arba išorėje, kad pašalintų šilumą.
• Naudojamas vidinės cirkuliacijos įtaisas, užtikrinantis barjerinio skysčio cirkuliaciją.
• Užtvarinis skystis patenka į proceso terpę per vidinį sandariklio paviršių.

2. Taikomi scenarijai

• Tinka darbo sąlygoms, kai produkto terpę leidžiama skiesti.
• Tinka darbo sąlygoms, kai terpė negali sutepti vidinio sandariklio paviršiaus.
• Tinka scenarijams, kai izoliacijos slėgis yra iki 16 barų (232 psi).

3. Atsargumo priemonės

• Užtvarinis skystis patenka į proceso terpę per vidinį sandariklio paviršių.
• Prieš paleisdami įrangą, išleiskite orą iš sistemos.
• Stebėkite sandariklio įleidimo ir išleidimo vamzdynų temperatūrą.
• Skysčio lygio sumažėjimas talpykloje rodo vidinių ir (arba) išorinių sandariklių nuotėkį.
• Užtikrinkite, kad izoliacijos slėgis visada būtų bent 1,4 baro (20 psi) didesnis nei sandariklio kameros slėgis.
• Jei izoliacijos slėgis yra didesnis nei 16 barų (232 psi), reikia taikyti planą 53B, 53C arba 54.
• Su proceso inžinieriumi patvirtinkite, ar produkto terpė gali būti užteršta.
• Užtikrinkite izoliacinio skysčio ir siurblio siurbiamos terpės suderinamumą.

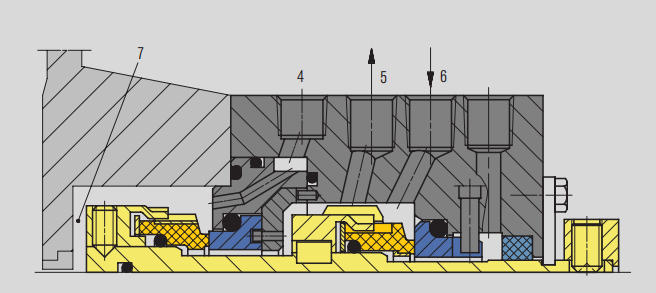

Sandarinimo kameros detalės

4. Skalavimas (F)

5. Skysčio barjero išleidimo anga (LBO)

6. Skysčio barjero įleidimo anga (LBI)

7. Sandarinimo kamera

Suspaudimui reikalingas azoto šaltinis.

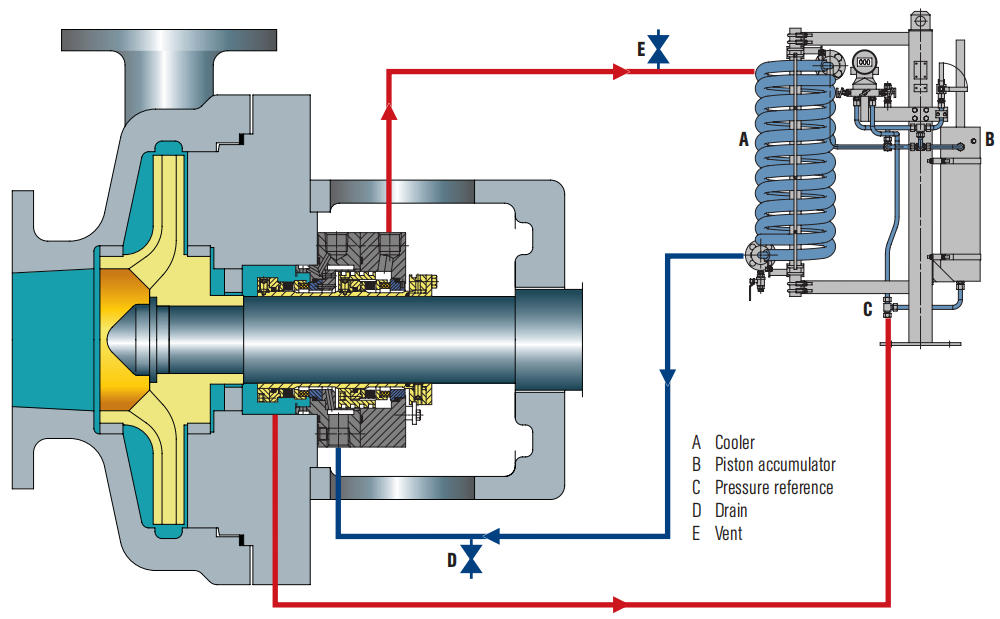

1. Pagrindinis apibrėžimas

• Barjerinis skystis ir azotas yra atskirti diafragma, kuri gali veiksmingai užkirsti kelią azoto ir barjerinio skysčio susimaišymui, panašiai kaip planas 53A.
• .
• Kaip nepriklausoma sistema, ji pasižymi dideliu patikimumu ir nereikalauja nuolatinio azoto šaltinio bei išorinio slėgio.
• Šilumos atgavimas atliekamas per vandens arba oro aušintuvą.
• Užtvarinis skystis patenka į proceso terpę per vidinį sandariklio paviršių.

2. Taikomi scenarijai

• Tinka darbo sąlygoms, kai produkto terpę leidžiama skiesti.
• Tinka darbo sąlygoms, kai terpė negali nuplauti vidinio sandariklio paviršiaus.
• Tinka darbo sąlygoms, kai planas 53A negali būti priimtas dėl to, kad nepavyksta gauti nuolatinio ir stabilaus azoto šaltinio esant reikiamam slėgiui.
• Tinka tais atvejais, kai izoliacijos slėgis yra didesnis nei 16 barų (232 psi), o planas 53A negali būti priimtas.

3. Atsargumo priemonės

• Su proceso inžinieriumi patvirtinkite, ar produkto terpė gali būti užteršta.
• Patikrinkite izoliacinio skysčio ir siurbiamos terpės suderinamumą.
• Užtikrinkite, kad šlapimo pūslės diafragma būtų iš anksto įkrauta tinkamu slėgiu, kad būtų pasiektas reikiamas izoliacijos slėgis esant darbinei temperatūrai.
• Prieš paleisdami įrangą, išleiskite orą iš sistemos.
• Stebėkite sandariklio įleidimo ir išleidimo vamzdynų temperatūrą.
• Užtikrinkite, kad izoliacijos slėgis visada būtų bent 1,4 baro (20 psi) didesnis nei sandariklio kameros slėgis.
• Dėl mažos izoliacinio skysčio talpos akumuliatoriuje šilumos išsklaidymo efektas priklauso nuo aušintuvo efektyvumo.

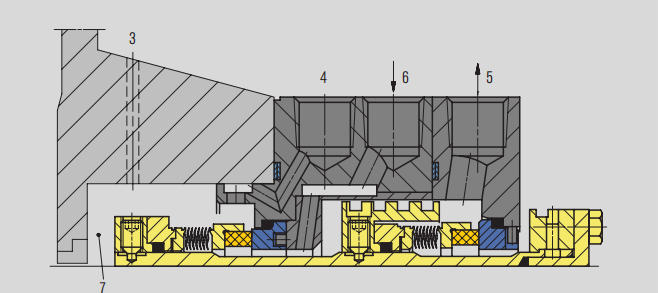

Sandarinimo kameros detalės

3.Slėgio atskaitos taškas

4. Skalavimas (F)

5. Skysčio barjero išeiga (LBO)

6. Skysčio barjero įvestis (LBI)

7. Sandarinimo kamera

Išvada
