Kaip pasirinkti išcentrinio siurblio plovimo planą?

2025-11-25 0 Palikite man žinutę

Neperdedame teigti, kad 8 iš 10 siurblių gedimų chemijos gamyklose, naftos perdirbimo gamyklose ir farmacijos įmonėse – nuo nedidelių nutekėjimų iki visiško išjungimo ar net saugos incidentų – kyla dėl vieno dalyko: blogai pasirinkto mechaninio sandariklio plovimo plano.

Tai ypač pasakytina apie „didelės priežiūros reikalaujančius“ siurblius, tokius kaip tie, kurie tvarko lengvuosius angliavandenilius ar abrazyvines srutas.

Piešimas toliauAPI 682 standartaiir ilgametę praktinę patirtį šioje vietoje, šiame vadove išskaidomi dažniausiai pasitaikantys plovimo būdai – nuo pavienių sandariklių iki sausų dujų sistemų – kad galėtumėte pirmą kartą pasirinkti tinkamą ir išvengti brangių prastovų.

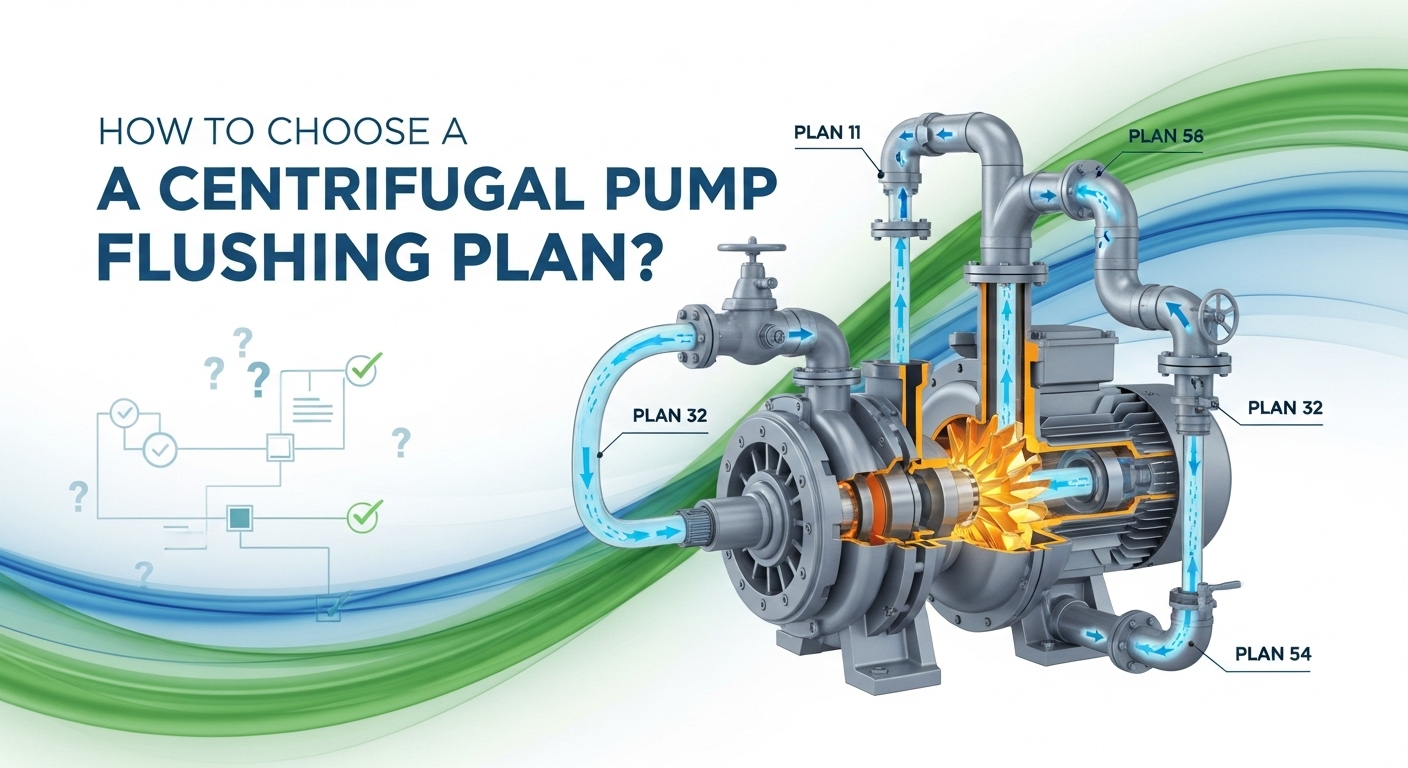

How to Choose a Centrifugal Pump Flushing Plan

1. Kodėl net reikia praplauti mechaninius sandariklius?

Daugelis žmonių mano, kad sumontavę mechaninį sandariklį, galite pradėti.

Sandarinimo paviršiai (besisukantys ir nejudantys žiedai) remiasi sandariu kontaktu, kad būtų išvengta nuotėkio, tačiau šis kontaktas sukuria šilumą.

Skalavimas tai išsprendžia sukuriant kontroliuojamą aplinką aplink sandariklį.

Šilumos šalinimas: Pašalina trinties šilumą, kad sandariklio komponentai neperkaistų arba skystis netaptų garais (dėl to bėga sausa ir greitai sugenda).
Temperatūros kontrolė: atvėsina karštus skysčius, kol jie pasiekia sandariklį, taip išsaugodamas tepimą ir sandarinimo efektyvumą.
Slėgio valdymas: sureguliuoja sandariklio kameros slėgį, kad slopintų garavimą – tai labai svarbu lakioms tarnyboms, tokioms kaip propanas ar amoniakas.
Valymas: nuplauna daleles ir teršalus, kurie gali subraižyti arba įsiskverbti į sandariklio paviršius.
Izoliavimas: saugo, kad proceso skystis neišdžiūtų ar kristalizuotųsi, kai jis liečiasi su oru – neleidžia sandarinimo paviršiams sulipti paleidimo metu.

Praktiškai tinkamai parinktas praplovimo planas gali pailginti sandariklio tarnavimo laiką 3–5 kartus.

2. API praplovimo planai – atitinka jūsų sandariklio tipą

API 682 grupuoja praplovimo planus pagal sandariklio konfigūraciją.

(I) Vieno antspaudo planai – paprasti, ekonomiški, plačiai naudojami

Geriausiai tinka švarioms, nepavojingoms paslaugoms, kai priimtinas retkarčiais nutekėjimas į atmosferą.

PLANAS 01 / PLANAS 11: Savaiminis nusileidimas nuo siurblio išleidimo atgal į įsiurbimą.
13 PLANAS: atvirkštinis savaiminis nuplovimas – skystis teka iš sandarinimo kameros į siurblio įleidimo angą.
21 PLANAS: savaiminis nuplovimas + aušintuvas.
PLANAS 23: Vidinė recirkuliacija su gerklės įvore.
31 PLANAS: Pridedamas ciklono separatorius, skirtas pašalinti kietąsias daleles iš praplovimo srauto – tinka švelniai nešvarioms paslaugoms.
32 PLANAS: Išorinis švarus nuplovimas (pvz., filtruotas vanduo arba barjerinis skystis).
PLANAS 41: PLANAS 31 + aušintuvas.
PLANAS 02: sandarinimo kamera su apvalkalu su aušinimu arba šildymu.

💡 Profesionalų patarimas: PLAN 14 (perjungiama nuleidimo kryptis) skamba lanksčiai, tačiau praktikoje jis naudojamas retai – papildomi vožtuvai reiškia daugiau priežiūros ir galimų nuotėkio vietų.

(II) Dvigubo sandarinimo planai – didelės rizikos arba nulinio nuotėkio taikymui

Jie naudoja du sandarinimo paviršius su barjeru arba buferiniu skysčiu tarp jų – puikiai tinka toksiškoms, degioms ar aplinkai jautrioms paslaugoms.

PLANAS 52: Neslėgis dvigubas sandariklis su ventiliuojamu rezervuaru.
PLAN 53A/B/C: Slėginės dvigubo sandarinimo sistemos:
53A: Azoto pripildytas akumuliatorius palaiko slėgį.
53B: Pridedamas cirkuliacinis siurblys ir aušintuvas – idealiai tinka aukštos temperatūros paslaugoms.
Geriausiai tinka švarioms, nepavojingoms paslaugoms, kai priimtinas retkarčiais nutekėjimas į atmosferą.
PLANAS 54: Visiškai nepriklausoma išorinė barjerinė skysčio sistema (pvz., skirta alyvos konsolė).

(III) Gesinimo ir nuotėkio aptikimo planai

Jie palaiko pirminį sandariklį, o ne jį pakeičia.

62 PLANAS: Išorinis gesinimas (dažniausiai garai arba vanduo), purškiamas už sandariklio, kad nesusikauptų kietosios medžiagos – įprasta srutų ar juodojo skysčio siurbliuose.
PLAN 65: PLAN 52 rezervuare pridedamas lygio jungiklis, kad anksti aptiktų vidinio sandariklio nuotėkį.

(IV) Sausų dujų sandarinimo planai – nepastovioms arba jautrioms paslaugoms

Vietoj skysčio kaip sandarinimo priemonę naudokite švarias, sausas dujas (dažniausiai azotą).

PLANAS 72: Tandeminis sausų dujų sandariklis su azoto barjeru.
PLANAS 74: dvigubo slėgio sausų dujų sandariklis.
PLANAS 75/76: didelio klampumo arba nelakių skysčių variantai, kai proceso dujos negali būti naudojamos tiesiogiai.

⚠️ Pastaba: Sausų dujų sandarikliai reikalauja itin švarių, sausų, reguliuojamų dujų.
