Išcentrinio siurblio viršslėgio plyšimo prevencija

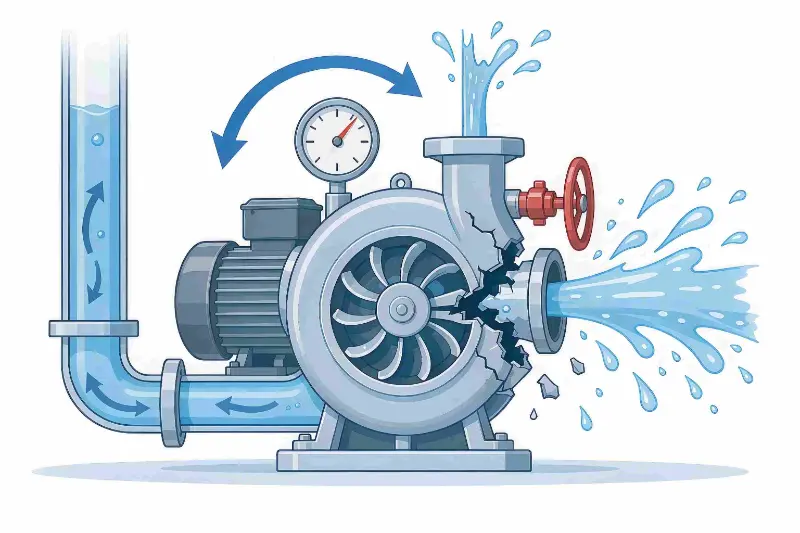

Paveikslėlis: uždaro vožtuvo slėgio padidėjimo, kurį sukelia išleidimo vožtuvo uždarymas, dėl kurio plyšta siurblio korpusas ir išstumiama terpė, schema

Dauguma siurblio korpuso plyšimų atsiranda dėl staigios krypties (uždarytų vožtuvų slėgio padidėjimas), klaidingo nuotolinio paleidimo ir automatinių blokatorių gedimų. Šiame straipsnyje aptariami rankiniai, nuotoliniai ir automatiniai paleidimo/išjungimo scenarijai, siekiant paaiškinti vožtuvo patikrą, veikimo procedūras ir prietaisų blokavimo priežiūrą, taip užkertant keliąišcentrinis siurblysviršslėgio plyšimo incidentai.Teffikovisada teikia pirmenybę išcentrinio siurblio eksploatavimo saugai ir pateikia išsamias saugaus eksploatavimo ir priežiūros rekomendacijas dėl siurblio korpuso plyšimo pavojaus. Norint iš esmės išvengti tokių incidentų, negalima pasikliauti vien aparatinės įrangos apsauga; vožtuvo patikra, nuotolinis patvirtinimas ir automatinis blokavimo valdymas turi būti taikomas kiekvienai paleidimo / sustabdymo operacijai.

Pagrindinės siurblio plyšimo priežastys

Nešvarumas (veikiantis prieš uždarytą vožtuvą) yra fizinė pagrindinė daugumos siurblio korpuso plyšimų priežastis, o automatinės valdymo sistemos padidina šią riziką:

• Paleidus siurblį su uždarytais įleidimo ir išleidimo vožtuvais, sparnuotė nuolat maišo įstrigusį skystį; mechaninė energija paverčiama šiluma, skystis išgaruoja ir pakyla slėgis ir per trumpą laiką viršija siurblio korpuso slėgį;
• Kai siurblys paleidžiamas nuotoliniu būdu iš centrinės valdymo patalpos, operatoriai negali patvirtinti vožtuvo būsenos vietoje, todėl jį lengva paleisti aklinai po techninės priežiūros, kai vožtuvai nebuvo nustatyti iš naujo;
• Kai įvyksta automatinis paleidimas pagal lygį, linijos vožtuvai vis tiek gali būti uždaryti techninei priežiūrai, o siurblys veikia esant slėgiui, o vietoje nieko nėra;
• Mažo srauto ir aukštos temperatūros blokatoriai, kurie ilgą laiką nekalibruojami, neapsaugo, o sistema negali automatiškai išsijungti ir sumažinti slėgio po per didelio slėgio.

Pramonės avarijų atvejo tyrimas

Mažo ir vidutinio dydžio cheminių žaliavų rezervuaro gamykloje, atlikus akumuliacinės talpos perkėlimo išcentrinio siurblio techninę priežiūrą, techninės priežiūros brigada atnaujino įrangą, tačiau pamiršo atidaryti išleidimo vožtuvą, tada perjungė siurblį į automatinį režimą. Siurblys įsijungė ir sustojo automatiškai pagal bako lygio signalus, o vietoje nieko nebuvo. Kai bako lygis pakilo iki nustatytos paleidimo vertės, PLC sistema automatiškai paleido išcentrinį siurblį. Skystis sandarioje siurblio kameroje buvo nuolat maišomas sparnuotės; vos per 90 sekundžių terpė greitai įkaista ir išgaravo, o slėgis siurblio viduje vis kilo. Kadangi gamyklos mažo srauto blokavimas nebuvo kalibruotas daugiau nei dvejus metus, jo jutiklis sustojo ir sugedo, o jokia apsauga išjungimo nesuveikė. Galiausiai plyšo siurblio korpusas, o aukštos temperatūros terpė išsipurškė į išorę, sunaikindama vietoje įrengtą įrangą ir priversdama avariniu būdu išjungti gamybos liniją, dėl ko buvo padaryta didelių remonto ir prastovų nuostolių. Tyrimo po incidento ataskaitoje buvo nustatytos dvi pagrindinės priežastys: vožtuvo būklės nepavyko pakartotinai patikrinti vietoje po techninės priežiūros ir saugos blokavimas ilgą laiką nebuvo patikrintas.

Išvada: Neprižiūrimas veikimas + vožtuvai nenustatyti iš naujo + nepavykę blokavimai – plyšimas atsirado tik dėl šių trijų veiksnių derinio ir jo būtų buvę galima išvengti, jei būtų buvęs kontroliuojamas kuris nors vienas.

Rankinis siurblio paleidimas vietoje: vožtuvo padėties patikrinimas yra pirmoji gynybos linija

Griežtai patikrinkite visų vožtuvų būseną

Prieš paleidžiant siurblį, kiekvienas linijos vožtuvas turi būti patvirtintas po vieną, kad būtų išvengta paleidimo, kai vožtuvai yra uždaryti:

• Pagrindinė proceso linija: siurbimo vožtuvą laikykite visiškai atidarytą, kad skystis sklandžiai patektų į siurblio kamerą;
• Laikykite visus pagalbinius vožtuvus, tokius kaip oro išleidimo vožtuvai, išleidimo vožtuvai ir prapūtimo vožtuvai, uždaryti;
• Atidarykite siurblio korpuso oro išleidimo vožtuvą, kad užbaigtumėte užpildymą ir išleidimą, pašalintumėte visą orą iš siurblio ir išvengtumėte kavitacijos bei sauso veikimo;
• Laikykite išleidimo vožtuvą šiek tiek atidarytą arba visiškai uždarytą; Niekada neįjunkite siurblio, kai tuo pačiu metu yra užblokuotos įleidimo ir išleidimo angos.

Įtraukite vožtuvų patikras į standartizuotą kontrolinį sąrašą

Vožtuvo atidarymo/uždarymo padėtys yra svarbūs valdymo taškai, užtikrinantys saugų siurblio veikimą, ir turi būti įforminti įrangos darbo instrukcijose ir paleidimo kontroliniuose sąrašuose. Operatoriai turėtų patvirtinti kiekvieną elementą pažymėdami jį, pašalindami pasitikėjimą patirtimi ir sumažindami žmogiškąsias klaidas per institucinę kontrolę.

Nuotolinio centrinio valdymo siurblio paleidimas: būtinas patvirtinimo vietoje veiksmas

Nuotolinis paleidimas yra aukšto dažnio scenarijus dėl slėgio padidėjimo plyšimų; Pasikliaujant vien tik centriniu valdymo ekranu, negalima patvirtinti faktinių sąlygų vietoje:

• Prieš valdymo patalpai išduodant paleidimo komandą, siurblys neturi būti paleidžiamas vienu spustelėjimu;
• Kai operatoriai negali atvykti į vietą patikrinti vožtuvų, turi būti paskirtas vietoje esantis inspektorius, kuris fiziškai patvirtintų, kad visi vožtuvai buvo nustatyti iš naujo į tinkamas padėtis;
• Tik gavęs patvirtinimą vietoje, centrinis valdymas gali išduoti paleidimo komandą, kad būtų išvengta valdymo ekrano ir tikrosios vožtuvo būsenos neatitikimo.

Automatiniai paleidimo/išjungimo siurbliai: sutelkite dėmesį į tai, kad vožtuvai po techninės priežiūros neatsistatytų

Daugelis bako ištuštinimo siurblių priklauso nuo lygio matavimo prietaisų ir PLC programų, kad būtų galima automatiškai paleisti / išjungti ir veikti be priežiūros, o tai padidina riziką.

Prieš įjungiant automatinį režimą, būtina atlikti pakartotinį patikrinimą vietoje

Atlikus techninės priežiūros ar dujotiekio darbus ir prieš perjungiant į automatinio valdymo režimą, visi vožtuvai turi būti dar kartą patikrinti vietoje: įleidimo vožtuvas visiškai atidarytas, išleidimo vožtuvas iš anksto nustatytoje paleidimo padėtyje ir visi oro išleidimo vožtuvai uždaryti. Tipiškas rizikos scenarijus: kai bako lygis pasiekia aukščiausią tašką, automatinė valdymo sistema paleidžia siurblį, tačiau po techninės priežiūros išleidimo vožtuvas lieka uždarytas, o tai sukelia tiesioginio slėgio padidėjimą, dėl kurio per trumpą laiką plyšta siurblio korpusas.

Pasikliaukite prietaisų blokatoriais, kad pašalintumėte be priežiūros tarpą

Kad siurblys neįsijungtų automatiškai, kai linijos vožtuvai uždaromi, turi būti sumontuotas visas prietaisų apsaugos įtaisų rinkinys:

• Mažo srauto blokavimas: Jis stebi linijos srautą; kai nulinis srautas išlieka ilgesnį laiką, jis tai nustato kaip tuščiosios eigos veikimą ir automatiškai išjungia variklio galią;
• Aukštos temperatūros blokavimas: stebi siurblio korpuso temperatūrą; kai temperatūros kilimas dėl slėgio padidėjimo pasiekia slenkstį, jis nedelsiant išsijungia, kad skystis neišgaruotų ir nedidėtų slėgis;
• Viršslėgio blokavimas: kai išleidimo slėgis viršija ribą, jis išjungiamas ir veikia kartu su apsauginiu vožtuvu, užtikrinančiu dvigubą apsaugą;
• Reguliarus techninės priežiūros bandymas: sukalibruokite blokavimo sistemą pagal fiksuotą mėnesinį grafiką, imituokite nulinio srauto ir viršslėgio sąlygas ir patvirtinkite, kad apsaugos funkcijos veikia tinkamai, pašalinant saugos akląsias zonas, kurias sukelia užblokuoti jutikliai ir nepavykusios blokavimo programos.

Aparatinės įrangos stabdymas: dvigubos programinės įrangos ir aparatinės įrangos apsaugos priemonės nuo siurblio korpuso plyšimo

Veiklos valdikliai pašalina žmogaus klaidas, o aparatinės įrangos apsauga yra paskutinė saugos linija:

• Sumontuokite ant siurblio išleidimo apsauginį vožtuvą arba plyšimo diską, kuris automatiškai sumažina slėgį esant viršslėgiui ir išleidžia aukštą slėgį siurblio viduje;
• Įrenkite mažiausio srauto recirkuliacijos liniją, kad siurblys ilgą laiką neveiktų tuščiąja eiga esant mažam srautui ir neperkaistų skysčio;
• Gabendami degias ar sprogias medžiagas, naudokite sprogimui atsparų variklį, užtikrinkite tinkamą statinį įžeminimą ir apsaugokite nuo cheminio sprogimo po vidutinio nuotėkio;
• Reguliariai tikrinkite sienelės storį ir nedelsdami pakeiskite nuo korozijos suplonėjusius siurblio korpusus arba atsiradusius įtrūkimus, kad išvengtumėte priešlaikinio plyšimo dėl sumažėjusios korpuso slėgio laikomosios galios.

Dažnos klaidingos nuomonės apie kasdienę eksploataciją ir priežiūrą

• Klaidinga nuomonė: reikia valdyti tik rankinį paleidimą; automatiniams siurbliams nereikia tikrinimo vietoje. Naudojant automatinį paleidimą/sustabdymą rankiniu būdu nekontroliuojama, o dėl nebaigto vožtuvo patikrinimo ir atstatymo kyla pavojus, kad jis gali nukristi; Prieš įjungiant automatinį režimą, vožtuvai turi būti iš naujo patikrinti vietoje.
• Klaidinga nuomonė: sumontavus blokatorius, daugiau dėmesio nereikia. Priemaišos gali lengvai užstrigti slėgio ir srauto jutiklius; Dėl ilgo bandymo nebuvimo sugenda blokavimas, todėl sistema negali automatiškai išsijungti esant per dideliam slėgiui.
• Klaidingas supratimas: Trumpas beprasmis paleidimas nėra didelis dalykas. Sandarioje siurblio kameroje skystis įkaista ir išgaruoja per kelias dešimtis sekundžių, slėgis smarkiai padidėja, o incidentas vystosi itin greitai.

Santrauka: Kaip išvengti siurblio korpuso plyšimo

Visa apsaugos sistema susideda iš trijų sluoksnių:

• 1 sluoksnis – veikimo valdymas:Paleidžiant vietoje patikrinkite vožtuvus po vieną; nuotolinis paleidimas turi būti susietas su patvirtinimu vietoje; prieš įjungiant automatinį režimą, pakartotinai patikrinkite vožtuvą; ir įforminti čekio elementus į rašytinį kontrolinį sąrašą;
• 2 sluoksnis – automatinio valdymo apsauga:Įrengti žemo srauto, aukštos temperatūros ir viršslėgio blokatorius; laikytis reguliarių testų; ir vengti tuščiosios eigos, kai ji veikia be priežiūros;
• 3 sluoksnis – aparatinės įrangos stabdys:Sumontuokite slėgio mažinimo įtaisus ir recirkuliacijos linijas ir reguliariai tikrinkite siurblio korpusą, ar nėra korozijos.

Didžioji dauguma išcentrinio siurblio plyšimų yra ne įrangos kokybės problemos, o netinkamo vožtuvo veikimo ir automatinio valdymo apsaugos gedimo rezultatas.Teffikorekomenduoja įmonėms standartizuoti saugos valdymą trimis paleidimo/išjungimo režimais – rankiniu, nuotoliniu ir automatiniu – įgyvendinti viso proceso saugos apsaugą ir nuolat mažinti gamybos saugos pavojų, kurį sukelia siurblio korpuso viršslėgio plyšimas.
