Cheminių išcentrinių siurblių sparnuočių remonto metodai

I. Dažnos sparnuotės pažeidimo priežastys

1. Korozija

Daugelis cheminių terpių, tokių kaip rūgštys, šarmai ir organiniai tirpikliai, gali reaguoti su sparnuotės metalinėmis medžiagomis. Pavyzdžiui, paprasti anglinio plieno sparnuotės yra linkusios į korozijos skyles, kai jos veikiamos rūgštinės terpės; Net ir nerūdijančio plieno sparnuotės, turinčios didesnį atsparumą korozijai, gali patirti taškinę koroziją arba įtempių korozijos įtrūkimus aplinkoje, kurioje yra chlorido – tai yra dažni scenarijai, sutinkami atliekant kasdienę siurblio priežiūrą.

2. Erozija

Jei tiekiamame skystyje yra kietų dalelių (pvz., mineralinių suspensijų, priemaišų atliekų skystyje), šios dalelės dideliu greičiu tekės kartu su skysčiu ir nuolat plaus sparnuotės paviršių. Laikui bėgant ašmenys palaipsniui plonės, kraštai susidėvės, gali susidaryti net duobės. Tokio pobūdžio pažeidimai ypač dažni mineralinių srutų transportavimo ir atliekų skysčių apdorojimo skyriuose, kuriuos reikia dažnai taisyti.

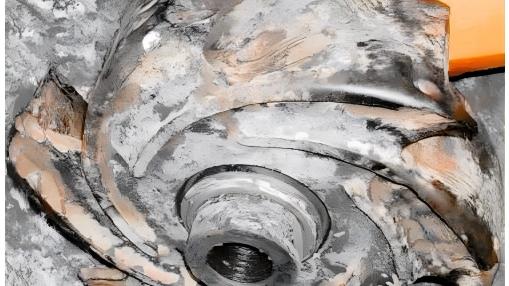

3. Kavitacija

Kavitacija yra labiausiai slepiama ir lengvai nepastebima problema. Kai siurblio įleidimo slėgis yra per mažas, skystis vietiškai išgaruoja ir susidaro burbuliukai. Kai šie burbuliukai kartu su skysčiu juda į aukšto slėgio zoną, jie akimirksniu subyra, sukurdami itin stiprias smūgio jėgas, kurios gali įsmeigti sparnuotės paviršių į korio pavidalo struktūrą ir sunkiais atvejais net prasiskverbti į mentes. Tuo metu, kai nustatomas nenormalus siurblio veikimas, kavitacijos pažeidimai dažnai jau būna dideli.

4. Mechaninis nuovargis ir vibracija

Dėl tokių problemų, kaip netinkamas išlygiavimas montavimo metu, veleno deformacija arba guolių susidėvėjimas, darbo ratas gali atlaikyti neįprastas apkrovas. Ilgainiui gali atsirasti nuovargio plyšių menčių šaknyse, o kartais gali atsilaisvinti stebulės ir veleno jungtis, o tai gali sukelti neįprastą triukšmą veikimo metu ir rimtai paveikti siurblio stabilumą.

II. Įprasti taisymo metodai

1 būdas: suvirinimo taisymas

Taikoma metaliniams sparnuotėms su įtrūkimais, vietiniais defektais ir kt.

Įprastos medžiagos:Nerūdijantis plienas, anglinis plienas, Hastelloy ir kt.

Veikimo taškai:

• Išardę sparnuotę, kruopščiai nuvalykite paviršiaus korozijos sluoksnį ir alyvos dėmes, kad pamatytumėte pagrindinę medžiagą.
• Norint patvirtinti, kad nėra paslėptų įtrūkimų, rekomenduojama atlikti skverbimosi testą arba ultragarsinį testą.
• Pasirinkite suvirinimo medžiagas, atitinkančias sparnuotės medžiagą; nikelio pagrindu pagamintos suvirinimo medžiagos gali būti naudojamos labai korozinėje aplinkoje.
• Valdykite suvirinimo šilumos įvedimą, kad sumažintumėte deformaciją; Plonasienėms detalėms rekomenduojamas TIG suvirinimas.
• Po suvirinimo šlifuokite, kad atkurtumėte pirminę srauto kanalo formą ir iš naujo atlikite dinaminio balanso korekciją.

Privalumai:Atkuria konstrukcijos stiprumą; kaina paprastai yra mažesnė nei keitimas nauja dalimi.

Pastabos:Netinka didelio ploto korozijai ar erozijai; reikalauja patyrusių suvirintojų; netinkamas terminis apdorojimas gali turėti įtakos medžiagos atsparumui korozijai.

2 būdas: dangos / pamušalo taisymas

Taikoma paviršių apsaugai nuo korozijos arba nedidelės erozijos, taip pat gali būti naudojama kaip profilaktinės priežiūros priemonė. Netaikoma sparnuotėms su struktūriniais įtrūkimais.

Įprastos apsauginės medžiagos:

• Epoksidinė danga: atspari rūgštims ir šarmams, lengvai konstruojama.
• Poliuretano danga: geras atsparumas dilimui, tinka dalelių turinčioms terpėms.
• Keraminis pamušalas: didelis kietumas, didelis atsparumas erozijai, tačiau aukšti konstrukcijos reikalavimai.
• Nikelio-fosforo cheminis padengimas: vienoda danga, atspari korozijai ir dilimui.

Statybos procesas:Paviršiaus valymas → Šiurkštinimas smėliasrove → Dengimas → Kietėjimas → Šlifavimas srautu.

Privalumai:Trumpas statybos ciklas, maža kaina ir gali pailginti sparnuotės tarnavimo laiką.

Pastabos:Per stora danga gali pakeisti srauto kanalo profilį; dėl nepakankamo paviršiaus apdorojimo danga gali lengvai nusilupti.

3 būdas: apdirbimo taisymas

Taikoma matmenų nuokrypio problemoms, tokioms kaip sparnuotės stebulės susidėvėjimas ir ašmenų profilio deformacija. Pavyzdžiui, kai dėl trinties suplonėja uždaro sparnuotės priekinis ir galinis dangčiai arba dėl erozijos mentės išėjimas tampa nelygus, apdirbant galima atkurti pradinius geometrinius matmenis.

Privalumai:Didelis remonto tikslumas, padedantis atkurti siurblio efektyvumą.

Pastabos:Taikoma tik sparnuotėms su minimaliais medžiagų nuostoliais; per didelis apdirbimas sumažins stiprumą; Sudėtingam lenktų paviršių apdirbimui reikalinga profesionali įranga.

4 būdas: tiesioginis pakeitimas

Rekomenduojame pakeisti sparnuotę į naują, jei darbo ratas turi šias sąlygas:

• Daugybiniai įtrūkimai ar sulūžę peiliai;
• korozijos gylis didesnis kaip 30 % sienelės storio;
• Remonto kaina yra artima naujos sparnuotės kainai arba ją viršija.

Renkantis naują sparnuotę, pagal vidutines charakteristikas galima rinktis patvaresnes medžiagas. Pavyzdžiui, Hastelloy tinka stipriai rūgščiai aplinkai, o keramikiniu pamušalu arba itin didelės molekulinės masės polietileno sparnuotės gali būti svarstomos esant didelio susidėvėjimo darbo sąlygoms.

III. Pagrindiniai svarstymai remonto metu

1. Medžiagų suderinamumas:Remonto medžiagos turi būti suderinamos ir su sparnuotės pagrindo medžiaga, ir su transportuojama terpe; kitu atveju gali atsirasti elektrocheminė korozija arba dangos gedimas.
2. Dinaminis balanso koregavimas:Remonto operacijos, tokios kaip suvirinimas ir dengimas, pakeis sparnuotės masės pasiskirstymą. Ypač didelio greičio siurbliams po remonto reikia atlikti dinaminį balansą, kad būtų išvengta pernelyg didelės vibracijos veikimo metu.
3. Atitiktis atitinkamoms specifikacijoms:Siurbliams, esantiems pagrindinėse pozicijose, rekomenduojama laikytis tokių standartų kaip API 610 taisymo procese, įskaitant medžiagos patvirtinimą, neardomąjį bandymą ir balansinio lygio reikalavimus.
4. Dėmesys prevencinei priežiūrai:Reguliariai tikrinkite darbinius parametrus, tokius kaip vibracija ir slėgis, laiku išvalykite filtrus ir naudokite siurblį numatytu srauto diapazonu, kad efektyviai pailgintumėte sparnuotės tarnavimo laiką. Svarbiems siurbliams rekomenduojama kas 6–12 mėnesių atidaryti dangtį, kad būtų galima patikrinti sparnuotės ratą.

IV. Dažnai užduodami klausimai

1 klausimas: ar galima taisyti plastikinius sparnuočius (pvz., PTFE, PP)?

A1: Nedidelius pažeidimus galima padaryti naudojant specialius klijus arba suvirinant karštu oru, tačiau taisymo stiprumas paprastai yra ribotas. Tiesioginis keitimas rekomenduojamas raktų padėtyse arba aukštos temperatūros ir aukšto slėgio aplinkoje.

2 klausimas: kuo skiriasi statinis ir dinaminis balansas?

A2: Statinis balansas koreguoja svorio centro poslinkį tik nejudančioje būsenoje, o dinaminis balansas koreguoja nesubalansuotas jėgas ir momentus besisukančioje būsenoje. Didelio greičio siurbliai turi būti dinamiškai subalansuoti.

3 klausimas: kaip įvertinti kavitaciją?

A3: Paprastai veikimo metu siurblys skleis triukšmą, panašų į žvyro poveikį, o aukštis ir efektyvumas žymiai sumažės. Patikrinus po išmontavimo, sparnuotės paviršiuje bus matomos tankios skylės.

Santrauka

Darbaračio remontas – tai užduotis, kuriai reikia visapusiškai atsižvelgti į technologijas, patirtį ir specifikacijas. Tinkamo remonto metodo pasirinkimas pagal pažeidimo tipą, medžiagų tinkamumo užtikrinimas ir kruopštus dinaminis balansas bei kokybės bandymai yra labai svarbūs norint užtikrinti patikimą remontą ir atkurti įrangos veikimą. Jei jums reikia profesionalios pagalbos,teffgali pasiūlyti jums patikimus sprendimus. Turime profesionalią techninę komandą ir standartizuotus procesus, įsipareigojusius padėti jums pratęsti įrangos tarnavimo laiką ir užtikrinti gamybos saugą.
