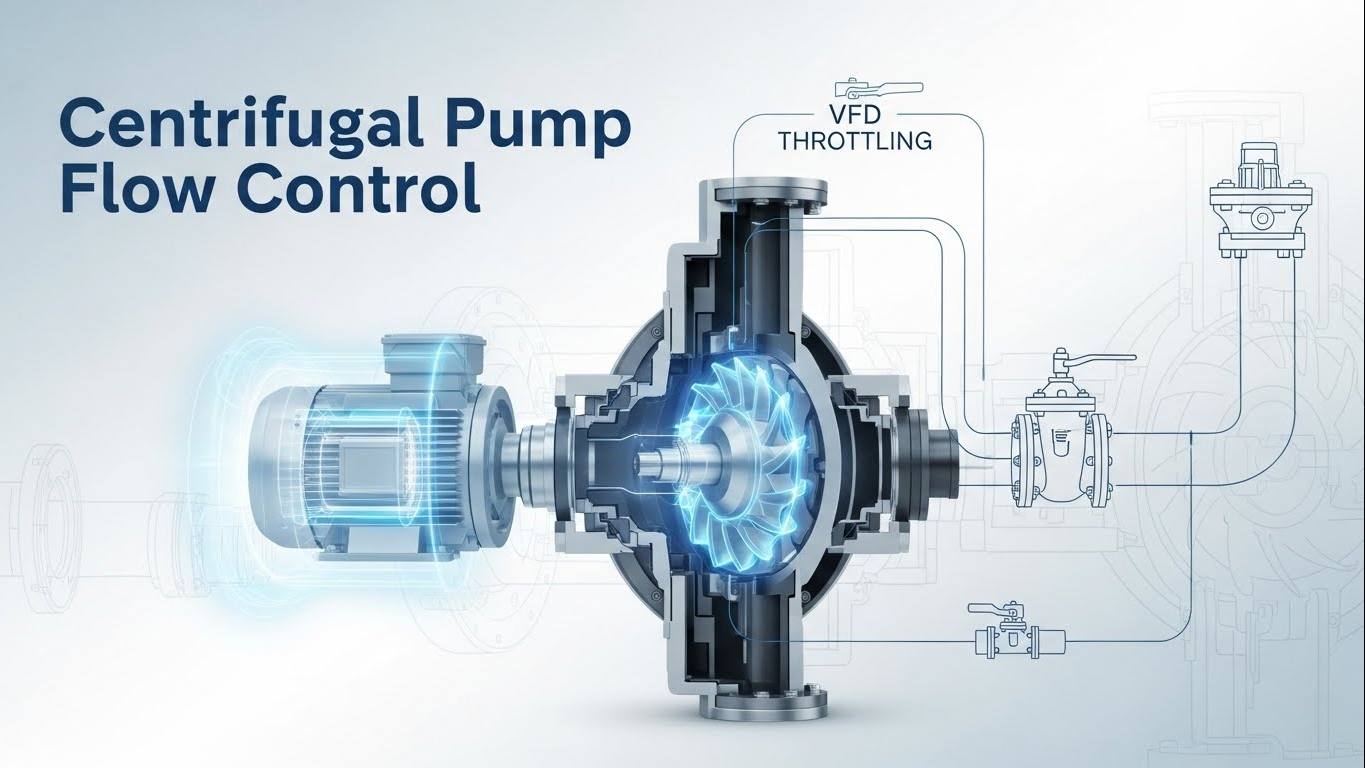

Kokie yra išcentrinio siurblio srauto valdymo metodai?

Realiai veikiantišcentriniai siurbliai, srauto reguliavimas yra įprasta užduotis. Tačiau daugelis vietoje dirbančių inžinierių susiduria su galvosūkiu: kodėl kai kurie metodai sunaudoja daugiau elektros energijos, o kiti taupo energiją mažindami srautą? Kaip tyrėjas, ne tik papasakosiu, kokie yra išcentrinio siurblio srauto valdymo metodai, bet ir palygindamas duomenis parodysiu, „kuris reguliavimas yra ekonomiškiausias“. Šiame straipsnyje bus išsamiai išnagrinėtos keturios pagrindinės srauto valdymo schemos.

1. Išleidimo vožtuvo droselio reguliavimas

Išleidimo vožtuvo reguliavimas yra primityviausias būdas pramonės srityje. Jo logika paprasta: prie siurblio išėjimo nuosekliai prijungiamas valdymo vožtuvas, kuris reguliuoja srautą keičiant vožtuvo varžą.

• Charakteristikos:Siurblio veikimo kreivė išlieka nepakitusi, tačiau sistemos pasipriešinimo kreivė tampa statesnė, todėl nukrypsta nuo tikrojo veikimo taško.
• Poveikis energijos vartojimo efektyvumui:Kadangi vožtuvo slėgio perteklius „sunaudoja“ kaip šilumos energiją, bendras sistemos efektyvumas labai sumažėja, ypač esant mažo srauto sąlygoms, kai energijos švaistymas yra didelis.
• Taikomi scenarijai:Laikinas reguliavimas, mažos galios sistemos arba atvejai, kai keliami žemi energijos vartojimo efektyvumo reikalavimai.

2. Aplinkkelio recirkuliacijos reguliavimas

Šiuo metodu pasiekiamas netiesioginis pagrindinės linijos srauto valdymas, siurblio išleidimo angoje nustatant aplinkkelio vamzdyną, kad dalis skysčio būtų grąžinta į rezervuarą arba siurblio įleidimo angą.

• Principas:Aplenkimas jungiamas lygiagrečiai su siurbliu, keičiant bendrą sistemos srauto paskirstymą. Norint išlaikyti reikiamą išėjimo slėgį, siurbliui gali tekti išvesti didesnį bendrą srautą.
• Poveikis energijos vartojimo efektyvumui:Dėl netinkamos dalies skysčio cirkuliacijos bendras energijos suvartojimas paprastai yra didesnis nei kitais reguliavimo būdais, o sistemos efektyvumas yra mažas.
• Privalumai:Tai gali veiksmingai neleisti siurbliui veikti žemiau minimalaus nuolatinio srauto greičio, išvengiant perkaitimo, sauso veikimo ar mechaninių pažeidimų.
• Tipinės programos:Aukštos temperatūros terpės transportavimas, katilų tiekimo siurbliai ir cheminiai procesai su griežtais minimalaus debito reikalavimais.

3. Darbaračio skersmens apipjaustymas

Mechaniškai apdorojant ir sumažinus sparnuotės išorinį skersmenį, siurblio aukštis ir debitas visam laikui sumažinami. Tai „techninės įrangos lygio“ reguliavimas, kuriam nereikia papildomos valdymo įrangos.

• Pagrindas:Vadovaujasi sparnuotės apipjaustymo dėsniu – srautas yra proporcingas sparnuotės skersmeniui, o galvutė – proporcinga skersmens kvadratui.
• Energijos vartojimo efektyvumas:Po modifikavimo siurblys gali veikti arti didelio efektyvumo zonos naujomis darbo sąlygomis, sumažindamas sistemos efektyvumą.
• Apribojimai:Veikimas yra negrįžtamas ir taikomas tik darbo sąlygomis, kai ilgalaikis stabilus veikimas esant mažam srautui; per didelis apipjaustymas sugadins hidraulinę pusiausvyrą ir sumažins efektyvumą.
• Rekomendacija:Paprastai apipjaustymo koeficientas neturėtų viršyti 10% pradinio skersmens, o jį turėtų atlikti profesionalūs gamintojai.

4. Kintamo dažnio greičio valdymas

Darbinio rato sukimosi greitis keičiamas reguliuojant variklio greitį per dažnio keitiklį.

4.1 Techninė esmė

Tai pats moksliškiausias metodas. Kai greitis mažėja, siurblio charakteristikos kreivė pasislenka žemyn ir tampa plokštesnė. Pagal afiniteto dėsnius, galia yra proporcinga greičio kubui, o tai reiškia, kad nedidelis greičio sumažėjimas gali duoti reikšmingų energijos taupymo efektų.

• Energijos vartojimo efektyvumo pranašumai:Jokių papildomų droselio nuostolių, o siurblys visada veikia arti projektinės darbinės būklės; tol, kol greitis nėra mažesnis už protingą apatinę ribą (dažniausiai apie 50 % vardinio greičio), efektyvumą vis tiek galima išlaikyti aukšto lygio.
• Papildoma vertė:Minkštas paleidimas sumažina mechaninį poveikį, palaiko automatinį integravimą ir prailgina variklio ir siurblio tarnavimo laiką.
• Taikoma taikymo sritis:Plačiai naudojamas vandens tiekimo, ŠVOK, chemijos pramonės, elektros energijos ir kitose srityse, kuriose keliami aukšti energijos vartojimo efektyvumo ir valdymo tikslumo reikalavimai.

5. Išsamus išcentrinio siurblio srauto valdymo metodų palyginimas

Išvada

Nėra absoliučiai optimalaus išcentrinio siurblio srauto valdymo sprendimo, tik tinkami pasirinkimai. Praktikoje pasirinkimas turėtų būti pagrįstas pagrindiniais veiksniais, tokiais kaip srauto poreikis, slėgio diapazonas, skysčio charakteristikos ir energijos suvartojimo biudžetas. Sudėtingomis darbo sąlygomis galima derinti kelis metodus, kad būtų subalansuotas sistemos stabilumas ir mažas energijos suvartojimas.
