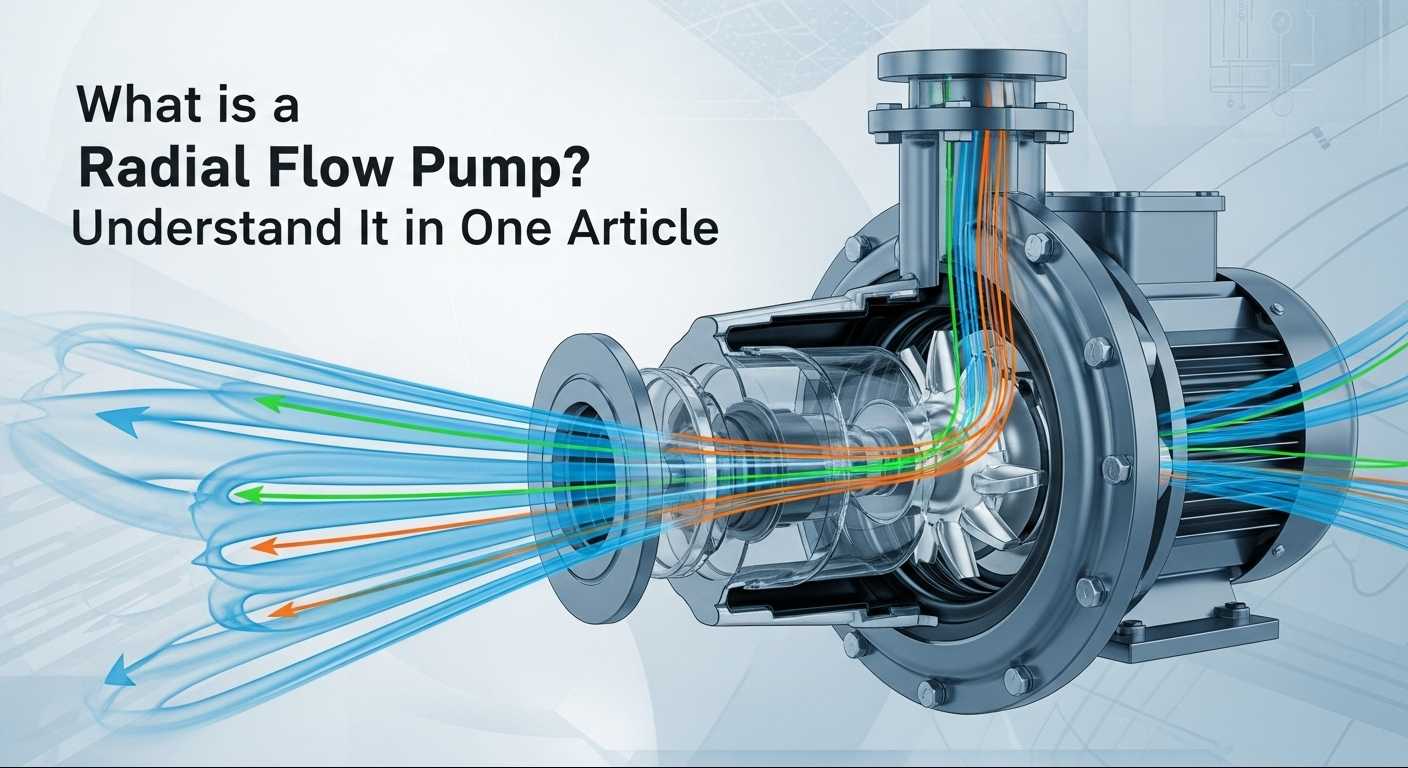

Kas yra radialinio srauto siurblys? Supraskite tai viename straipsnyje

Radialinio srauto siurbliaiveikia išcentrine jėga skysčiams, todėl jie juda statmenai siurblio velenui. Šie siurbliai pasižymi išlenktomis sparnuotės mentėmis, kurios pagreitina skysčio tekėjimą į išorę, todėl šie siurbliai yra geriausias pasirinkimas dirbant aukšto slėgio sąlygomis. Tačiau daugelis vartotojų susiduria su painiava pasirinkdami ir eksploatuodami: kas tiksliai yra radialinio srauto siurblys? Kaip tai veikia? Kaip pasirinkti tinkamą modelį konkrečioms darbo sąlygoms? Kokios yra praktinės parametrų skaičiavimo formulės? Kaip tvarkyti perkrovos gedimus? Šiame straipsnyje bus suskirstytos pagrindinės žinios apie radialinio srauto siurblius nuo pagrindinės logikos iki praktinių įgūdžių paprasta kalba, todėl galėsite greitai pradėti.

I. Darbo principasRadialinio srauto siurbliai

Radialinio srauto siurblių esmė slypi darbe, kurį atlieka išcentrinė jėga, kuri yra esminis skirtumas tarp jų ir ašinio srauto siurblių arba mišraus srauto siurblių – skystis juda siurblio velenui statmenai (t. y. „radialiai“), o ne lygiagrečiai ar įstrižai.

Paprasčiau tariant, variklis verčia sparnuotę suktis dideliu greičiu. Skystis sukasi kartu su sparnuotės ratu, generuodamas išcentrinę jėgą ir išmetamas iš sparnuotės centro į kraštą, todėl padidėja kinetinė energija. Vėliau skystis patenka į spiralę, kur tėkmės greitis mažėja, o kinetinė energija paverčiama slėgio energija, įgyvendinant slėginį transportavimą.

II. Tikslaus atrankos įgūdžiai: siurblių modelių suderinimas pagal terpę ir darbo sąlygas

1. Pirmenybę teikite prisitaikymui prie vidutinių charakteristikų

• Švarūs, mažo klampumo skysčiai (švarus vanduo, dyzelinis aliejus): rinkitės ketaus siurblio korpusus + sandarinimo tarpiklius, kad kaina būtų maža ir patvarus;
• Korozinė terpė (sieros rūgštis, druskos rūgštis): naudokite nerūdijantį plieną (304/316L) arba fluoroplastines medžiagas, suporuotas su mechaniniais sandarikliais, kad išvengtumėte nuotėkio;
• Skysčiai, kuriuose yra dalelių (nuotekos, dumblas): Atidaryti sparnuotės + dilimui atsparios lydinio medžiagos, kad būtų išvengta ašmenų užsikimšimo ir susidėvėjimo;
• Didelės klampos terpės (klampumas > 20 mm²/s): padidinkite variklio galią arba pasirinkite specialius didelio klampumo radialinio srauto siurblius.

2. Tiksliai suderinkite darbo sąlygų parametrus

• Galva: faktinis reikalavimas = geometrinis aukštis + vamzdyno atsparumo praradimas. Atrankos metu rezervuokite 5%-10% maržą (pavyzdys: jei faktinis reikalingas aukštis yra 30 m, pasirinkite siurblį, kurio vardinis aukštis yra 35 m);
• Srauto greitis: išaiškinkite įprastą / didžiausią srautą, kad siurblys neveiktų viršijant vardinį srautą (perkrova);
• Temperatūra: aukštos temperatūros terpėms (>120 ℃) ​​pasirinkite aukštai temperatūrai atsparius sandariklius (grafitas + silicio karbidas) ir siurblio korpuso medžiagas, kad išvengtumėte žalos dėl šiluminio plėtimosi ir susitraukimo.

3. Prisitaikykite prie diegimo aplinkos

• Įrengimas lauke: Apsaugos klasė IP54 arba aukštesnė dėl atsparumo dulkėms ir lietui;
• Apsaugos nuo sprogimo scenarijai (naftos chemijos dirbtuvės): Sprogimui atsparūs varikliai (ExdⅡBT4 arba aukštesni);
• Ribota erdvė: vertikalaus radialinio srauto siurbliai, kurių plotas yra tik 1/3 horizontalių siurblių ploto.

4. Subalansuokite prekės ženklą ir ekonomiškumą

Pasauliniai radialinio srauto siurblių prekės ženklai turi savų privalumų, kuriuos galima lanksčiai pasirinkti atsižvelgiant į darbo sąlygų ir biudžeto svarbą: Tarp importuotų prekių ženklų Grundfos (Danija), nusistovėjęs Europos prekės ženklas, garsėja dideliu efektyvumu, mažu triukšmu ir dideliu patvarumu, tinka pagrindiniams scenarijams, reikalaujantiems ilgalaikio stabilaus veikimo; WILO (Vokietija) išsiskiria ekonomiškumu ir vokiška preciziška kokybe, todėl tai puikus pasirinkimas tiems, kurie turi ribotą biudžetą, bet siekia stabilumo. Pažymėtina, kad besiformuojantis Italijos prekės ženklas „Teffiko“ integruoja išskirtinį itališko mechaninio dizaino meistriškumą, pasižymintį atsparumu korozijai ir atsparumu aukštam slėgiui. Jis ypač tinka atšiauriems scenarijams, pvz., naftos chemijos pramonei, kai produktai atitinka tarptautinius standartus, pvz., API610. Derinant importuotą kokybę ir pagrįstą kainą, jis tapo populiariu pasirinkimu, subalansuojančiu našumą ir kainą.

III. Pasirinkimo parametrų apskaičiavimas: srauto greičio, slėgio ir galios atitikimo formulės

Parametrų apskaičiavimas yra pagrindinė pasirinkimo sąlyga. Šios 3 praktinės formulės + atvejai padės greitai apskaičiuoti reikalavimus:

1. Srauto greičio apskaičiavimas (Q, vienetas: m³/h)

Formulė: Q = 3600 × A × v (A = πd²/4, kur d yra dujotiekio vidinis skersmuo; v yra rekomenduojamas tėkmės greitis 1,5–3,0 m/s) Atvejis: dujotiekio vidinis skersmuo 0,1 m, srauto greitis 2,0 m/s. A = 3,14 × 0,01/4 = 0,00785 m². Q = 3600 × 0,00785 × 2,0 ≈ 56,5 m³/val. Pasirinkite siurblį, kurio vardinis debitas yra 60 m³/h.

2. Galvos apskaičiavimas (H, vienetas: m)

Formulė: H = H_static + H_loss (H_static yra aukščio skirtumas tarp įsiurbimo ir išleidimo angų; H_loss yra vamzdyno atsparumas, apskaičiuotas kaip 10% -20% H_static) Atvejis: aukščio skirtumas 30 m, sudėtingas dujotiekis (H_loss įvertintas 20%). H = 30 + 30 × 20% = 36 m. Pasirinkite siurblį, kurio vardinis aukštis yra 40 m.

3. Veleno galios skaičiavimas (P, vienetas: kW)

Formulė: P = (ρ × g × Q × H) / (1000 × η) (ρ yra skysčio tankis; g = 9,8 m/s²; Q reikia konvertuoti į m³/s; η yra siurblio efektyvumas, įvertintas 75%). Atvejis: švaraus vandens transportavimas (ρ = 1000 kg/m³) (0,0157 m³/s), H = 36 m. P = (1000 × 9,8 × 0,0157 × 36) / (1000 × 0,75) ≈ 7,4 kW. Pasirinkite 11 kW variklį (pasiliekant 20 % maržą).

IV. Perkrovos gedimų valdymas: variklio parametrų reguliavimas ir apkrovos suderinimas

1. Pagrindinės gedimo priežastys

• Netinkamas pasirinkimas: variklio galia yra mažesnė nei faktiniai reikalavimai;
• Pernelyg didelis veikimas: srauto greitis / aukštis viršija vardines vertes;
• Mechaniniai gedimai: sparnuotės strigimas, guolių pažeidimai, per sandarūs sandarikliai;
• Vidutiniai pokyčiai: Padidėjęs klampumas/tankis, dėl kurio didėja apkrova.

2. Praktinės atsakomosios priemonės

• Sureguliuokite veikimo parametrus: sumažinkite srautą, šiek tiek uždarydami išleidimo vožtuvą; išvalykite vamzdynus, kad sumažintumėte pasipriešinimą;
• Mechaninių problemų šalinimas: Pakeiskite susidėvėjusius sparnuotės ratus, įpilkite guolių tepalinės alyvos, sureguliuokite tarpiklio tarpą;
• Suderinkite variklio parametrus: pakeiskite didesnės galios varikliu arba įdiekite kintamo dažnio pavarą (VFD), kad sumažintumėte greitį (10 % sumažinus greitį, galia sumažėja 27 %);
• Pritaikykite prie terpės: iš anksto apdorokite terpę (šildykite, kad sumažintumėte klampumą, filtruokite, kad pašalintumėte nešvarumus) arba pakeiskite tinkamu siurblio modeliu.

3. Prevencijos patarimai

• Pasirinkimo metu rezervuokite 10%-20% galios atsargą;
• Įdiekite kintamo dažnio pavaras, kad dinamiškai prisitaikytų prie apkrovų;
• Reguliariai stebėkite variklio srovę ir temperatūrą ir nedelsdami išjunkite, jei atsiranda sutrikimų.

Išvada

Efektyvus radialinio srauto siurblių veikimas neatsiejamas nuo veikimo principo supratimo, tikslaus pasirinkimo, parametrų skaičiavimo ir gedimų valdymo. Rekomenduojama priimti visapusiškus sprendimus atsižvelgiant į konkrečias darbo sąlygas (terpę, slėgį, srauto greitį) ir prireikus pasikonsultuoti su profesionaliais technikais. Jei reikia daugiau sužinoti apie prekių ženklų palyginimus, įrengimo specifikacijas ar priežiūros ciklus, susisiekite su mumis.TEFFICOsuteiks jums individualią techninę konsultaciją ir nemokamą darbo sąlygų pritaikymo analizę.
