Išcentriniai siurbliaiyra pagrindinė skysčių perdavimo įvairiose pramonės šakose įranga, atliekanti pagrindinį vaidmenį nuo komunalinio vandens valymo iki naftos ir dujų gavybos. Tačiau pasirinkimas tarp horizontalių ir vertikalių išcentrinių siurblių yra pagrindinis pasirinkimo iššūkis. Tinkamas pasirinkimas padidina efektyvumą ir sumažina išlaidas, o neteisingas pasirinkimas gali sukelti sistemos neefektyvumą ir sudėtingą priežiūrą. Šiame straipsnyje išskaidoma dviejų tipų siurblių ir svertų pasirinkimo logikaTeffikoTechninis akumuliavimas ir gaminio pranašumai išcentrinio siurblio srityje padės tiksliai pasirinkti ir išvengti nesusipratimų.

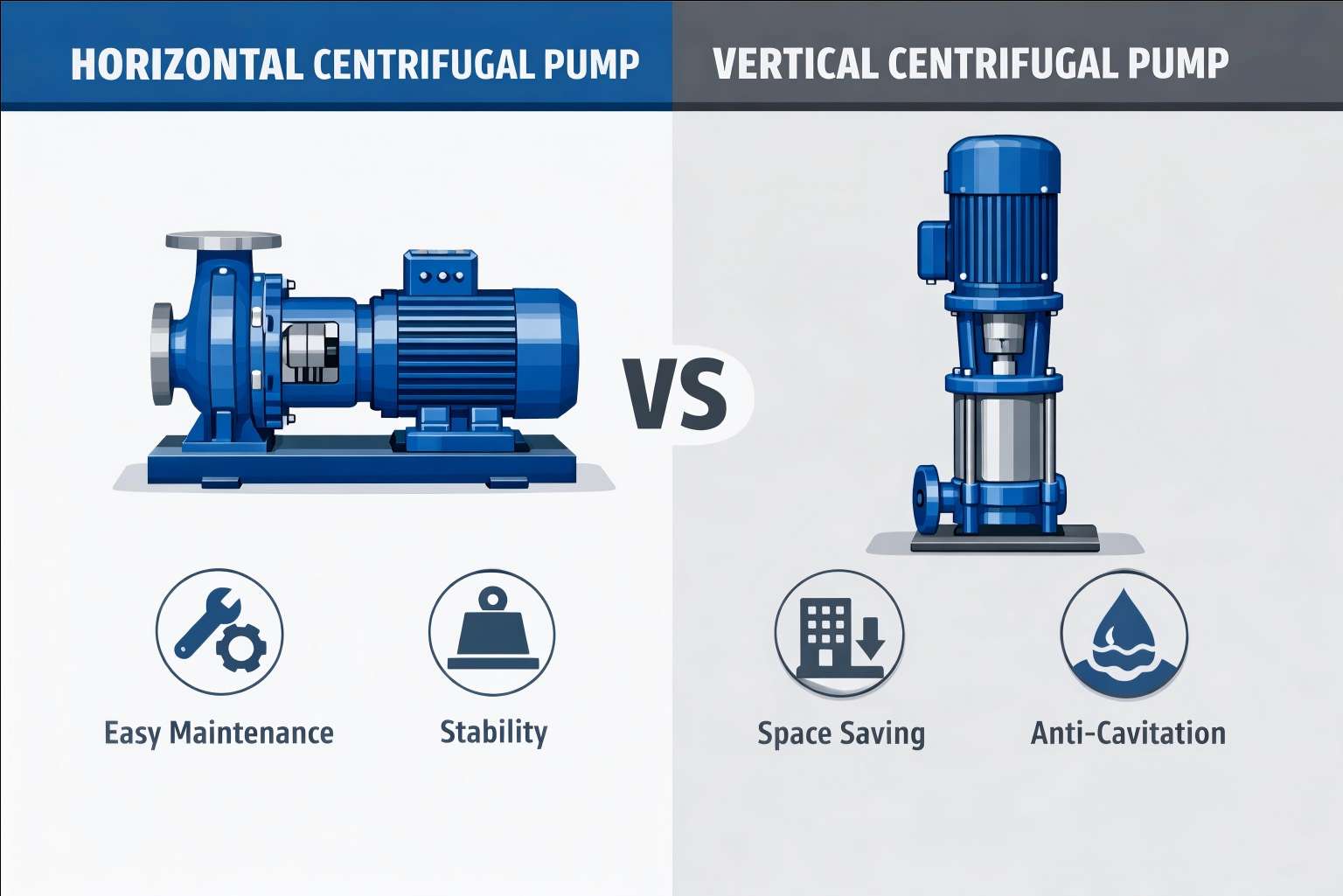

Velenas yra lygiagretus žemei, o variklis ir sparnuotė yra sumontuoti ant horizontalios universalios pagrindo plokštės, suteikiančios „horizontalią plokščią formą“. Pagrindiniai jo pranašumai yra stabilumas ir paprasta priežiūra.
Paprastas montavimas ir derinimas, didelis stabilumas ir žema vibracija; patogi priežiūra su kapitaliniu remontu, pasiekiamu neišardžius vamzdynų; lankstus vairavimas, pritaikomas įvairiems jėgos agregatams, pasižymintis didelėmis sąnaudomis trumpalaikėms investicijoms.
Didelis grindų plotas, ribotas scenarijuose, kuriuose erdvė yra ribota; NPSH turi būti kontroliuojamas, kad būtų išvengta kavitacijos, kai jis sumontuotas virš skysčio lygio; sandarikliai yra linkę į nuotėkį, todėl juos reikia reguliariai stebėti.
Velenas yra statmenas žemei, o variklis yra virš siurblio galvutės ir yra „vertikali liekna forma“. Pagrindiniai jo pranašumai yra vietos taupymas ir pritaikymas sudėtingiems skysčiams.
Minimalus grindų plotas, idealiai tinka siauroms erdvėms; povandeninis veikimas be gruntavimo, užtikrinantis puikų atsparumą kavitacijai; mažesnis sandariklio susidėvėjimas ir maža nuotėkio rizika, tinka sudėtingiems skysčiams, kuriuose yra putų ir srutų.
Sudėtinga priežiūra, kai reikia išardyti viršutinę dalį arba kėlimo įrangą, dėl kurios ilgai trunka prastovos; aukšti reikalavimai vertikaliai aukštai; linkę į ašinės traukos problemas esant aukštam slėgiui.
Norėdami greitai sužinoti, mes sudarėme šią pagrindinę palyginimo matricą, pagrįstą praktine patirtimi:
| Palyginimo matmenys | 🏆 Horizontalus išcentrinis siurblys | 🏆 Vertikalus išcentrinis siurblys | 💡 Ekspertinis vertimas |
|---|---|---|---|
| Vietos poreikis | Didelis grindų plotas, mažas grindų aukščio poreikis | Minimalus grindų plotas, didelis grindų aukščio poreikis | Dėl erdvės apribojimų pasirinkite vertikalią; horizontali erdvioms dirbtuvėms. |
| Priežiūros patogumas | ⭐⭐⭐⭐⭐Lengva prieiga, greitas remontas, trumpos prastovos | ⭐⭐Reikalingas viršutinės dalies išmontavimas arba pakėlimas, ilgos prastovos | Horizontalus yra pirmasis pasirinkimas darbo sąlygoms, kai reikia dažnai prižiūrėti. |
| NPSH (kavitacija) | Reikalingas griežtas NPSHa skaičiavimas, linkusi į kavitaciją esant žemam siurbimo pakilimui | ⭐⭐⭐⭐⭐ Panardinamas dizainas, beveik pašalinantis kavitaciją | Vertikalus yra būtinas lakiems skysčiams / žemam skysčio lygiui. |
| Gruntavimas | Paprastai reikalingas savaiminis arba rankinis gruntavimas | Nereikia gruntuoti (šlapias karteris / panardinamas) | Vertikalūs siurbliai pasižymi patikimesniu paleidimu be sauso veikimo rizikos. |
| Montavimo lygiavimas | Paprastas, lengvas kalibravimas su pagrindo plokštės montavimu | Sudėtingas, reikalaujantis tikslaus vertikalumo kalibravimo | Horizontalūs siurbliai yra jautresni pamatų nuosėdoms. |
| Vairavimo lankstumas | Itin didelis (variklis/dyzelinas/garų turbina) | Ribotas (daugiausia tik varikliui) | Rinkitės horizontalią neelektrifikuotoms vietoms arba specialiems maitinimo šaltiniams. |
| Stabilumas | Tvirta pagrindo plokštė, itin žema vibracija | Priklauso nuo montavimo konstrukcijos, susiduria su ašinės traukos iššūkiais esant dideliam slėgiui | Horizontalūs siurbliai yra stabilesni dideliu greičiu ir sunkiomis darbo sąlygomis. |
Norint pasirinkti tinkamą siurblį, labai svarbu įvertinti privalumus ir trūkumus, atsižvelgiant į darbo aplinką ir skysčio charakteristikas. Toliau pateikiama išsamesnė jų pranašumų ir trūkumų analizė:
Išcentrinių siurblių pasirinkimas yra ne tik techninis aspektas, bet ir mokslinis ilgalaikių eksploatavimo išlaidų įvertinimas. Tinkamos konstrukcijos pasirinkimas reiškia mažesnes energijos sąnaudas, mažiau priežiūros ir didesnį sistemos stabilumą.
Jei nesate tikri, kuri konstrukcija (horizontali ar vertikali) labiau tinka jūsų pramonei, rekomenduojama pasikonsultuoti su patyrusia profesionalia inžinierių komanda.
Turėdama ilgametę pramonės patirtį, Teffiko gali pasiūlyti vieno langelio sprendimus nuo atrankos ir sistemos optimizavimo iki viso gyvavimo ciklo priežiūros, atsižvelgdama į jūsų faktines darbo sąlygas, todėl jūsų skysčių sistema veikia efektyviau ir patikimiau.
Apsilankykitewww.teffiko.comišskirtinių techninių patarimų ir sprendimų.
