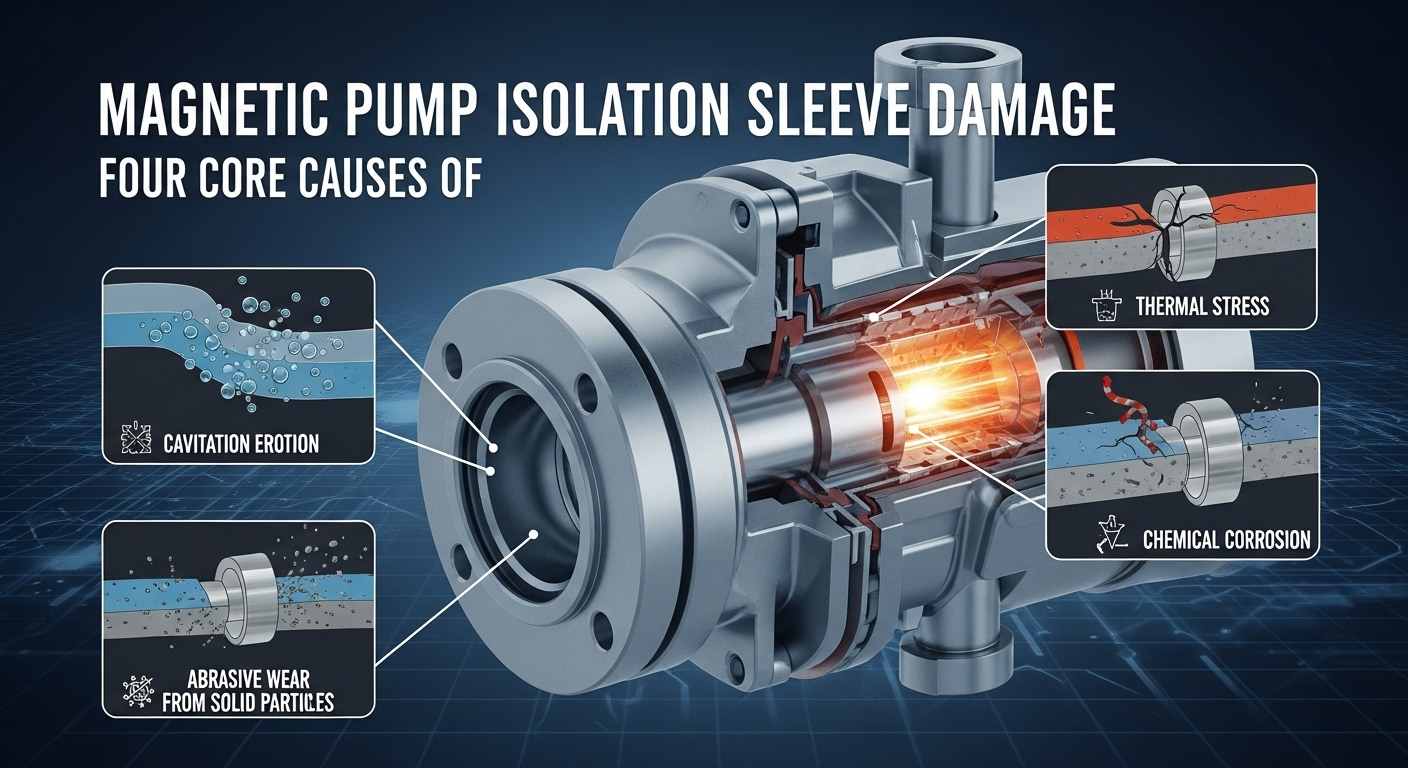

Keturios pagrindinės magnetinio siurblio izoliacijos movos pažeidimo priežastys

Žala įmagnetinis siurblysizoliacinė mova kelia didelį pavojų saugai transportuojant cheminius skysčius. Remiantis inžinerine praktika, šiame straipsnyje nuodugniai analizuojami izoliacinės įvorės pažeidimo mechanizmai, kuriuos sukelia kietųjų dalelių susidėvėjimas, sausos eigos tepimo gedimas, eksploatacinių sąlygų svyravimai ir kavitacija bei pateikiami profesionalaus lygio prevencijos sprendimai, padedantys pagerinti magnetinių siurblių veikimo stabilumą.

I. Magnetiniai svetimkūniai ir kietosios dalelės

Tai pati tiesiausia ir dažniausia izoliacinės movos fizinio nusidėvėjimo priežastis. Tarp vidinio ir išorinio magnetinio siurblio magnetinio rotoriaus yra stiprus magnetinis laukas, o jo vidiniai srauto kanalai yra tikslūs.

Pažeidimo mechanizmas:

1. Magnetiniai svetimkūniai: Magnetinės priemaišos, tokios kaip geležies drožlės ir suvirinimo šlakas gabenamoje terpėje, bus stipriai adsorbuotos ant vidinių ir išorinių magnetinių rotorių paviršių. Kadangi vidinis magnetinis rotorius sukasi dideliu greičiu, šios dalelės kaip greitai besisukančios pjovimo galvutės nuolatos brauks vidinę stacionarios izoliacinės movos sienelę, todėl sienelės storis palaipsniui plonės ir galiausiai susidėvės.
2. Kietos dalelės: jei terpėje yra nemagnetinių kietų dalelių (pvz., katalizatoriaus miltelių, kristalų), jos nusitrins ir nusidėvės izoliacinę movą ir slankiuosius guolius po skysčio pavara. Kaip minėta jūsų informacinėje medžiagoje, dėl to izoliacinė mova gali būti lengvai „subraižyta arba perpjauta“.

Dažni trigeriai:

• Nepilnas sistemos vamzdynų arba akumuliacinių rezervuarų valymas po montavimo ar priežiūros.
• Pačioje gabenamoje medžiagoje yra feromagnetinių arba kietų priemaišų.

Prevencijos strategijos:

Siurblio įleidimo angoje būtinai sumontuokite didelio tikslumo filtrus (jei reikia, magnetinius filtrus) ir suformuluokite griežtas reguliaraus valymo ir tikrinimo sistemas.

II. Sausa trintis ir nepakankamas srautas

Magnetinių siurblių tepimas ir aušinimas visiškai priklauso nuo transportuojamo skysčio. Bet kokia operacija be skysčio yra mirtina.

Pažeidimo mechanizmas:

Kai siurblyje nėra terpės arba terpės srautas yra per mažas, slydimo guolis praras tepimą ir aušinimą, todėl susidaro greita sausoji trintis. Taip per trumpą laiką bus sukurtas didžiulis šilumos kiekis, todėl pirmiausia „perdegs“ guolis. Ši šiluma greitai nuveš į gretimą izoliacinę movą: nemetalinėms izoliacinėms movoms sukels lydymąsi ir karbonizaciją; metalinės izoliacinės movos gali deformuotis arba išmagnetinti ir galiausiai visiškai sugesti.

Dažni trigeriai:

1. Per žemas skysčio lygis akumuliacinėje talpykloje, dėl ko siurblys atsiranda kavitacijos.
2. Neatidarytas įleidimo vožtuvas, per daug uždarytas išleidimo vožtuvas arba užsikimšęs vamzdynas.
3. Nepakankamas užpildymas ir oro išleidimas prieš paleidžiant.

Prevencijos strategijos:

Įdiekite ir suaktyvinkite blokuojančius apsaugos įtaisus, pvz., skysčio lygio matuoklius ir srauto matuoklius, kad automatiškai išsijungtumėte siurblys esant žemam skysčio lygiui arba mažam srautui. Griežtai laikykitės darbo procedūrų ir prieš paleidžiant įsitikinkite, kad „užpildymas“ baigtas.

III. Kavitacijos reiškinys

Kavitacija yra „nematomas magnetinių siurblių žudikas“, turintis didžiulę ir nepastebimą griaunančią galią.

Pažeidimo mechanizmas:

Kai siurblio įleidimo slėgis yra per mažas, skystis užvirs dėl vietinio žemo slėgio sparnuotėje ir kitose vietose, sukeldamas daug burbuliukų. Kai šie burbuliukai su skysčiu patenka į aukšto slėgio sritį, jie akimirksniu sprogs, sukurdami tūkstančių atmosferų smūgio jėgą ir vietinę aukštą temperatūrą.

1. Tiesiogiai pateikite izoliacinės movos paviršių, sukeldami įdubimus ir nuovargį.
2. Kavitacija sukels stiprią siurblio vibraciją, rimtai pažeisdama hidraulinę pusiausvyrą, dėl kurios gali būti pažeista daugybė komponentų, tokių kaip guoliai, rotoriai ir sparnuotės, grandinė. Izoliacinė įvorė taip pat linkusi įtrūkti esant stipriai vibracijai ir netaisyklingai įtemptai.

Dažni trigeriai:

• Neprotinga siurblio įleidimo vamzdyno konstrukcija, dėl kurios susidaro per didelis pasipriešinimas.
• Gabenamos terpės temperatūra per aukšta, artima jos virimo temperatūrai.
• Nepakankamas užpildymas, sistemoje yra daug likutinių dujų.
• Nepakankamas įleidimo skysčio lygis (NPSHa < NPSHr).

Prevencijos strategijos:

Optimizuokite įleidimo vamzdyno konstrukciją, sumažinkite debitą ir užtikrinkite pakankamą bako slėgį arba skysčio lygio aukštį. Venkite dirbti temperatūroje, artimoje terpės virimo temperatūrai.

IV. Darbo sąlygų svyravimai ir netinkamas veikimas

Magnetiniai siurbliai yra tiksli įranga, o stabilus jų veikimas priklauso nuo stabilių darbo sąlygų. Dideli eksploatavimo sąlygų svyravimai viduje sugadins tikslią jų mechaninę pusiausvyrą.

Pažeidimo mechanizmas:

1. Hidraulinis disbalansas: Magnetinių siurblių ašinę jėgą paprastai automatiškai subalansuoja hidraulinis slėgis. Kai darbo parametrai, tokie kaip išėjimo slėgis ir srauto greitis, smarkiai svyruoja, šis tikslus balansas bus akimirksniu sugadintas. Dėl to slydimo guolis ir traukos žiedas atlaikys didžiules, nesuprojektuotas ašines ir radialines jėgas, taip pagreitindamas susidėvėjimą arba tiesioginę žalą. Guolių pažeidimas iš karto paveiks rotoriaus agregato stabilumą, todėl izoliacinė įvorė bus pažeista trinties arba susidūrimo metu.
2. Cheminė ir fizinė perkrova: netinkamai parinkta izoliacinės movos medžiaga, kuri negali atsispirti terpės korozijai; arba veikimas viršijant numatytas slėgio ir temperatūros sąlygas, pagreitins medžiagos senėjimą, šliaužimą arba trapumą ir galiausiai sukels žalą.

Dažni trigeriai:

• Dažni ir dideli sistemos parametrų, tokių kaip slėgis ir srautas, svyravimai.
• Griežtai nesilaikant eksploatavimo procedūrų, savavališkai atidarant ir uždarant vožtuvus, dėl kurių atsiranda vandens plaktukas arba slėgio smūgis.
• Ankstyvo pasirinkimo klaidos, visų parametrų, tokių kaip vidutinė korozija, temperatūra ir slėgis, neatsižvelgimas.

Prevencijos strategijos:

Stenkitės, kad siurblys veiktų stabiliai netoli projektinio taško, venkite dažno paleidimo ir išjungimo bei didelio masto darbo sąlygų reguliavimo. Atrankos etape visapusiškai bendraukite su techniniu personalu ir pateikite kuo detalesnius bei tiksliausius eksploatacinių sąlygų duomenis.

Išvada

Apibendrinant galima pasakyti, kad nepavykomagnetinis siurblysizoliacinė įvorė yra ne tik materialinė, bet ir sistemos inžinerijos problema, susijusi su vidutiniu švarumu, vamzdynų projektavimu, eksploatavimo kontrole ir techninės priežiūros specifikacijomis. Kaip novatoriškas prekės ženklas, orientuojantis į didelio našumo nesandarius skysčių perdavimo sprendimus,Teffikovisada laikosi pagrindinių „patikimumo, intelektualumo ir ekologiškumo“ sąvokų ir tiekia visą spektrą korozijai atsparių magnetinių siurblių gaminių chemijos, naujosios energijos ir naftos pramonei.
