Išsamus ISG vertikalių ir ISW horizontalių išcentrinių siurblių vadovas

Pramoninių skysčių transportavimo srityje ISG vertikalūs išcentriniai siurbliai ir ISW horizontalūs išcentriniai siurbliai tapo pagrindiniais pasirinkimais daugeliui pritaikymo scenarijų dėl savo unikalių struktūrinių pranašumų ir tikslaus scenarijaus pritaikymo. Tačiau, kai susiduriama su specifinėmis darbo sąlygomis, tikslus modelio pasirinkimas yra profesionalus iššūkis. Kaip inžinierių komandaTeffiko, puikiai žinome, kad nėra absoliučiai optimalaus siurblio modelio, yra tik tinkamiausias sprendimas. Šiame straipsnyje bus atliktas išsamus ISG ir ISW išcentrinių siurblių palyginimas pagal keturis pagrindinius matmenis: konstrukcinį dizainą, veikimo charakteristikas, taikomus scenarijus ir montavimą bei priežiūrą. Taip pat bus pasidalinta praktine „Teffiko“ patirtimi renkantis modelius, kad būtų lengviau priimti pagrįstus sprendimus.

Turinys

1. Struktūrinis projektavimas

2. Veikimo charakteristikos

3. Taikomi scenarijai

4. Montavimas ir priežiūra

I. ISG vertikalių išcentrinių siurblių ir ISW horizontalių išcentrinių siurblių konstrukcijos palyginimas

Pagrindinis skirtumas tarp ISG vertikalių išcentrinių siurblių ir ISW horizontalių išcentrinių siurblių prasideda nuo jų konstrukcijos. Tai tiesiogiai lemia jų erdvės užimtumą, montavimo būdą ir vamzdyno pritaikymo logiką, todėl tai yra pagrindinis veiksnys, į kurį reikia atsižvelgti renkantis modelį.

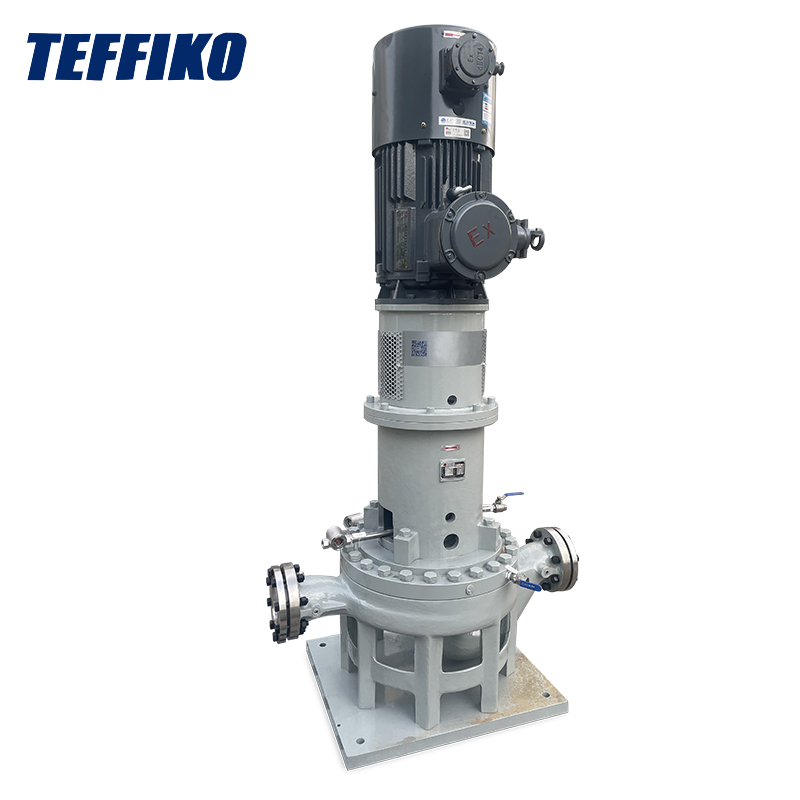

(I) ISG vertikalus išcentrinis siurblys: vertikalus išdėstymas, taupantis erdvę

ISG vertikalus siurblys turi integruotą vertikalią konstrukciją, kurios siurblio velenas statmenas žemei. Jo aukštis yra palyginti didelis, tačiau grindų plotas mažas. Jo vandens įleidimo ir išleidimo angos yra lanksčiai suprojektuotos, leidžiančios tiesiogiai integruoti į vamzdynų sistemą, nereikalaujant papildomo pagrindo. Dėl to jis ypač tinka siauroms erdvėms, pavyzdžiui, antrinės vandens tiekimo įrangos patalpoms daugiaaukščiuose pastatuose arba kompaktiškose gamybos linijose.

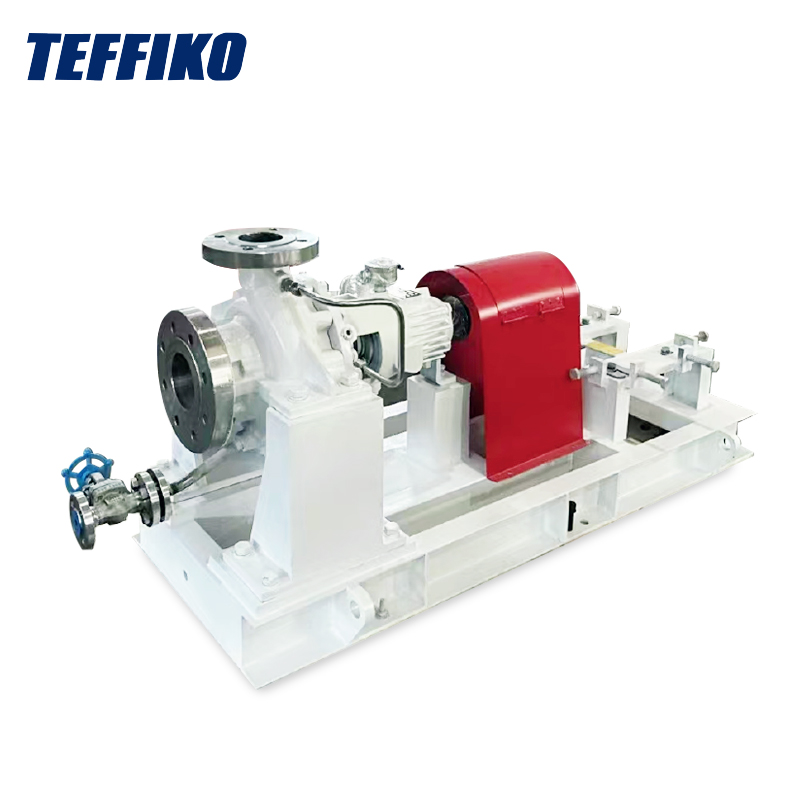

(II) ISW horizontalus išcentrinis siurblys: horizontalus išdėstymas, užtikrinantis didelį stabilumą

ISW horizontalus siurblys turi konstrukciją, kurioje variklis ir siurblio korpusas yra horizontaliai koaksialūs, o siurblio velenas lygiagretus žemei ir jį reikia pritvirtinti per pagrindą. Jo įvadas ir išėjimas yra toje pačioje horizontalioje linijoje, palengvinant tiesioginį ryšį su horizontaliais vamzdynais ir sumažinant atsparumo praradimą. Ši konstrukcija turi žemą svorio centrą ir užtikrina stabilų veikimą, todėl tinkama scenarijuose, kuriuose yra pakankamai erdvės žemėje, pavyzdžiui, didelėse dirbtuvėse ar komunalinėse vandens gamyklose, kur patogios priežiūros operacijos.

II. Veikimo charakteristikų palyginimas: energijos suvartojimas, galvos ir kavitacijos atsparumas

Be struktūrinių skirtumų, šių dviejų našumo skirtumai tiesiogiai veikia veiklos efektyvumą ir taikomas darbo sąlygas. Tai ypač akivaizdu dėl jų prisitaikymo atsižvelgiant į energijos suvartojimą, galvos atstumą ir atsparumą kavitacijai.

(I) Energijos suvartojimas ir efektyvumas

Kalbant apie hidraulinį efektyvumą, tiek ISG, tiek ISW išcentriniai siurbliai naudoja pažangias hidraulinių modelių konstrukcijas. Optimizavus sparnuotės srauto kanalą, jų efektyvumas vardinėmis darbo sąlygomis yra gana artimas, paprastai svyruoja nuo 75% iki 85%. Tačiau skiriasi kintamos apkrovos veikimo scenarijai:

• Horizontalus išcentrinis siurblys ISW turi švelnesnį siurblio korpuso srauto kanalą, todėl veikiant už vardinio srauto ribų sumažėja efektyvumas. Jis labiau tinka scenarijams su dideliais srauto svyravimais.
• ISG vertikalus išcentrinis siurblys palaiko stabilų efektyvumą esant vardiniam srautui, bet greičiau susilpnėja, kai srautas svyruoja. Jis labiau tinka scenarijams, kuriems taikomi pastovūs srauto reikalavimai.

Kalbant apie energijos suvartojimą:

• ISG siurblys sunaudoja mažiau energijos esant mažo srauto ir didelio slėgio darbo sąlygoms.
• ISW siurblys užtikrina didesnį energijos vartojimo efektyvumą didelio srauto ir mažo slėgio įrenginiuose.

(II) nuotolis

• ISG vertikalaus išcentrinio siurblio aukštis paprastai yra 5–125 m, todėl jis geriau patenkina „aukšto slėgio ir mažo srauto“ transportavimo poreikius. Jo vertikalios struktūros siurblio velenas jėgą pakelia tolygiau; dirbant aukšta galvute, sparnuotės išcentrinės jėgos perdavimas yra stabilesnis, o veleno nuokrypis dėl per didelio slėgio yra mažiau tikėtinas. Todėl jis dažnai naudojamas tokiuose scenarijuose kaip daugiaaukščių pastatų vandens tiekimas ir katilų tiekimo vanduo.
• ISW horizontalaus išcentrinio siurblio aukštis labiau orientuotas į „vidutinio žemo slėgio aukštį, didelį srautą“, paprastai svyruoja nuo 3 m iki 80 m. Jo horizontali konstrukcija gali geriau prisitaikyti prie stabilaus didelio srauto terpės transportavimo ir išvengti per didelės ašinės jėgos, kurią sukelia aukšta galva. Jis tinka scenarijams, kai keliami maži slėgio reikalavimai, bet dideli srauto poreikiai, pvz., vandens perdavimas komunalinių vamzdynų tinklui, pramoninis cirkuliacinis vanduo ir žemės ūkio drėkinimas.

(III) Atsparumas kavitacijai: ISW turi kraštą

ISW horizontalaus siurblio grynoji teigiama siurbimo aukštis (NPSH) paprastai yra 0,5–1,5 m mažesnė nei ISG siurblio. Jo siurbimo angos dizainas yra labiau optimizuotas, todėl jis mažiau linkęs į kavitaciją transportuojant lengvai išgaruojančią terpę arba esant dideliam siurbimo pasipriešinimui. Kita vertus, ISG vertikalus siurblys labiau tinka esant geroms siurbimo sąlygoms ir trumpiems vamzdynams.

III. Taikomų scenarijų palyginimas: svarbiausia yra atitiktis pagal pareikalavimą

(I) ISG vertikalus išcentrinis siurblys: pirmasis pasirinkimas siauros erdvės ir aukšto lygio scenarijams

• Antrinis vandens tiekimas daugiaaukščiuose namuose: Daugiaaukščių namų gyventojams reikalingas palyginti aukštas vandens slėgis, o įrangos patalpos dažniausiai yra ant stogo arba siaurame rūsyje. Vertikalus išcentrinis siurblys ISG puikiai tinka šiam scenarijui, nes turi mažo grindų ploto ir aukšto slėgio privalumus.
• Mažos pramonės įrangos palaikymas: pvz., CNC staklių aušinimo sistemos ir tiekiamojo vandens sistemos mažiems katilams. Šie scenarijai turi stabilų srauto poreikį ir ribotą montavimo vietą, o ISG siurblį galima integruoti į dujotiekį, kad būtų sutaupyta vietos.
• Vandens cirkuliacija komercinėse patalpose: Įskaitant aušinimo vandens cirkuliaciją centriniams oro kondicionieriams viešbučiuose ir gaisrinio vandens tiekimo sistemas prekybos centruose. Vertikali ISG siurblio konstrukcija palengvina prijungimą prie vamzdynų lubose arba kampe, nepažeidžiant patalpų išdėstymo.

(II) ISW horizontalus išcentrinis siurblys: pagrindinė parinktis didelės erdvės ir didelio srauto scenarijams

• Komunalinio vandens valymas: įskaitant regeneruoto vandens pakartotinį naudojimą nuotekų valymo įrenginiuose ir vamzdynų perdavimą vandentiekio įrenginiuose. Šie scenarijai turi didelį srauto poreikį ir pakankamai žemės ploto, o horizontalus ISW siurblio išdėstymas leidžia montuoti partiją ir atlikti centralizuotą priežiūrą.
• Didelio masto pramoninė gamyba: pavyzdžiui, žaliavų transportavimas chemijos įmonėse ir aušinimo cirkuliuojančio vandens sistemos metalurgijos gamyklose. Šie scenarijai turi didelius srauto svyravimus ir reikalauja atsparumo kavitacijai, o ISW siurblys turi geresnį stabilumą ir prisitaikymą prie šių poreikių.
• Žemės ūkio ir civilinis drėkinimas: įskaitant dirbamos žemės drėkinimą ir vandens keitimą dideliuose žuvų tvenkiniuose. Šie scenarijai turi mažą slėgio poreikį, bet didelį srauto poreikį, o ISW siurblio savybės – mažas energijos suvartojimas ir lengva priežiūra gali sumažinti ilgalaikes eksploatavimo išlaidas.

IV. Montavimo ir priežiūros palyginimas

Montavimo sunkumai ir priežiūros išlaidos yra veiksniai, kurių negalima ignoruoti ilgai naudojant. Skirtumai tarp šių dviejų šioje dimensijoje tiesiogiai įtakoja veiklos efektyvumą vėlesniame etape.

(I) Įrengimas

• ISG vertikaliam išcentriniam siurbliui: montavimui nereikia atskiro pagrindo. Tereikia siurblio korpuso flanšą prijungti prie dujotiekio flanšo ir išsiplėtimo varžtais pritvirtinti siurblio kojeles. Vienas asmuo vieną įrangą gali sumontuoti per pusę dienos, todėl ji ypač tinka esamų sklypų atnaujinimo projektams. Tačiau reikia pažymėti, kad jo vertikaliai konstrukcijai keliami aukšti įrengimo statmenumo reikalavimai. Jei siurblio veleno posvyris viršija 0,1 mm/m, tai lengvai sukels greitesnį guolių susidėvėjimą.
• ISW horizontaliam išcentriniam siurbliui: pirmiausia reikia išpilti betoninį pagrindą arba sumontuoti plieninį laikiklį, kad pagrindo lygio paklaida neviršytų 0,2 mm/m. Tada pritvirtinkite siurblio korpusą prie pagrindo ir galiausiai prijunkite vamzdyną. Montavimo ciklas yra apie 1-2 dienas, todėl jis labiau tinka ankstyvam naujų statybos projektų planavimui. Tačiau jo horizontalus išdėstymas turi didesnį pamato lygumo gedimų toleranciją, o nedidelis žemės nuosėdos neturės lengvai įtakos įrangos veikimui.

(II) Priežiūra

ISW horizontalus išcentrinis siurblys yra patogesnis techninei priežiūrai: dėl horizontalaus variklio ir siurblio korpuso pasiskirstymo išmontavimo metu jam tereikia nuimti movos skydą ir atlaisvinti jungiamuosius varžtus, kad variklis būtų atskirtas nuo siurblio korpuso. Keičiant pažeidžiamas dalis, tokias kaip sparnuotės ir sandarikliai, dujotiekio perkelti nereikia. Techninės priežiūros personalas gali dirbti ant žemės, o tai yra labai saugu. Pavyzdžiui, kai sandariklis nuteka, techninės priežiūros personalui nereikia lipti aukštai ir pakeisti gali per 1–2 valandas.

Vertikalaus išcentrinio siurblio ISG atveju, kadangi variklis yra viršuje, atliekant techninę priežiūrą, pirmiausia reikia nuimti variklio laidus ir tvirtinimo varžtus ir pakelti variklį, kad galėtumėte pasiekti vidinius siurblio korpuso komponentus. Jei jis įrengiamas siauroje erdvėje ar aukštybinėje technikos patalpoje, būtina naudoti kraną arba kėlimo įrangą, dėl to ilgas priežiūros ciklas ir didelė kaina. Todėl scenarijuose, kuriems keliami dideli priežiūros patogumo reikalavimai (pvz., neprižiūrimos siurblinės), labiau rekomenduojamas ISW horizontalus išcentrinis siurblys.

V. Atrankos santrauka: 3 žingsnių greitas sprendimas

• Patikrinkite erdvę: rinkitės ISG vertikalų siurblį siauroms erdvėms ir ISW horizontalų siurblį, kad būtų pakankamai vietos.
• Patikrinkite darbo sąlygas: rinkitės ISG siurblį, kad atitiktumėte aukšto slėgio ir mažo srauto reikalavimus, o ISW siurblį – vidutinio ir mažo slėgio ir didelio srauto poreikiams.
• Patikrinkite priežiūros poreikius: Pasirinkite ISW siurblį, kad galėtumėte dirbti be priežiūros ir patogiai prižiūrėti; rinkitės ISG siurblį, jei reikia ilgų priežiūros intervalų ir ribotos erdvės.

Išvada

ISG vertikalūs išcentriniai siurbliai ir ISW horizontalūs išcentriniai siurbliai turi savų privalumų, o pasirinkimo pagrindas yra „pritaikymas“ – suderinimas su jūsų erdve, darbo sąlygomis ir priežiūros reikalavimais. Jei vis dar nesate tikri, ar pasirinksite optimalų siurblio modelį konkrečioms darbo sąlygoms,TeffikoProfesionali komanda gali suteikti nemokamą atrankos konsultaciją. Turime didelę taikymo patirtį ir galime rekomenduoti tinkamiausią ir efektyviausią sprendimą pagal jūsų specifinius parametrus (pvz., srauto greitį, aukštį, terpės charakteristikas, montavimo aplinką ir kt.), užtikrinantį stabilų ir energiją taupantį jūsų skysčių sistemos darbą.
