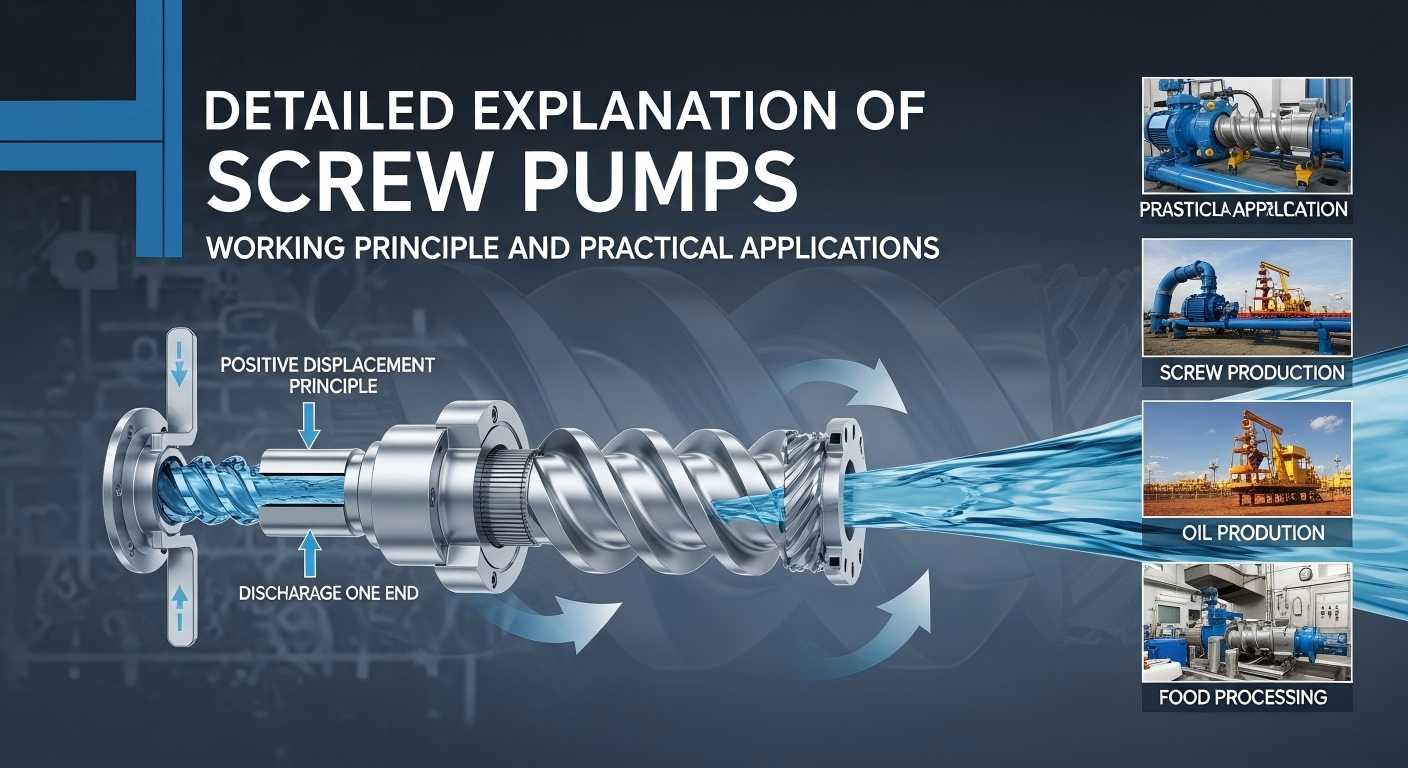

Išsamus sraigtinių siurblių paaiškinimas

Darbo principas ir praktinis pritaikymas

Sraigtiniai siurbliaiyra viena iš seniausių ir patikimiausių darbinio tūrio siurblių technologijų pramoninio skysčių tvarkymo sektoriuje. Visas jų gaminių asortimentas, įskaitant vieno sraigtinius, dviejų sraigčių ir trijų sraigtų siurblius, plačiai naudojamas naftos ir dujų, chemijos, jūrų ir kitose pramonės šakose. Šie siurbliai sulaukė pasaulinio klientų pripažinimo dėl savo patikimo veikimo ir pritaikytų sprendimų. Nepaisant paprastos struktūros, daugelis inžinierių neturi išsamaus darbo principo ir pasirinkimo programų supratimo. Šiame straipsnyje pateikiamas išsamus paaiškinimas, pagrįstasTEFFIKOinžinerinė praktika, padedanti priimti sprendimus dėl įrangos pasirinkimo ir maksimaliai padidinti optimalų sraigtinių siurblių veikimą.

Sraigtinių siurblių veikimo principas

Sraigtinio siurblio šerdis turi tiekti skystį išilgai vieno ar kelių besisukančių varžtų ašies. Kai varžtai sukasi, sraigtinė konstrukcija sudaro sandarias kameras, kurios juda iš įsiurbimo angos į išleidimo angą. Kiekvienas apsisukimas įtraukia fiksuotą skysčio tūrį ir stumia jį į priekį.

Pagrindinis jo pranašumas yra srautas be impulsų. Skirtingai nuo išcentrinių siurblių, kurie skystį perduoda kinetine energija, sraigtiniai siurbliai tiekia beveik pastovų srautą, o tai labai svarbu naudojant procesui jautrias programas, tokias kaip tepimo sistemos, hidraulinės pavaros ir tikslus matavimas.

Vieno sraigto, dviejų sraigtų ir trijų varžtų konstrukcijos

• Vieno sraigto siurblys(ertmės siurblys)veikia su besisukančiu rotoriumi ir fiksuotu guminiu statoriumi. Sraigtinė konstrukcija sudaro kelias ištisines kameras, kurios varo skystį iš įsiurbimo angos į išleidimo angą. Jis tinka didelio klampumo ir šlyčiai jautriems skysčiams, tačiau turi apribojimų sukimosi greičiui ir atsparumui temperatūrai.
• Dviejų sraigtų siurblyspriima du tarpusavyje besisukančius, priešingai besisukančius varžtus. Jis gali apdoroti didelio klampumo ir pusiau lakius skysčius, veikia didesniu greičiu nei vieno sraigtiniai siurbliai ir yra plačiai naudojamas žalios naftos vamzdynų transportavimui, naftos perdirbimo gamyklų žalios naftos tiekimui ir hidraulinėms sistemoms.
• Trigubas sraigtas siurblyssusideda iš vieno sraigto ir dviejų įsukamų varžtų. Varomojo sraigto sriegio sujungimas su varomaisiais varžtais sudaro sandarias kameras, kurios užtikrina didesnį slėgį ir didesnį efektyvumą. Jis tinka švariems, tepantiems skysčiams, tokiems kaip hidraulinė alyva ir mazutas.

Pagrindiniai pranašumai prieš išcentrinius siurblius

• Stipri savaiminio įsisiurbimo galimybė:Siurbimo pakėlimas gali siekti daugiau nei 6 metrus, nereikia papildomos užpildymo įrangos, greitas paleidimas, prisitaiko prie žemo skysčio lygio ir dažnų paleidimo-sustabdymo scenarijų.
• Pritaikomas didelio klampumo terpėms:Kuo didesnis vidutinis klampumas, tuo stabilesnis transportavimo efektyvumas, kurį išcentriniai siurbliai vargu ar gali pasiekti.
• Mažos šlyties pernešimas:Skystis sklandžiai tiekiamas ašine kryptimi be turbulencijos, tinka emulsijoms ir suspensijoms ir efektyviai apsaugo šlyčiai jautrias terpes.
• Stabilus srautas:Nėra slėgio pulsacijos, sumažinamas vamzdyno įtempis, veikia su mažesniu triukšmu ir užtikrina stabilius gamybos procesus.
• Dviejų krypčių veikimas:Skystis gali būti tiekiamas atbuline eiga, pakeičiant varžtų sukimosi kryptį, todėl tai suteikia lankstumo pramoniniams scenarijams.

Bendros taikymo sritys

• Naftos ir dujų pramonė:Žalios naftos transportavimas, vamzdynų slėgis, mazuto tiekimas.
• Hidraulinės sistemos:Pramoniniai presai, mobili įranga, jūrinės vairo pavaros.
• Tepimo sistemos:Pavarų dėžės, kompresoriaus ir garo turbinos tepimas – be impulsų perdavimo funkcija leidžia išvengti slėgio svyravimų tepimo sistemose ir prailgina įrangos tarnavimo laiką.
• Rafinavimo pramonė:Asfalto, alyvos likučių ir polimerų transportavimas.
• Chemijos pramonė:Dervos, klijų ir spausdinimo rašalo transportavimas – mažos šlyties pernešimas apsaugo terpės savybes, apsaugo nuo gaminio gedimo ir prisitaiko prie korozinių ir didelio klampumo terpių.
• Jūrų sektorius:Denio technika, variklių tepimas, balasto sistemos – TEFFIKO sraigtiniai siurbliai prisitaiko prie sudėtingų jūrinių darbo sąlygų, atsparūs vibracijai ir smūgiams, užtikrina navigacijos saugumą.

Eksploatavimo sąlygų diapazonas

Sraigtiniai siurbliai geriausiai veikia tam tikruose parametrų diapazonuose. Optimalios darbo sąlygos yra šios:

• Sukimosi greitis:1000–3600 aps./min dviejų/trigubo sraigčių siurbliams; 300–1800 aps./min. vieno sraigtiniams siurbliams (mažesnis greitis).
• Klampumas:Optimalus taikomas klampumas paprastai yra 10–1000 cSt; Taip pat yra mažesnio arba didesnio klampumo terpėms skirtų konstrukcijų.
• Slėgis:Dviejų/trigubo sraigtų siurbliai gali pasiekti virš 200 barų; vieno sraigtiniai siurbliai paprastai yra mažesni nei 20 barų.
• Temperatūra:Apribota guolių ir varžtų medžiagomis, bendras temperatūros diapazonas yra nuo -40 ℃ iki +300 ℃.

Naudojimas neviršijant aukščiau nurodytų sąlygų pagreitins komponentų susidėvėjimą ir netgi sugadins.

Įprasti gedimų režimai ir prevencinės priemonės

• Guolių susidėvėjimas:Guoliai yra veikiami nuolatinių radialinių ir ašinių apkrovų. Pasirinkite guolius su atitinkama vardine apkrova ir stebėkite temperatūrą.
• Varžtų susidėvėjimas:Abrazyvinės dalelės terpėje ardys varžto paviršių. Įdėkite filtrą prie įėjimo arba naudokite varžtus, pagamintus iš sukietėjusių medžiagų.
• Žala dėl sausos eigos:Vieno sraigtiniai siurbliai su guminiais statoriais bus sugadinti akimirksniu dirbant sausai. Įrengti sausosios eigos apsaugos įtaisą.
• Perkaitimo žala:Aukšto slėgio ir mažo srauto sąlygos paprastai sukelia vidutinės temperatūros kilimą. Sumontuokite minimalaus srauto recirkuliacijos arba šilumos išsklaidymo įtaisą.

Klaidingos nuomonės, kurių reikia vengti renkantis

• Nesirinkite pagal švaraus vandens veikimo kreives, nes vidutinis klampumas labai paveikia siurblio veikimą.
• Neignoruokite būtinos grynosios teigiamos siurbimo galvutės (NPSHr), ypač didelio klampumo terpėms.
• Nesirinkite tik pagal maksimalų srautą; apsvarstykite srauto reguliavimo diapazoną ir dalinės apkrovos efektyvumą.

Santrauka

Sraigtiniai siurbliai turi nepakeičiamų pranašumų, palyginti su išcentriniais siurbliais: jie gali pernešti didelio klampumo, tepimo ir šlyčiai jautrią terpę, pasiekti be impulsų judėjimą ir pasižymi puikia savisiurbimo galimybe. Jų pagrindinių principų įsisavinimas padeda inžinieriams tinkamai pasirinkti ir išvengti ankstyvo įrangos gedimo, kurį sukelia dažnos klaidos. Kaip pasaulyje pirmaujantis prekės ženklas, turintis 20 metų patirtį sraigtinių siurblių srityje,TEFFIKOteikia patikimas ir efektyvias sraigtinio siurblio transportavimo paslaugas pramonės šakoms visame pasaulyje, naudodamas pažangias MTEP technologijas, griežtą kokybės patikrinimą (100 % visiškas visų gaminių patikrinimas), visą gaminių asortimentą ir pritaikytus sprendimus. Mes palaikome klientus viso proceso metu – nuo ​​atrankos gairių, įrangos tiekimo iki aptarnavimo po pardavimo, padedame jiems pasiekti efektyvų ir stabilų įrangos veikimą ir atskleisti naują pramoninių skysčių tvarkymo vertę.
