Išcentrinio siurblio išėjimo slėgio ir srauto santykis

Sukimosi greitis:yra „darbiniai arkliai“ tokiose pramonės šakose kaip vandens valymas, nafta ir dujos bei gamyba. Išėjimo slėgis (taip pat žinomas kaip išleidimo slėgis) ir srautas yra svarbiausi jų veikimo rodikliai. Šių dviejų koreliacija tiesiogiai lemia siurblio efektyvumą, energijos suvartojimą ir sistemos stabilumą. Nesvarbu, ar užsiimate inžineriniu projektavimu, įrangos eksploatavimu ar kitomis susijusiomis sritimis, šių santykių įsisavinimas yra raktas į optimizavimą įrangos veikimui ir išvengiant aplinkkelių. Žemiau, kartu su praktine pramonine patirtimi, analizuojame jų sąveiką, įtakos veiksnius ir praktinį pritaikymą – visas praktines įžvalgas.

I. Pagrindinis dėsnis: atvirkštinis proporcingas ryšys fiksuotomis sąlygomis

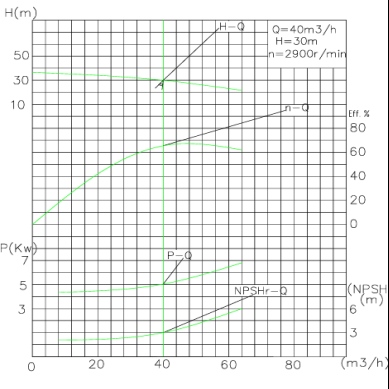

Esant pastoviam sukimosi greičiui ir sparnuotės skersmeniui, išcentrinio siurblio išėjimo slėgis ir srauto greitis yra atvirkščiai proporcingi. Šį dėsnį galima intuityviai atspindėti per Q-H kreivę (srauto greičio ir slėgio kreivę): aukštis yra tiesiogiai susijęs su slėgiu, o didėjant srauto greičiui, aukštis mažėja ir atvirkščiai.

Principas nesudėtingas: išcentriniai siurbliai perduoda energiją skysčiams per išcentrinę jėgą, kurią sukuria besisukantis sparnuotė. Kai srautas didėja, daugiau skysčio per laiko vienetą praeina sparnuotės kanalais. Tačiau, esant fiksuotam sukimosi greičiui, bendra sparnuotės išeiga yra ribojama, todėl kiekvienam skysčio vienetui skiriama energija mažėja, o išėjimo slėgis atitinkamai krenta. Pavyzdžiui, išcentrinio siurblio, kurio sukimosi greitis yra 1800 aps./min., išėjimo slėgis yra maždaug 4 barai, kai srautas yra 60 m³/h; kai srautas padidės iki 90 m³/h, slėgis greičiausiai sumažės iki maždaug 2,2 baro. Šis atvirkštinis proporcingas santykis galioja visiems išcentriniams siurbliams, dirbantiems jų projektavimo diapazone.

II. Pagrindiniai veiksniai, turintys įtakos slėgio ir srauto santykiui

Pagrindiniam atvirkštinės proporcingumo dėsniui įtakos turi šie veiksniai, dėl kurių Q-H kreivė nukrypsta ir taip keičiasi jų sąveika:

1. Sukimosi greitis:Pagal giminingumo dėsnius slėgis yra proporcingas sukimosi greičio kvadratui, o srautas yra proporcingas sukimosi greičiui. Padidinus sukimosi greitį (pvz., naudojant kintamo dažnio pavarą / VFD), sinchroniškai padidės ir slėgis, ir srautas, perkeliant visą Q-H kreivę aukštyn. Idealiomis sąlygomis sukimosi greičiui padvigubėjus, slėgis padidėja iki 4 kartų didesnio už pradinį, o srautas sinchroniškai padvigubėja.
2. Darbaračio skersmuo:Apkarpius sparnuotę, sinchroniškai sumažės ir slėgis, ir srautas. Čia taip pat galioja giminingumo dėsniai: slėgis proporcingas skersmens kvadratui, o srautas proporcingas skersmeniui. Paprastai 10 % sumažinus skersmenį slėgis sumažės maždaug 19 %, o srautas – 10 %.
3. Sistemos atsparumas:Tikrasis siurblio veikimo taškas yra jo Q-H kreivės ir sistemos pasipriešinimo kreivės sankirta. Tokie veiksniai kaip per siauri vamzdynai, užsikimšę filtrai ir per ilgi transportavimo atstumai padidins sistemos pasipriešinimą, todėl sumažės srautas – siurblys turi generuoti didesnį slėgį, kad įveiktų pasipriešinimą ir transportuotų skystį.
4. Skysčio savybės:Klampumas ir tankis yra pagrindiniai įtakojantys parametrai. Didelio klampumo skysčiai, tokie kaip alyva, turi didesnę vidinę trintį, todėl srautas ir slėgis yra mažesnis, palyginti su vandeniu; tankis tiesiogiai veikia slėgį (slėgis = tankis × gravitacija × aukštis), tačiau turi minimalų poveikį srauto greičiui.

III. Praktiniai pritaikymai: veikimo optimizavimas ir trikčių šalinimas

Aukščiau pateiktų įstatymų įsisavinimas gali padėti išspręsti praktines problemas ir tikslingai pagerinti veiklos poveikį:

1. Srauto greičio reguliavimas:Norėdami padidinti srautą, galite sumažinti sistemos pasipriešinimą plačiau atidarydami vožtuvus, pakeisdami didesnio skersmens vamzdynais arba padidindami siurblio sukimosi greitį per VFD; Norėdami sumažinti srautą, nenaudokite droselio vožtuvų (dėl kurių lengvai švaistoma energija) ir pirmenybę teikite sukimosi greičio mažinimui naudojant VFD, kad išlaikytumėte optimalų slėgio ir srauto balansą.
2. Slėgio trikčių šalinimas:Kai išėjimo slėgis per mažas, pirmiausia patikrinkite, ar darbaratis nesusidėvėjęs, ar nepakankamas sukimosi greitis ar per didelis sistemos pasipriešinimas. Padidinus sukimosi greitį arba pakeitus susidėvėjusį sparnuotę, slėgis gali būti atkurtas nepažeidžiant srauto greičio; kai slėgis per didelis, reikia sumažinti sistemos pasipriešinimą arba apkarpyti sparnuotės ratą.
3. Efektyvumo didinimas:Siurblys turi veikti šalia geriausio efektyvumo taško (BEP), kuris yra didžiausias efektyvumas Q-H kreivėje. Naudojant toliau nuo BEP (pvz., esant aukštam slėgiui ir mažam srautui), padidės energijos sąnaudos, taip pat gali atsirasti kavitacija, mechaniniai pažeidimai ir kitos problemos.

IV. Dažnai užduodami klausimai

K: Ar kuo didesnis išcentrinio siurblio išėjimo slėgis, tuo didesnis srautas?

A: Ne. Esant fiksuotam sukimosi greičiui ir sistemos pasipriešinimui, slėgis ir srauto greitis yra atvirkščiai proporcingi – paprastai kuo didesnis slėgis, tuo mažesnis srautas.

Kl .: Kaip padidinti srautą nemažinant slėgio?

A: Padidinkite sukimosi greitį naudodami VFD arba pakeiskite sparnuotę didesnio skersmens. Remiantis giminingumo dėsniais, abiem metodais galima sinchroniškai pagerinti srautą ir slėgį.

Kl .: Kokie pagrindiniai veiksniai turi įtakos išėjimo slėgiui?

A: Pagrindiniai veiksniai yra sukimosi greitis, sparnuotės skersmuo, sistemos atsparumas ir skysčio tankis. Tarp jų didžiausią poveikį turi sukimosi greitis ir skersmuo, todėl koreguojant jiems turėtų būti teikiama pirmenybė.

Išvada

Pagrindinis ryšys tarp išcentrinio siurblio išėjimo slėgio ir srauto greičio yra atvirkštinis proporcingumas fiksuotomis sąlygomis, tačiau jį galima lanksčiai optimizuoti koreguojant sukimosi greitį, sparnuotės dydį, sistemos pasipriešinimą ir skysčio savybes. Taikant šias žinias praktinėse operacijose galima ne tik pagerinti siurblio eksploatacines charakteristikas ir sumažinti energijos sąnaudas, bet ir išvengti prastovų, atsirandančių dėl įrangos gedimų. Reikėtų pažymėti, kad konkrečių naudojimo scenarijų atveju labai svarbu remtis siurblio Q-H kreive ir atlikti bandymus vietoje, kad būtų nustatytas optimalus veikimo taškas. Nesvarbu, ar projektuojant sistemą, ar vėliau šalinant triktis, norint veiksmingai ir stabiliai veikti išcentriniai siurbliai, būtina nuodugniai suprasti šį pagrindinį ryšį. Jei turite kitų klausimų dėl išcentrinio siurblio pasirinkimo, slėgio ir srauto parametrų derinimo, darbo sąlygų optimizavimo ir kt., nedvejodami kreipkitėsteff. Mes turime profesionalią techninę komandą, pritaikytus sprendimus ir visapusišką aptarnavimą po pardavimo, kad palydėtume efektyvų jūsų įrangos veikimą viso proceso metu ir padėtų išspręsti įvairius pramoninių skysčių transportavimo iššūkius.
