API 610 yra pagrindinis horizontalių išcentrinių siurblių standartas naftos chemijos, naftos dujų ir chemijos pramonėje. Pagal šį standartą pramoniniai išcentriniai siurbliai skirstomi į tris pagrindines konfigūracijas: OH pakabinamus siurblius, BB tarp guolių siurblius ir VS vertikalius pakabinamus siurblius. Turėdama daug metų giluminių tyrimų ir plėtros bei API 610 suderinamų siurblių gamybos patirties, Teffiko siūlo labai patikimus skysčių transportavimo sprendimus įvairioms pramonės šakoms, naudodama standartizuotą konstrukcijų dizainą ir didelę patirtį prisitaikant prie sudėtingų eksploatavimo sąlygų.

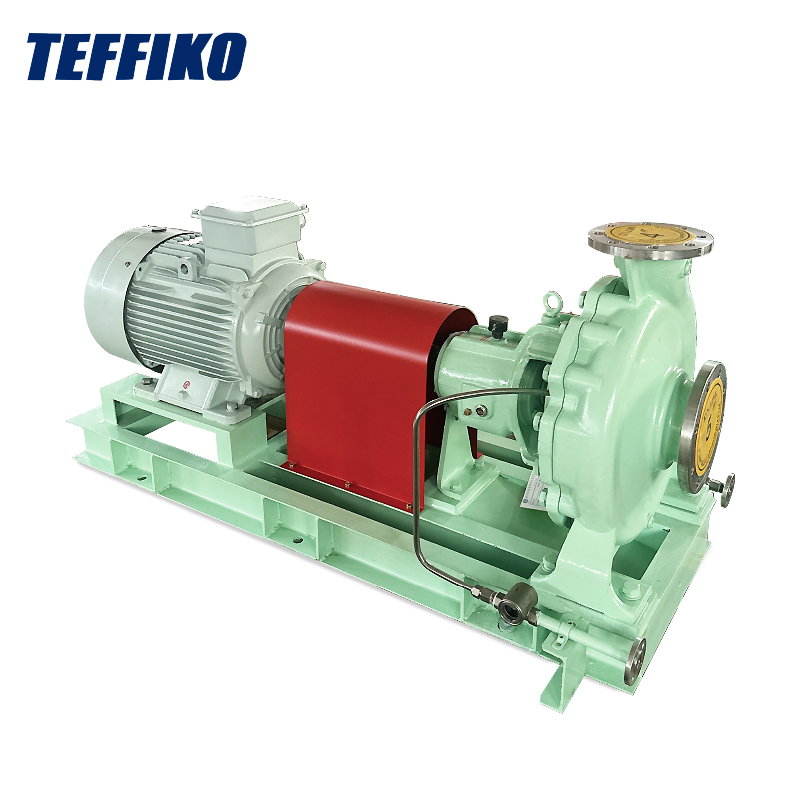

OH (pakabinamas siurblys):Darbaratis sumontuotas siurblio veleno gale, konsolinis už guolio korpuso ribų. Guolių mazgas yra visiškai izoliuotas nuo proceso skysčio. Tai pagrindinis lengvas horizontalus siurblio tipas.

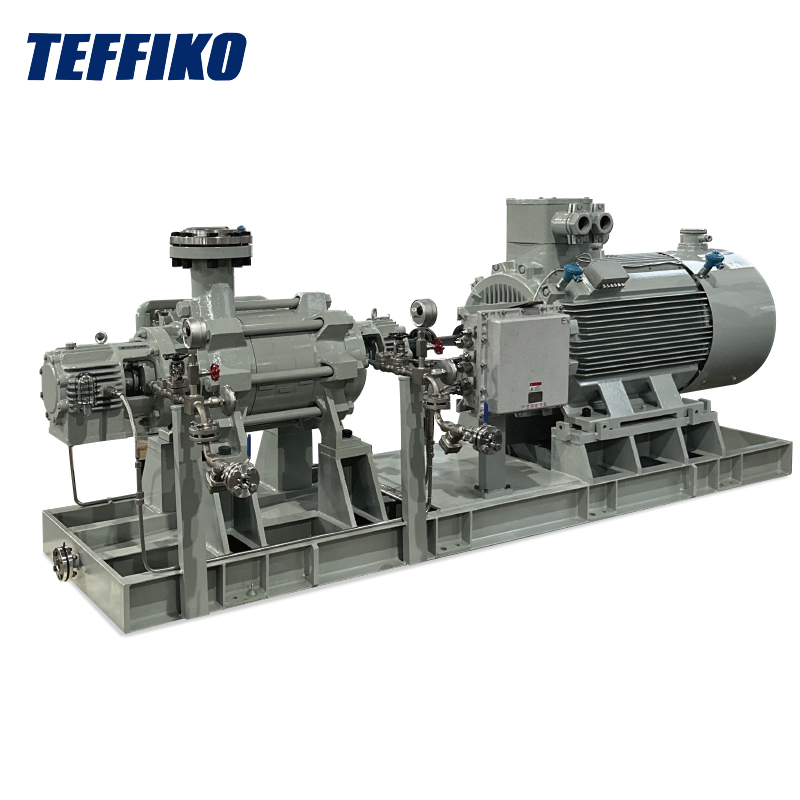

BB (tarp guolių siurblys):Darbaratis yra tarp dviejų guolių rinkinių su simetriška atramine struktūra, kuri labai pagerina rotoriaus pusiausvyrą ir bendrą atramos standumą sudėtingomis darbo sąlygomis.
VS (vertikalus pakabinamas siurblys):Siurblio velenas ir sparnuotė yra vertikaliai pakabinami ir panardinami į transportuojamą skystį. Jis dažniausiai taikomas vertikalių giliavandenių ir talpyklų transportavimo scenarijuose ir šiame dokumente nebus išsamiai aptariamas.
Kompaktiška bendra konstrukcija su nedideliu plotu, tinka projektams su erdvės apribojimais; paprastos priežiūros operacijos; patogus mechaninių sandariklių ir sparnuočių patikrinimas ir keitimas, o tai žymiai sumažina prastovų laiką; tinka stabilaus slėgio ir vidutinės hidraulinės apkrovos sąlygoms ir puikiai tinka komunalinėms paslaugoms atlikti.
Esant didelio sparnuotės skersmens ir aukšto slėgio sąlygoms, gali kilti didelė veleno įlinkio rizika, kurią riboja kabanti konstrukcija, o tai gali lengvai sukelti pernelyg didelę vibraciją. Jis netinka didelio srauto, aukštos temperatūros, aukšto slėgio nepertraukiamos sunkios apkrovos gamybos sistemoms. Jam būdingas trumpas tarnavimo laikas ir greitas sandariklio susidėvėjimas ilgalaikėmis sunkiomis eksploatavimo sąlygomis.
Įrenginių vandens transportavimas, cheminių reagentų dozavimas, lengvųjų angliavandenilių perdavimas, pagalbinis proceso skysčių transportavimas ir kitos nekritinės, su pertrūkiais ar mažos apkrovos darbai.
Simetriška rotoriaus atramos konstrukcija leidžia puikiai prisitaikyti prie apkrovos ir ypač aukšto veleno stabilumo; galintys ilgai veikti esant aukštai temperatūrai ir aukštam slėgiui esant mažoms dinaminėms veleno apkrovoms; subalansuotos rotoriaus jėgos efektyviai sumažina įrangos vibraciją ir ašinę trauką, užtikrindamos daug geresnį veikimo stabilumą, palyginti su OH siurbliais.
Didesnis įrangos svoris, didesnis plotas ir reikalavimai tvirtiems ir tvirtiems įrangos pamatams; sudėtingos ir sudėtingos konstrukcijos, ypač skirtos daugiapakopiams BB siurbliams; sudėtingos išmontavimo ir priežiūros procedūros su dideliu priežiūros darbų krūviu ir griežtais išlygiavimo tikslumo reikalavimais montuojant.
Naftos ir dujų tolimojo transportavimo vamzdynais, naftos telkinių vandens įpurškimo sistemos, naftos perdirbimo gamyklų amino-skysčio cirkuliacija, aukštos temperatūros bokšto dugno išleidimas, katilo tiekiamo vandens slėgis ir kitos svarbios nuolatinės gamybos pareigos.
Siekiant palengvinti greitą aparatinės įrangos konfigūracijų, našumo ir eksploatavimo bei priežiūros skirtumų tarp dviejų siurblių tipų diferencijavimą, toliau pateikta visa palyginimo lentelė pagal API 610 standartą apima pagrindinius pasirinkimo parametrus:
| Palyginimo elementas | OH pakabinamas siurblys | BB tarp guolių siurblys |
|---|---|---|
| Veleno palaikymo metodas | Vieno galo pakabinama atrama | Dviejų guolių simetriška atrama |
| Pėdsakas ir pagrindas | Kompaktiškas dydis su paprastu pagrindu | Didelis dydis reikalauja sustiprinto pagrindo |
| Slėgio valdymo pajėgumas | Tinka vidutiniam slėgiui | Tinka aukštam / ypač aukštam slėgiui |
| Srauto talpa | Nuo mažo iki vidutinio srauto | Nuo vidutinio iki didelio srauto su stipria apkrovos tolerancija |
| Lengva priežiūra | Paprasta konstrukcija su patogia priežiūra | Sudėtinga struktūra su išsamiomis priežiūros procedūromis |
| Ašinė apkrova ir deformacija | Atsiranda veleno įlinkis; vidutinio stabilumo | Subalansuotos apkrovos be didelių deformacijų |
| Rotoriaus dinamikos našumas | Ribota standumo riba su santykinai mažu sukimosi greičiu | Pakankamas tvirtumas, žema vibracija ir didelis stabilumas |
| Guolio tipas | Rutuliniai / ritininiai antifrikciniai guoliai | Movos / pakreipiamojo padėklo traukos guoliai |
| Antspaudo konfigūracija | Įprasti vienos / dvigubos kasetės mechaniniai sandarikliai | Praleidžiamo tipo / tandeminiai aukšto slėgio sandarikliai |
| Dažniausiai naudojamos medžiagos | 316 nerūdijantis plienas, dvipusis nerūdijantis plienas | Chromuotas plienas, Inconel, Hastelloy |
Projektams, kurių tikslas yra nebrangus, patogus eksploatavimas ir priežiūra esant ribotai erdvei, esant vidutinio ir žemo slėgio, mažo ir vidutinio srauto pagalbinėms komunalinėms paslaugoms, pirmenybė teikiama OH pakabinamiems siurbliams. Kritiniams nepertraukiamos gamybos įrenginiams, veikiamiems aukštos temperatūros, aukšto slėgio ir didelio srauto sąlygomis, kurioms taikomi griežti įrangos stabilumo, mažo gedimo dažnio ir ilgo eksploatavimo laiko reikalavimai, turi būti naudojami BB tarpguolių siurbliai. Norint pasirinkti siurblį, reikia visapusiškai įvertinti tokius parametrus kaip vidutinis korozija, klampumas ir paleidimo-išjungimo dažnis, kad būtų subalansuotas įrangos patikimumas ir projekto ekonomiškumas.
Dėl pritaikytų pirkimo reikalavimų, techninės informacijos, pavyzdžių, kainų ar masinio užsakymo sprendimo, nedelsdami susisiekite su mumis per (https://www.teffiko.com). Bendradarbiaukite su TEFFIKO komanda, kad aptartumėte savo taikymo reikalavimus ir rastumėte tinkamus sprendimus, atitinkančius jūsų gamybos poreikius.
