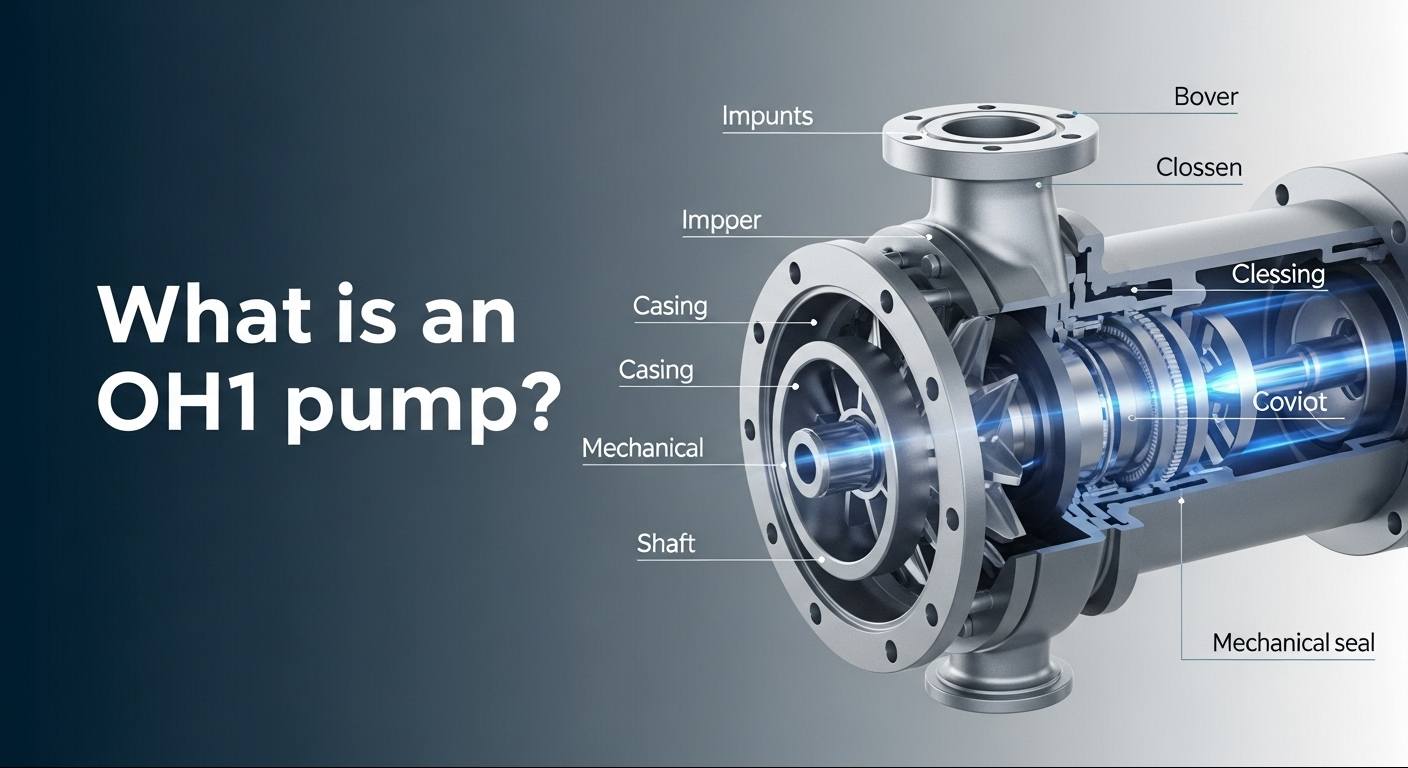

Kas yra OH1 siurblys?

Jei reguliariai dirbate su pramoniniais išcentriniais siurbliais, tikriausiai susidūrėte su „OH1“ modeliu – ir būkime sąžiningi, jį tikrai lengva sumaišyti su kitų tipų siurbliais. Daugelis inžinierių žino, kad išcentriniai siurbliai transportuoja skysčius, bet jei jų paklaustumėte, kuo OH1 siurblys yra išskirtinis? Daugumai jų bus sunku atsakyti. Ir net nepradėkite manęs dalyvauti pirkimų komandose – nesupratau modelio, bet garantuojama, kad baigsis netinkama įranga. Tačiau štai kas: OH1 siurbliai yra darbiniai arkliai tokiose pramonės šakose kaip nafta, energija ir chemikalai. Tai klasikinis pakabinamas siurblys, atitinkantis API 610 standartą (pasaulinis išcentrinių siurblių projektavimo kodas), o kai tik suprasite pagrindus, jie iš tikrųjų yra gana paprasti. Leiskite man paaiškinti pagrindines detales.

1. Pirma, išsiaiškinkime – kas tiksliai yra „OH1“?

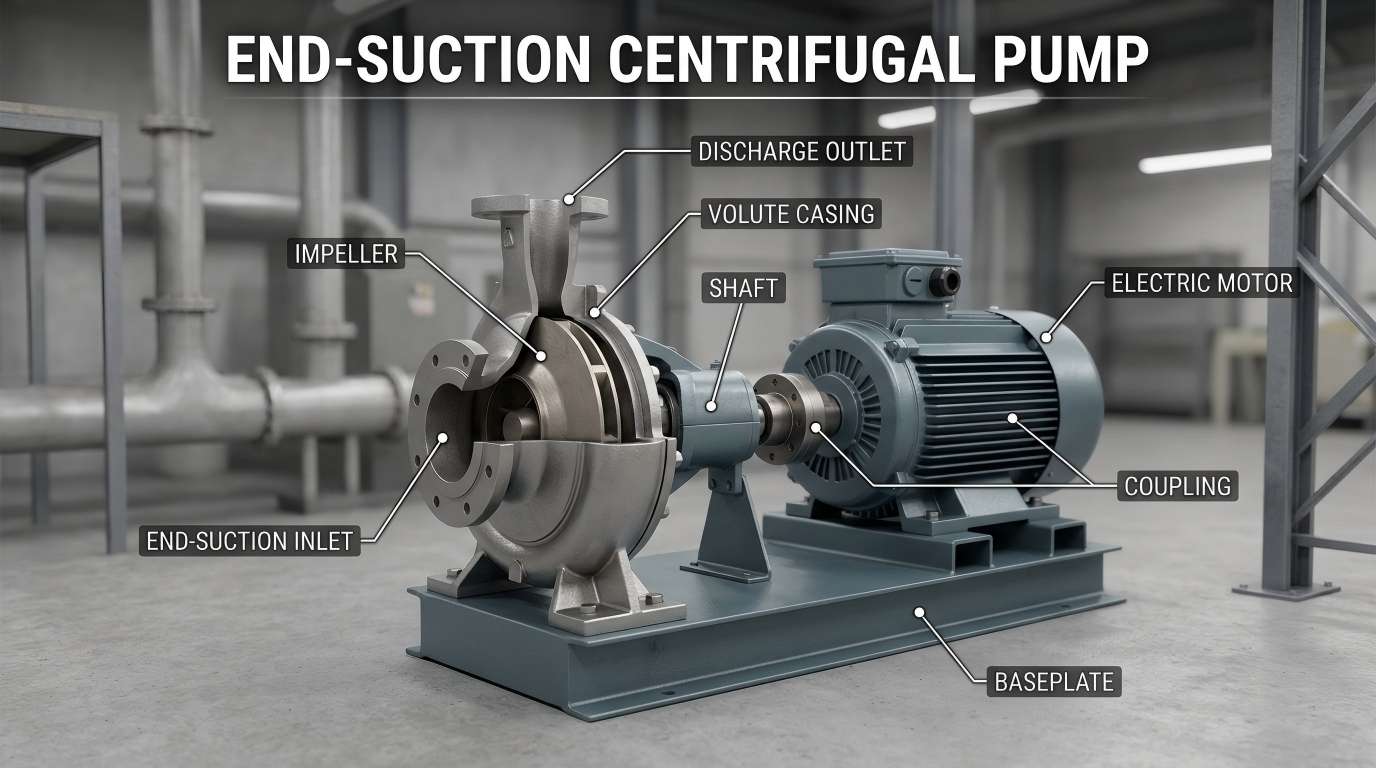

OH1 yra specifinis „pakabinamo išcentrinio siurblio“ tipas, apibrėžtas API 610 standarte. Suskirstykime pavadinimą: „OH“ reiškia „Overhung“ (tai prasminga, tiesa?), o „1“ reiškia, kad tai vienos pakopos, galinio siurbimo siurblys. Paprastais žodžiais tariant, tai reiškia, ką tai reiškia: sparnuotė (dalis, kuri judina skystį) yra pritvirtinta tik vienoje siurblio veleno pusėje, guolio korpusas yra integruotas tiesiai į siurblio korpusą, o guoliai palaiko tik vieną siurblio galą, taigi ir „perkabintas“ pavadinimas.

API 610 suskirsto išcentrinius siurblius į pagrindines grupes: OH (per kabančius), BB (tarp guolių), VS (vertikaliai pakabinti) ir kt. OH grupėje yra submodelių, tokių kaip OH1, OH2 ir OH3 – kiekvienas turi savo ypatybes. OH2 yra dviejų pakopų pakabinamas siurblys (idealiai tinka aukštam slėgiui), o OH3 prideda papildomų komponentų, kad subalansuotų ašines jėgas. Bet OH1? Tai pati paprasčiausia. Jokių įmantrių papildomų funkcijų – tik dėmesys vidutinės ir žemos galvos aplikacijose. Štai kodėl tai yra universaliausias pakabinamas siurblys daugumoje pramoninių sąlygų – nereikia per daug komplikuoti dalykų, kai to nereikia.

2. ProjektavimasOH1 siurbliai: 4 praktiniai privalumai

Kodėl tiek daug pramonės šakų pasikliauja OH1 siurbliais? Svarbiausia yra jų dizainas, kuris išsprendžia realias problemas. Čia yra jų išskirtiniausios savybės:

• Kompaktiška, erdvę taupanti konstrukcija:Guolių korpusas ir siurblio korpusas yra išlieti kaip vientisas gabalas, todėl nereikia papildomų atramų. Mačiau tai iš pirmų lūpų: OH1 siurblys su tokiu pačiu srautu yra 30% trumpesnis nei dvigubo siurbimo siurblys. Tai išsigelbėjimas ankštose erdvėse, pavyzdžiui, naftos chemijos gamyklose ar elektrinių katilinėse, kur svarbus kiekvienas centimetras. Nereikia pertvarkyti vamzdžių ar plėsti erdvės – tiesiog įkiškite jį tiesiai.
• Patikimas sandarinimas, puiki nuotėkio prevencija:Nuotėkis yra didelis galvos skausmas, ypač dirbant su degiomis terpėmis, tokiomis kaip žalia nafta ar ėsdinančios cheminės medžiagos. OH1 siurbliai standartiškai komplektuojami su mechaniniais sandarikliais (kai kuriuos modelius galima patobulinti į dvipusius sandariklius), o sandariklių paviršiai dažniausiai yra pagaminti iš silicio karbido ir grafito – pakankamai tvirti, kad atlaikytų aukštą temperatūrą ir nusidėvėjimą. Esant normaliai eksploatacijai, nuotėkis yra mažesnis nei 5 mililitrai per valandą – daug geriau nei senamadiški sandarinimo tarpikliai. Kažkada dirbau su chemijos gamykla, kuri perėjo prie OH1 siurblių, o su nuotėkiu susiję jų išjungimai sumažėjo beveik 80%.
• Guoliai, kuriems nereikia nuolatinio dėmesio:Juose naudojami dviejų eilių cilindriniai ritininiai guoliai, kurie tvirtai sugriebia veleną ir atlaiko tiek radialines, tiek ašines jėgas. Be to, guolio korpuse yra įmontuota tepalinės alyvos cirkuliacijos sistema, kuri palaiko vėsumą naudojant purslų tepimą. Įprastus išcentrinius siurblius reikia papildyti alyva kas 3 mėnesius, o OH1 siurblius? Galite pratęsti iki 6–12 mėnesių. Tai reiškia mažiau išjungimų – lengvai 2–3 mažiau per metus. Visą parą veikiančioms gamykloms tai yra didžiulis produktyvumo padidėjimas.
• Energijos efektyvumas:Darbaratis turi atgal lenktą mentės konstrukciją, kurią optimizavo inžinieriai, remdamiesi skysčio mechanika, kad sumažintų sūkurį siurblio viduje. Siurblio srauto kanalai taip pat yra poliruoti, kad būtų sumažintas pasipriešinimas. Kartą mačiau bandymų duomenis, rodančius, kad OH1 siurblys yra 8–12% efektyvesnis nei įprastas pakabintas siurblys esant tokiam pat srautui. Greitai paskaičiuokime: jei per valandą perkeliate 100 kubinių metrų vandens, tai per dieną sutaupysite 20 kWh. Per metus tos santaupos sudaro nemažą sumą.

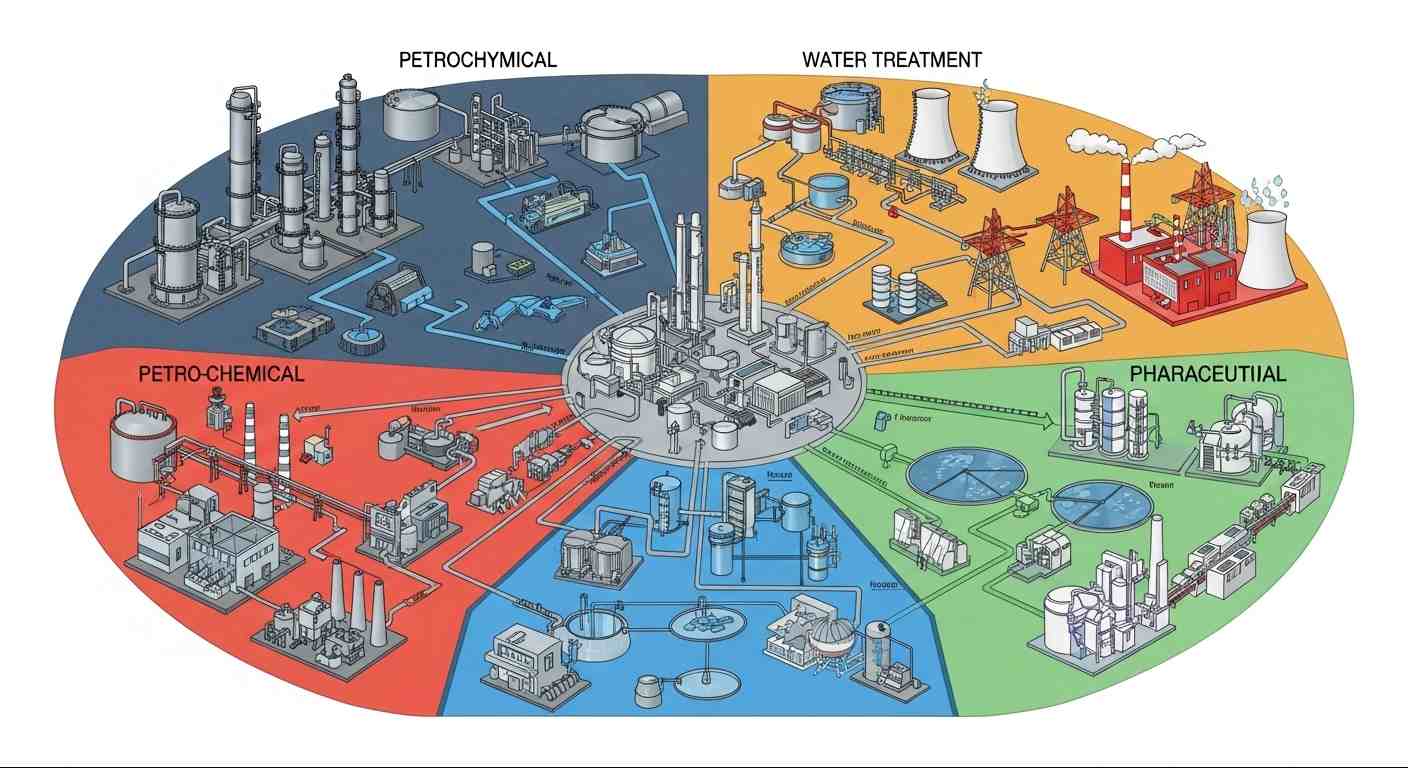

3. Kur rasti OH1 siurblius: 4 pagrindinės pramonės šakos

Šis siurblys yra ne tik gerai suprojektuotas, bet ir puikiai tinka konkrečioms darbo sąlygoms. Čia pateikiami dažniausiai naudojami taikymo scenarijai:

• Naftos chemijos pramonė:Jų yra visur naftos perdirbimo gamyklose, daugiausia naudojamos mažo klampumo terpėms, tokioms kaip žalia nafta ir benzinas, transportuoti. Paimkite, pavyzdžiui, žalios naftos saugyklą: alyvą reikia perkelti į distiliavimo bokštą be nuotėkių, o kompaktiškas OH1 siurblio dydis puikiai tinka tarp tankių vamzdynų. Be to, jo srautas yra ypač stabilus (su paklaida mažesnė nei 2%), todėl distiliavimo bokštas niekada negauna per daug ar per mažai tiekimo – jokių netikėtų išjungimų.
• Energetikos pramonė:Šiluminės elektrinės ir biomasės jėgainės naudoja OH1 siurblius vandens tiekimui į katilus. Katilams reikalingas pastovus vidutinio slėgio vandens srautas, o OH1 siurbliai puikiai tenkina šį poreikį. Kartą dirbau su 300 MW agregatu, kuriame buvo du OH1 siurbliai – vienas veikiantis, kitas budėjimo režime. Jie gali atlaikyti iki 180°C temperatūrą, o jų efektyvumas padeda sumažinti bendras įrenginio energijos sąnaudas.
• Vandens valymo pramonė:Komunalinės nuotekų gamyklos ir pramoninių nuotekų įrenginiai mėgsta juos naudoti švariam vandeniui arba mažos koncentracijos nuotekoms transportuoti. Siurblio korpusas paprastai yra pagamintas iš 304 arba 316 l nerūdijančio plieno arba korozijai atsparaus ketaus, todėl jis nerūdys nuo nuotekose esančių cheminių medžiagų. Be to, jo galinio siurbimo konstrukcijos užsikimšimo tikimybė yra daug mažesnė nei povandeninių siurblių – jokie pluoštai neapvynioja sparnuotės. Puikiai tinka mažiems ir vidutiniams vandens valymo įrenginiams, kurių našumas yra 50–500 kubinių metrų per valandą.
• Farmacijos pramonė:Čia būtini maistiniai OH1 siurbliai. Jie atitinka GMP (geros gamybos praktikos) standartus, su itin lygiomis vidinėmis sienelėmis (šiurkštumas Ra ≤ 0,8 μm), todėl skysti vaistai prie jų neprilips. Tarpinės taip pat pagamintos iš maistinės gumos, todėl medžiagos neužterštos. Mačiau juos vakcinų laboratorijose ir farmacijos gamyklose, daugiausia naudojamos skysčiams maišyti ir transportuoti gamybos linijose.

4. Kaip pasirinkti tinkamą OH1 siurblį: 5 nepastebimi patarimai

Išsirinkti OH1 siurblį nėra sunku – tiesiog atlikite šiuos penkis veiksmus:

• Pradėkite nuo transportuojamo skysčio:Jei dirbate su aukštos temperatūros terpėmis (pvz., karšta alyva, kurios temperatūra viršija 120 °C), rinkitės modelį su aušinimo apvalkalu – priešingu atveju guoliai perdegs. Jei naudojate didelio klampumo terpę (pvz., tepalinę alyvą, kurios masė didesnė nei 50 cSt), rinkitės modelį su didesne sparnuotės įleidimo anga – dėl per mažo įleidimo angos srautas bus nepakankamas. Jei naudojate rūgštinę terpę (pvz., druskos rūgštį), praleiskite įprastą nerūdijantį plieną ir naudokite Hastelloy (korozijai atsparų lydinį). Kartą mačiau, kad gamykla naudoja standartinį OH1 siurblį rūgščiai, ir tai truko tik 6 savaites.
• Negailėkite srauto greičio ir viršutinės maržos:Niekada nesirinkite siurblio pagal „tikslius“ srauto poreikius – pridėkite 10 % maržą. Pavyzdžiui, jei jums reikia gabenti 80 kubinių metrų per valandą, pasirinkite modelį, kurio našumas yra 90 kubinių metrų per valandą. Kalbant apie aukštį (siurblio išėjimo slėgį), nepamirškite atsižvelgti į vamzdyno pasipriešinimą: jei 100 metrų vamzdžiu perkeliate vandenį 15 metrų aukštyje, jums reikės siurblio su 25 metrų aukščio galvute (papildomi 10 metrų skirti vamzdyno pasipriešinimui įveikti). Dėl nepakankamo slėgio siurblys veiks perkrovai ir greitai suges.
• Apsvarstykite diegimo aplinką:Jei montuojate lauke, rinkitės modelį su apsauga nuo lietaus – į guolio korpusą patekęs vanduo sugadins guolius. Ankštose erdvėse (pvz., 1 metro pločio kambaryje) rinkitės horizontalų trumpo veleno modelį – bendras ilgis mažesnis nei 1,2 metro. Jei netoliese yra vibracijos šaltinis (pvz., kompresorius), pridėkite amortizatorių – vibracija pažeidžia sandariklius greičiau nei bet kas kitas.
• Energijos vartojimo efektyvumo klausimai:Pirmos klasės energijos vartojimo efektyvumo siurbliai sutaupo 15–20 % daugiau elektros energijos nei trečios klasės. Dirbant 8 valandas per dieną, tai yra beveik 10 000 juanių per metus sutaupoma elektros energijos. Iš anksto išleisti šiek tiek daugiau didelio efektyvumo modeliui tikrai verta.
• Pasirinkite tinkamus priedus:Jei naudojate toksiškas medžiagas, tokias kaip metanolis, atnaujinkite į dvipusius sandariklius ir sandarinimo skysčio sistemą – tai apsaugo nuo nuotėkio. Jei norite nuotoliniu būdu stebėti įrangos būklę, įdiekite vibracijos jutiklius ir temperatūros siųstuvus. Kai guoliai pradės dilti, vibracijos vertė pasieks 4,5 mm/s, o tai suaktyvins išankstinį įspėjimą, kad nesusidurtumėte su staigiais gedimais.

5. Kaip prižiūrėti OH1 siurblį: 3 paprasti patarimai (nereikia specialisto)

Daugelis žmonių skundžiasi, kad siurblio priežiūra yra varginanti, tačiau OH1 siurbliai tikrai nereikalauja priežiūros – tiesiog atlikite šiuos tris dalykus:

• Kasdienės patikros (maks. 5 minutės): kiekvieną savaitę apčiuopkite guolius – jei jie viršija 70°C, pakeiskite tepalinę alyvą. Kiekvieną mėnesį patikrinkite sandariklį – jei nuotėkis viršija 10 mililitrų, pakeiskite sandariklio komponentus. Kas ketvirtį išvalykite įleidimo filtrą – užsikimšę filtrai sumažina srautą. Šioms užduotims atlikti net nereikia išardyti siurblio – sutaupysite pusę laiko, palyginti su dvigubo siurbimo siurblio priežiūra.
• Trikčių šalinimas: pradėkite nuo pagrindų: Sumažėjęs srautas? Pirmiausia patikrinkite įleidimo vamzdį - dažniausiai kaltininkas yra užsikimšimas. Tada patikrinkite sparnuotės ratą – vienpakopius sparnuočius lengva pakeisti. Padidėjusi vibracija? Patikrinkite guolių tarpą (pakeiskite guolius, jei tarpas viršija 0,1 mm) ir siurblio veleną – vienpakopiai velenai gali būti ištiesinti, jei jie sulenkti, kitaip nei daugiapakopiai velenai, kuriuos reikia visiškai pakeisti. Nesandarios sandarikliai? Patikrinkite sandariklio paviršių – įbrėžimus galima pašalinti šlifuojant, nereikia keisti viso sandariklio mazgo.
• Kasmetinė gili priežiūra: kartą per metus išardykite guolio korpusą ir pakeiskite ličio pagrindo tepalą – neperpildykite jo, tiesiog užpildykite iki 1/2–2/3 guolio korpuso tūrio (perpildymas sukelia perkaitimą). Priveržkite varžtus, jungiančius siurblio korpusą su pagrindu – dėl atsilaisvinusių varžtų siurblio velenas iškrypsta. Užtepkite epoksidinės dervos sluoksnį ant sparnuotės ir uždarykite ertmę, kad išvengtumėte rūdžių. Visas šias užduotis galima atlikti ant žemės – nereikia krano.

Išvada

Dienos pabaigoje OH1 siurblys yra tik tvirtas, praktiškas įrankis. Jis neturi išgalvotų daugiapakopių siurblių savybių, tačiau pasižymi tuo, kam jis skirtas – nuo ​​vidutinio iki žemo slėgio, stabiliu srautu ir lengva priežiūra. Įmonėms tai reiškia mažiau galvos skausmo ir mažesnes bendrąsias nuosavybės išlaidas per visą įrangos eksploatavimo laiką.

Jei vis dar esate ant tvoros – galbūt nesate tikri, kokia medžiaga tinka jūsų skysčiui arba kaip integruoti siurblį į esamą sistemą – nesijaudinkite. Mūsų komanda adresuTeffikosu šiais dalykais susiduria kiekvieną dieną. Nesvarbu, ar jums reikia pagalbos dėl pasirinkimo, diegimo palaikymo ar trikčių šalinimo po įdiegimo, mes jums padėsime. Nereikia spėlioti –tiesiog ištiesk ranką.
