Išcentrinis siurblys OH3: geriausias pasirinkimas siauroms erdvėms

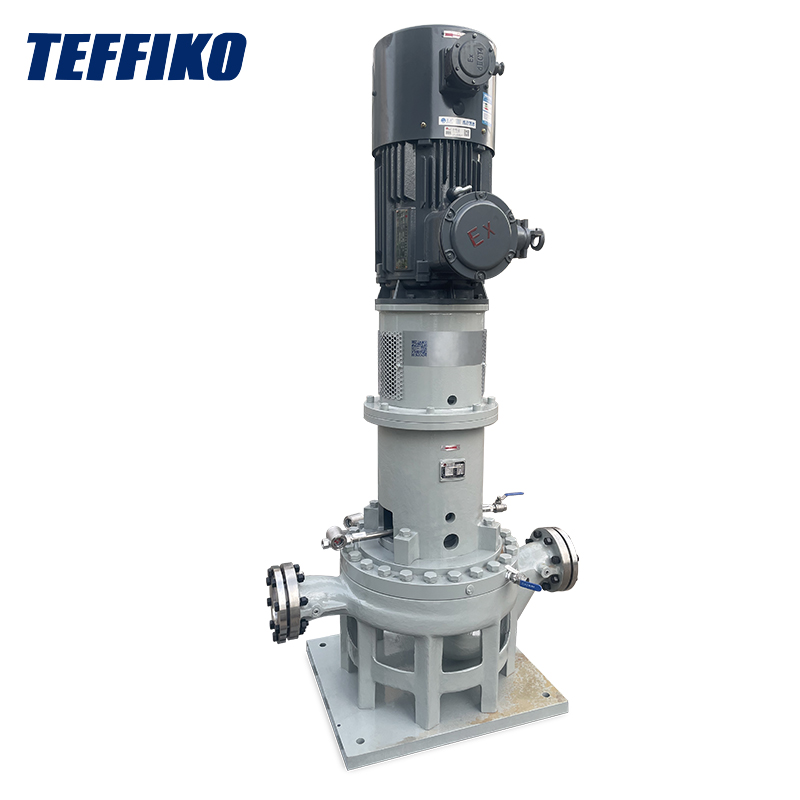

TheOH3 išcentrinis siurblyspaliko man gilų įspūdį – jį galite pastebėti visur, nuo naftos perdirbimo gamyklų vamzdžių stelažų ir perpildytų jūrinių platformų denių iki elektrinių aukšto slėgio vamzdynų sistemų. Iš kitų siurblių modelių jį išskiria patikimos ir patvarios savybės: vertikali konstrukcija, taupanti erdvę, modulinė konstrukcija, leidžianti lengvai surinkti ir išardyti, ir gebėjimas atlaikyti aukštą temperatūrą, aukštą slėgį ir korozinę terpę. Atrodo, kad jis buvo specialiai sukurtas išspręsti dažniausiai pasitaikančias sudėtingas problemas pramoninėse aplinkose. Žemiau išskaidysiu pagrindinius jo komponentus, tikrąjį veikimo principą ir tai, kaip šie dizainai prisitaiko prie realių gamyklos darbo sąlygų.

I. Pagrindiniai struktūriniai komponentai

OH3 veikimas nėra tuščios kalbos – kiekvienas komponentas yra tiksliai sukurtas taip, kad būtų nukreiptas į pramoninius skausmo taškus. Išskaidykime juos po vieną:

1.1 Vertikalus modulinis guolių laikiklis

Skirtingai nuo horizontalių siurblių, tokių kaip OH1, kurie sujungia guolio korpusą su siurblio korpusu, OH3 turi nepriklausomą modulinį guolių laikiklį, sumontuotą vertikaliai virš siurblio korpuso. Šis dizainas yra revoliucinis pramonės scenarijų proveržis:

• Aukščiausios pakopos laikomoji galia: guolio laikiklis pagamintas iš tvirto ketaus arba kaliojo ketaus, kurio sienelės storis ne mažesnis kaip 15 mm, visiškai atlaikantis API 610 standarte nurodytas purkštukų apkrovas. Niekada nemačiau, kad dėl vamzdyno šiluminio plėtimosi, susitraukimo ar vibracijos jis nukentėtų nuo veleno išlyginimo – jo stabilumas yra išskirtinis.
• Nesudėtinga priežiūra: viduje sumontuotas „nugara priešais“ dviejų eilių cilindrinis ritininis guolis, kuris gali atlaikyti tiek radialines, tiek ašines jėgas. Svarbiausia, kad nereikia ardyti įleidimo ir išleidimo vamzdynų; Jums tereikia nuimti guolio laikiklį iš viršaus, kad galėtumėte patikrinti ir remontuoti, o tai žymiai sumažina prastovos laiką.

1.2 Vienpakopis sparnuotė ir dvigubas sriegis korpusas

Darbaračio ir spiralės derinys puikiai dera, optimizuotas naudojant skaičiavimo skysčių dinamiką (CFD). Visi modeliai, kurių skersmuo ≥ DN80, standartiškai yra su dviguba spirale – ši nedidelė modifikacija padvigubina efektyvumą ir stabilumą:

• Tvirtas ir išskirtinio dizaino sparnuotė: galima įsigyti iš 316 l nerūdijančio plieno arba Hastelloy, jis pasižymi puikiu atsparumu korozijai. Atgal lenktos mentės sumažina skysčio turbulenciją, todėl energijos perdavimo efektyvumas yra stebėtinai didelis. Jis tvirtinamas tik prie vieno siurblio veleno galo fiksavimo veržle ir veikimo metu nejudės ašiniu būdu – specialiai patikrinau atliekant techninę priežiūrą, ir jis tvirtai laikosi net ir naudojant intensyviai.
• Dviguba spiralė išsprendžia pagrindinį skausmo tašką: įprastos pavienės spiralės didelio srauto sąlygomis sukuria nesubalansuotas radialines jėgas, kurios laikui bėgant nusidėvi veleną ir guolius. Tačiau OH3 dviguba spiralė padalija skystį į du kelius per simetrinius srauto kanalus, kompensuodama 90% radialinių jėgų, žymiai sumažindama veleno įlinkį ir guolių susidėvėjimą – mano patirtis rodo, kad tai gali pailginti siurblio tarnavimo laiką keleriais metais.

1.3 API 682 suderinama sandarinimo sistema

Nutekėjimas yra mirtinas pavojus transportuojant aukšto slėgio, toksiškas ar aukštos temperatūros terpę, tačiau OH3 sandarinimo sistema visiškai pašalina šią problemą:

• Stabili ir patikima pagrindinė konfigūracija: standartiškai komplektuojamas su vieno galo mechaniniu sandarikliu, su silicio karbido-grafito sandarinimo paviršiais. Nors ir neįmantrus, jo visiškai pakanka nepavojingoms terpėms. Aš jį nuolat naudoju mėnesius be jokių nuotėkio problemų.
• Tikslinga atnaujinimo parinktis: norint transportuoti toksiškas arba labai ėsdinančias medžiagas, jį galima patobulinti iki dviejų galų mechaninio sandariklio su izoliacinio skysčio sistema, kontroliuojančiu nuotėkį iki ≤5 ml/h – daug mažesnis nei 20 ml/h slenkstis tradiciniams sandarinimo tarpikliams. Tokia saugos riba nuramina dirbant su pavojingomis medžiagomis.

1.4 Vertikalaus vamzdyno tiesioginio sujungimo dizainas

„Tiesioginio vamzdyno sujungimo“ dizainas yra gelbėjimo priemonė esant siauroms erdvėms ir taupant energiją. Įleidimo ir išleidimo jungės tiksliai sulygiuotos su dujotiekio vidurio linija, todėl nereikia papildomų tvirtinimo pagrindų, o privalumai akivaizdūs jau nuo pirmos naudojimo dienos:

• Išskirtinis erdvės išnaudojimas: DN200 modelio siurblio aukštis yra tik 1,0-1,5 metro, todėl grindų plotas sumažėja 60%, palyginti su horizontaliais siurbliais, kurių debitas yra toks pat. Šis pranašumas yra labai svarbus atviroje jūroje esančiose platformose arba perpildytose naftos perdirbimo gamyklų vamzdžių lentynose – jis gali būti montuojamas tose vietose, kurios nepasiekiamos kitiems siurblių modeliams.
• Reikšmingas energijos taupymo efektas: mažiau vamzdynų alkūnių sumažina slėgio nuostolius, o ilgalaikis naudojimas gali sumažinti visos sistemos energijos suvartojimą 5–8%. Nors pradinis išlaidų sutaupymas nėra didelis, laikui bėgant jos didėja, todėl gamyklos vadovams, susitelkiusiems į išlaidas, tai maloni staigmena.

II. Išsamus darbo principas

Iš esmės OH3 veikia remiantis išcentrine jėga, tačiau kiekviena skysčio transportavimo grandis buvo optimizuota taip, kad atitiktų aukšto slėgio ir didelio stabilumo reikalavimus. Žingsnis po žingsnio suskirstysiu jį paprasta kalba:

1 veiksmas: skysčių siurbimas

Skystis patenka į siurblį per tiesiogiai prijungtą įleidimo jungę. Tikslus flanšo ir vamzdyno išlygiavimas užtikrina sklandų skysčio srautą (nėra netvarkingos turbulencijos), o poliruota įleidimo srauto kanalo vidinė sienelė sumažina atsparumą trinčiai. Taip užtikrinama, kad skystis tolygiai tekėtų į sparnuotės ratą – pastebėjau, kad jame retai atsiranda kavitacijos, o tai yra dažna pigesnių siurblių problema.

2 veiksmas: energijos perdavimas sparnuote

Variklis priverčia siurblio veleną suktis per lanksčią movą, todėl sparnuotė sukasi dideliu 1450–2900 aps./min. greičiu. Išcentrinė jėga stumia skystį nuo sparnuotės centro iki jo kraštų, o kai skystis praeina per atgal išlenktas mentes, tuo pačiu metu didėja greitis ir slėgis. Šis žingsnis yra pagrindinė variklio mechaninės energijos pavertimo skysčio energija grandis ir yra raktas į siurblio veikimą.

3 veiksmas: slėgio konvertavimas dviguboje tūryje

Tada greitaeigis skystis patenka į dvigubą spiralę. Svoliutinės spiralinio srauto kanalo skerspjūvio plotas palaipsniui plečiasi, sulėtindamas skysčio tekėjimą ir didžiąją jo kinetinės energijos dalį paversdamas statiniu slėgiu (procesas vadinamas „difuzija“). Simetriška konstrukcija užtikrina vienodą slėgio pasiskirstymą, kompensuoja radialines jėgas ir užtikrina sklandų siurblio veleno sukimąsi – net ir esant pilnai apkrovai, nėra svyravimo.

4 veiksmas: sandarinimas ir skysčio išleidimas

Prieš išleidžiant per išleidimo angos flanšą, skystis praeina per mechaninio sandariklio sistemą. Veikiant spyruoklei, stacionarūs ir besisukantys sandarinimo žiedai tvirtai susilieja, sudarydami sandarų barjerą. Net gabendamas aukšto slėgio terpę niekada nesusidūriau su nuotėkio problemomis. Galiausiai suslėgtas skystis patenka į pasroviui esantį vamzdyną, kad patenkintų tolesnių procesų poreikius.

5 veiksmas: stabilus guolių ir veleno sistemos palaikymas

Siurblio veikimo metu dviejų eilių ritininiai guoliai moduliniame guolių laikiklyje nuolat palaiko besisukantį siurblio veleną, sugerdami radialines jėgas, kurias sukuria skysčio srautas, ir ašines jėgas, kurias sukuria sparnuotės trauka. Integruota purslų tepimo sistema išlaiko guolius vėsius – mačiau, kad ji veikia 425 °C temperatūroje be perkaitimo. Be to, jam reikia minimalios priežiūros; Tepalo lygį reikia patikrinti tik atliekant įprastines apžiūras.

III. Palyginimas su kitais OH serijos siurbliais

Norėdami intuityviai parodyti OH3 privalumus, palyginame jį su dviem kitais įprastais OH serijos siurbliais (OH1 ir OH2) pagal API 610 standartą:

Išvada

Iš asmeninės patirties galiu drąsiai teigti, kad OH3 yra ne tik brandus produktas, atitinkantis API 610 standartą, bet ir Teffiko gilaus supratimo apie pramoninį patikimumą ir inžinerines detales atspindys. Jame nėra jokių įmantrių ar nenaudingų funkcijų – kiekvienas komponentas tarnauja praktiniam tikslui, efektyviai sprendžiant tokias problemas kaip vietos taupymas, lengva priežiūra, atsparumas ekstremalioms sąlygoms ir nuotėkio prevencija.

Tiesa, tai nėra pats pigiausias pasirinkimas rinkoje, ir aš pastebėjau, kad modulinis guolių laikiklis išties yra šiek tiek sunkus. Tačiau jo patikimumas yra daugiau nei pakankamas pradinėms investicijų sąnaudoms kompensuoti. „Teffiko“ ne tik parduoda įrangą – jie teikia profesionalias atrankos konsultacijas ir visą gyvavimo ciklą. Kelis kartus konsultavausi su jų komanda su klausimais ir visada sulaukdavau greitų atsakymų. Šis kooperacinis modelis leidžia gamykloms veikti nenutrūkstamai ir sklandžiai.

Norėdami gauti daugiau sprendimų ir realių atvejų, apsilankykite oficialioje svetainėje:www.teffiko.com.
