Energiją taupantis senų išcentrinių siurblių atnaujinimas

Labiausiai senasišcentriniai siurbliaisunaudoja daug energijos – daugiausia dėl to, kad jų dalys yra susidėvėjusios nuo naudojimo metų, o sistema tiesiog netinkamai nustatyta. Bet štai koks dalykas: jei laikysitės idėjos „pagrindinių komponentų atnaujinimas + sistemos derinimo optimizavimas“, žingsnis po žingsnio atliksite standartines procedūras ir iš tikrųjų tinkamai patikrinsite rezultatus, tikrai sumažinsite energijos suvartojimą ir pailginsite įrangos tarnavimo laiką. Patikėk manimi, aš ne kartą mačiau šį darbą su senais siurbliais.

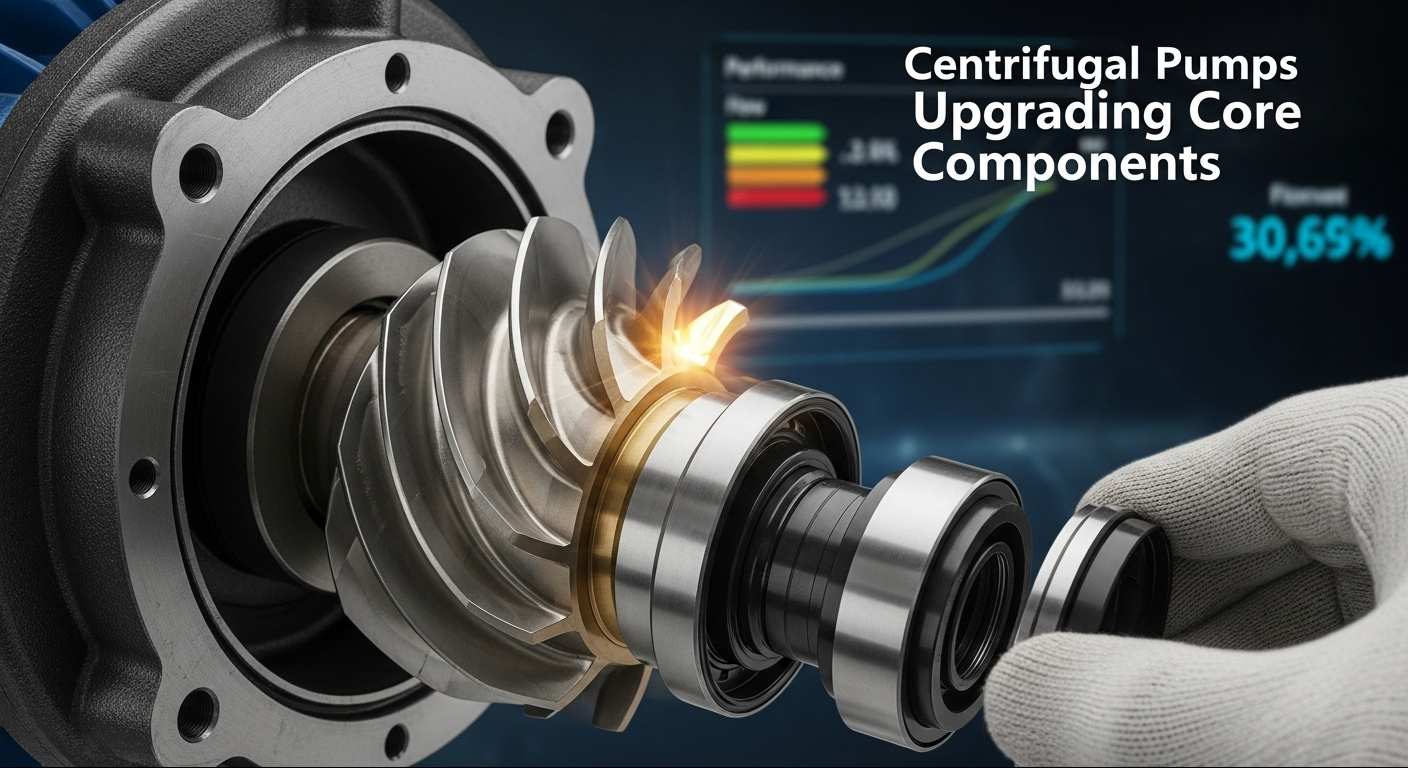

I. Pagrindinių komponentų atnaujinimas

Susidėvėjusios pagrindinės dalys yra didžiausias didelių sąskaitų už elektros energiją kaltininkas. Sutelkite dėmesį į juos ir greitai pastebėsite patobulinimus – nereikia to per daug komplikuoti.

• Darbaračio optimizavimas: pirmiausia rinkitės energiją taupančias sparnuotės, kurių hidraulinis efektyvumas viršija 85%. Rinkitės nerūdijantį plieną arba dilimui atsparią medžiagą pagal tai, ką siurbiate; jei terpėje yra nešvarumų, atviri sparnuotės yra tinkamas būdas. Keisdami jį, laikykite tarpą tarp veleno ir sparnuotės angos maždaug 0,02–0,05 milimetro – nespėkite, naudokite jutiklinį matuoklį, jei tokį turite. Įdiegę pasukite jį ranka, kad įsitikintumėte, jog jis sukasi sklandžiai, nedrebės ir nebraižo.
• Sandarinimo atnaujinimas: išmeskite seną sandariklio sandariklį ir pakeiskite jį mechaniniu – dėl to nuotėkis neviršija 5 mililitrų per valandą, o tai iš esmės keičia. Prieš montuodami švariai nuvalykite sandarinimo paviršių – net ir smulkūs įbrėžimai gali sukelti nuotėkį. Įsitikinkite, kad besisukantys ir nejudantys žiedai taip pat yra visiškai lygiagrečiai. Pasirinkite medžiagą pagal terpės temperatūrą: pavyzdžiui, silicio karbidas puikiai tinka esant aukštai temperatūrai. Ir neperveržkite spyruoklės – tiesiog sureguliuokite ją tol, kol ji bus prigludusi, neįtempta.
• Guolių tobulinimas: pakeiskite senus guolius mažos trinties gilaus griovelio rutuliniais arba ritininiais guoliais – jie sumažins trinties koeficientą 30% ar daugiau. Montuodami juos įsitikinkite, kad tolerancija yra patikrinta (mačiau, kad žmonės tai praleidžia ir vėliau gailisi). Užpildykite guolį tepalo, bet ne per daug – pakanka 1/3–1/2 vidinės erdvės. Jei perpildysite, temperatūra pakils. Bėgdami stebėkite jį – temperatūra turi būti žemesnė nei 70 ℃.
• Variklio atnaujinimas: pakeiskite bet kokį seną III ar žemesnės energijos vartojimo efektyvumo klasės variklį į IE3 ar geresnį didelio efektyvumo variklį. Įsitikinkite, kad variklio galia atitinka siurblį, ir dar kartą patikrinkite tvirtinimo matmenis ir veleno skersmenį – nieko nėra labiau varginančio, nei netinkančio variklio įsigijimas. Veiksmai yra nesudėtingi: atjunkite maitinimą ir atjunkite laidus → ištraukite seną variklį → įdėkite naują → prijunkite ir patikrinkite. O ir nepamirškite patikrinti trijų fazių balanso bandymo metu – nesubalansuotos fazės greitai užmuš variklį.

II. Sistemos atitikimo optimizavimas: bendro vaizdo pataisymas

Vien vienos dalies atnaujinimas jos nesumažės. Kad iš tikrųjų padidintumėte efektyvumą, visa sistema turi veikti sinchroniškai – galvokite apie tai kaip automobilio derinimą, o ne tik padangų keitimą.

• Dujotiekio pritaikymas: pabandykite sumažinti alkūnes ir vožtuvus – jie yra pagrindiniai pasipriešinimo šernai. Jei įmanoma, naudokite 90° švelnius lenkimus, o ne staigius kampus. Apskaičiuokite vamzdžio skersmenį pagal srauto greitį 1-2 metrai per sekundę; per mažas ir tarsi čiulpia per šiaudelį, per didelis ir eikvojate energiją. Nedelsdami pašalinkite nuotėkius (net mažų jų atsiranda) ir pakeiskite visus surūdijusius ar susidėvėjusius vamzdžius – jie tik laukia, kol suges.
•
  Darbo sąlygų kalibravimas: įdiekite srauto matuoklį ir slėgio matuoklį, kad rinktumėte duomenis, tada palyginkite juos su siurblio vardiniais parametrais. Jei srautas yra per didelis, naudokite dažnio keitimą arba šiek tiek apkarpykite sparnuotę – nereikia viso keisti. Jei galvutė išjungta, pakeiskite sparnuotę arba sureguliuokite vamzdyno pasipriešinimą. Tikslas yra išlaikyti siurblio veikimą didelio efektyvumo zonoje, kuri yra 70–110 % jo vardinių parametrų. Jau daugelį metų mačiau, kad siurbliai veikia už šio diapazono ribų – bendras energijos suvartojimas.
• Vožtuvų reguliavimas: pakeiskite senus vožtuvus energiją taupančiais vožtuvais, pvz., rutuliniais vožtuvais arba peteliškiniais vožtuvais. Nelaikykite vožtuvų iš dalies atvirų, kad būtų galima reguliuoti ilgalaikį režimą – tai didžiulis energijos švaistymas. Naudokite automatinį valdymą, kad sureguliuotumėte vožtuvo atidarymą, kai keičiasi srautas – tokiu būdu jis visada optimizuojamas. Pridėkite atbulinį vožtuvą, kad išvengtumėte atbulinio srauto (turėjau taisyti tiek daug sistemų, kuriose to trūko) ir filtrą, kad siurblys nepatektų į nešvarumus – išvengsite nuolatinio remonto.
• Kelių siurblių jungtis: lygiagrečiam arba nuosekliam siurblio nustatymui naudokite PLC valdymą – jis automatiškai paleidžia ir sustabdo siurblius pagal bendrą srautą. Mano pasirinkimas lygiagrečioms sistemoms yra „pagrindinis siurblys + pagalbinis siurblys“: paleiskite pagalbinį siurblį esant mažai apkrovai ir abu kartu, kai jis užimtas. Tai apsaugo nuo pavienių siurblių perkrovos arba neefektyvaus veikimo – patikėkite manimi, lengviau juos įjungti ir išjungti rankiniu būdu.

III. Praktinis procesas: standartų laikymasis (bet išlikti tikra)

Vykdykite procesą „diagnozė – projektavimas – statyba – kontrolė“ ir būsite saugūs bei efektyvūs. Nereikia įmantraus žargono – tik sveikas protas.

• Preliminarus patikrinimas: pradėkite matuodami pagrindinius dalykus, pvz., srauto greitį, aukštį ir variklio galią. Patikrinkite, ar nesusidėvėję sparnuotės, nesandari tarpiklių ir neatsilaisvinusių dalių. Taip pat ieškokite paslėptų problemų, pvz., vamzdyno pasipriešinimo ar nesuderintų eksploatavimo sąlygų – tai lengva nepastebėti, bet sukelia didelių problemų. Parašykite paprastą diagnostikos ataskaitą – nereikia jos puošti, tiesiog atkreipkite dėmesį, kas negerai ir ką reikia taisyti.
• Schemos dizainas: naudokite diagnostikos ataskaitą, kad pasirinktumėte tinkamas dalis. Padaryti detalų vamzdynų atnaujinimo ir parametrų kalibravimo planą. Supraskite skaičius: biudžetą, numatomą energijos taupymą ir laiko juostą. Ir nepamirškite suplanuoti laikino vandens tiekimo statybų metu – mačiau, kad projektai vėluoja savaitėmis, nes tai buvo vėlesnė mintis.
• Statyba vietoje: prieš ką nors išardydami, atjunkite maitinimą, uždarykite vožtuvus ir išleiskite terpę iš siurblio – pirmiausia sauga. Dalims pašalinti naudokite tinkamus įrankius; nieko neverskite (sulaužiau varžtus, bandydamas tai paspartinti). Sumontuokite dalis tokia tvarka: pirmiausia vidinė, tada išorinė; pirmiausia pagrindiniai komponentai, tada pagalbinės dalys. Čia svarbu tikslumas – jei kas nors šiek tiek sugenda, siurblys neveiks tinkamai. Pirmiausia išbandykite jį tuščią, kad įsitikintumėte, ar jis stabilus, tada paleiskite jį esant apkrovai, prisitaikykite prie didelio efektyvumo zonos ir užsirašykite duomenis. Profesionalų patarimas: fotografuokite diegimo metu – vėliau išvengsite galvos skausmo, jei reikia ką nors pašalinti.
• Saugos kontrolė: apmokykite savo įgulą prieš jiems pradėdami – niekas neturėtų jos svyruoti. Padėkite įspėjamuosius ženklus, išdalinkite apsaugines priemones ir įsitikinkite, kad visi žino apie riziką. Dirbant dideliame aukštyje reikalingas saugos diržas, elektros darbams – atestuotas elektrikas, o sunkioms dalims – tinkama kėlimo įranga. Tegul kas nors prižiūri visą laiką – nelaimingi atsitikimai įvyksta, kai žmonės nusiramina.

IV. Efekto patikrinimas: įsitikinkite, kad jis iš tikrųjų veikia

Renovacija neatliekama, kai sumontuota paskutinė dalis – reikia įrodyti, kad tai taupo energiją. Nepraleiskite šio žingsnio!

• Energijos efektyvumo bandymas: naudokite srauto matuoklį, slėgio matuoklį ir galios analizatorių, kad išmatuotų srauto greitį, aukštį ir galią. Atlikite kelis rodmenis skirtingomis eksploatavimo sąlygomis (maža apkrova, didelė apkrova, normali apkrova) ir palyginkite juos su prieš renovaciją. Norite bent 10 % padidinti efektyvumą; jei gaunate mažiau, kažkas negerai (tikriausiai neatitiko dalis arba praleidote nuotėkį).
• Naudos apskaičiavimas: palyginkite sąskaitas už elektrą prieš ir po to, kad sužinotumėte, kiek sutaupote kasmet. Pridėkite visas renovacijos išlaidas, kad išsiaiškintumėte atsipirkimo laikotarpį – nuo ​​1 iki 3 metų yra pagrįsta. Nepamirškite ir netiesioginės naudos: mažiau remonto darbų, ilgesnis įrangos tarnavimo laikas ir mažiau prastovų. Turėjau klientą, kuris sutaupė 120 tūkst. juanių per metus vien iš elektros, renovavęs tris siurblius – atsipirko tik 1,8 metų.
• Ilgalaikis stebėjimas: sukurkite priežiūros žurnalą – nieko įmantraus, tik bloknotą ar skaičiuoklę. Pirmus tris mėnesius patikrinkite siurblį kas mėnesį, vėliau kas ketvirtį. Reguliariai valykite sparnuotės ratą, patikrinkite sandariklius ir sutepkite guolius. Dabar atliekant mažą techninę priežiūrą vėliau galima sutaupyti didelių remonto darbų.
• Priėmimo atitiktis: laikykitės taisyklių, pateiktų skyriuje „Išcentrinių siurblių energijos vartojimo efektyvumo ribos ir energijos vartojimo efektyvumo klasės“. Surinkite visus dokumentus: diagnostikos ataskaitą, renovacijos planą, bandymų duomenis ir priežiūros žurnalus. Turite įrodyti, kad kiekvienas veiksmas buvo atliktas teisingai – tai labai svarbu atliekant auditą arba jei kada nors prireiks trikčių šalinimo.

V. Renovacijos atvejai ir konkrečių scenarijų patarimai

(1) Tipiška sėkmės istorija

Chemijos gamykla turėjo tris senus išcentrinius siurblius, kurie veikė daugiau nei 10 metų. Jie turėjo nusidėvėjusius sparnuotės ir neefektyvius variklius, sunaudodami 25 % daugiau energijos nei pramonės vidurkis. Štai ką mes padarėme: ① Sukeisti didelio efektyvumo sparnuotės ir IE4 varikliai; ② Optimizuotas vamzdžio skersmuo ir pridėti dažnio keitimo įrenginiai; ③ Nustatykite mėnesinį priežiūros grafiką. Rezultatai? Kiekvienas siurblys sunaudojo 30% mažiau elektros energijos, sutaupydamas 120 tūkst. juanių per metus. Atsipirkimas buvo 1,8 metų, vibracija sumažėjo nuo 6,5 mm/s iki 2,3 mm/s, o siurbliai tarnaus dar 5 metus. Bendras laimėjimas.

(2) Patarimai įvairiems scenarijams

• Chemijos pramonė: dauguma terpių yra ėsdinančios arba turi priemaišų. Pirmenybę teikite korozijai atspariems sparnuotėms („Hastelloy“ puikiai veikia) ir didelio stiprumo sandarikliams. O dėl meilės efektyvumui laikykite filtrus švarius – siurblyje esantys nešvarumai yra mirties nuosprendis dalims.
• Vandens tiekimas: srauto greitis svyruoja beprotiškai. Naudokite „dažnio konvertavimą + kelių siurblių jungtį“: ne piko metu paleiskite vieną siurblį žemu dažniu ir sujunkite juos piko metu. Tai sumažina droselio nuostolius, kurie yra didžiuliai vandens sistemoms.
• Energetikos pramonė: visur yra aukšta temperatūra ir slėgis. Naujovinkite aukštai temperatūrai atsparius guolius ir mechaninius sandariklius – laikykite guolių temperatūrą žemesnę nei 65 ℃. Taip pat tinkamai izoliuokite vamzdžius – šilumos nuostoliai yra tylus energijos švaistymas.

VI. Ilgalaikės priežiūros ir energijos taupymo patarimai

Renovacija nėra vienkartinis reikalas – turite neatsilikti nuo priežiūros, kad sutaupytumėte energijos.

1.Reguliarūs patikrinimai:Kas savaitę tikrinkite sandariklio sandarumą, guolio temperatūrą ir vibraciją. Valykite filtrus kas mėnesį – užsikimšę filtrai mažina efektyvumą. Kas ketvirtį patikrinkite srauto greitį, aukštį ir kitus parametrus. Išspręskite problemas anksti, kitaip jie virs didelėmis ir brangiomis problemomis.

2.Standartizuotas veikimas:Surašykite paprastas darbo procedūras – nereikia teisinių dokumentų. Pasakykite savo įgulai vengti per didelio slėgio arba perteklinio srauto ir uždrausti „tuščiąją eigą“ arba „slėgio fiksavimą“ – šios dalys greitai sugadina. Mačiau, kad siurbliai buvo sunaikinami per kelis mėnesius, nes operatoriai nusigręžė.

3. Personalo mokymas:Reguliariai mokykite techninės priežiūros komandą. Išmokykite juos energiją taupančios renovacijos pagrindų, kaip stebėti parametrus ir ką daryti kritiniu atveju. Jums nereikia ekspertų, tik žmonių, kurie išmano siurblius.

4. Duomenų valdymas:Sukurkite energijos suvartojimo duomenų bazę. Palyginkite mėnesio ir ketvirčio naudojimą, išsiaiškinkite, kodėl jis svyruoja (sezoniniai pokyčiai? nutekėjimai?), ir atitinkamai pakoreguokite. Duomenys nemeluoja – naudokite juos, kad viskas būtų optimizuota.
