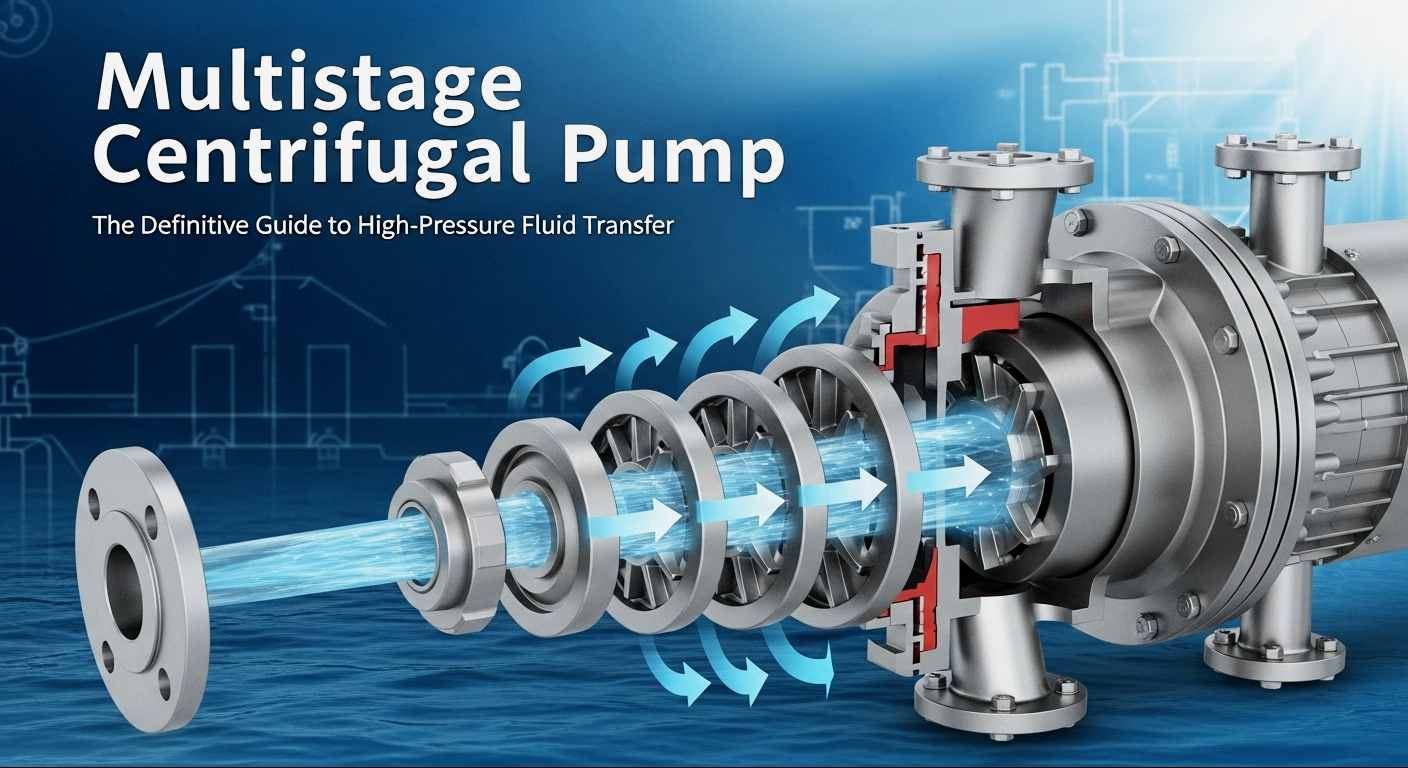

Kas yra daugiapakopis išcentrinis siurblys?

Populiarus daugiapakopių išcentrinių siurblių paaiškinimas

Daugelis žmonių randa terminą "daugiapakopis išcentrinis siurblys"sudėtinga, bet tai galima apibendrinti vienu sakiniu: Daugiapakopis išcentrinis siurblys sujungia du ar daugiau išcentrinių siurblių, turinčių tą pačią funkciją. Skysčio kanalo struktūros požiūriu pirmosios pakopos vidutinio išleidimo anga yra prijungta prie antrojo pakopos įleidimo angos, o antrosios pakopos vidutinio išleidimo anga yra prijungta prie trečiosios pakopos įleidimo angos. Toks nuosekliai sujungtas išcentrinis mechanizmas sudaro daugiapakopį siurblį.

Kaip daugiapakopis išcentrinis siurblys užtikrina aukštą transportavimą?

Daugiapakopių išcentrinių siurblių, skirtų transportuoti aukšta galva, logika yra „slėgio superpozicijos“ principas, o jų darbo procesą galima suskirstyti į tris pagrindinius etapus:

1. Kai skystis per įsiurbimo vamzdyną patenka į siurblio korpusą, jis nuosekliai spaudžiamas keliais variklio varomais sparnuotėmis.
2. Pirmosios pakopos sparnuotė perduoda pradinio slėgio energiją skysčiui per išcentrinę jėgą, o vėlesnėse sparnuotės pakopose esantis slėgis nuolat sukuriamas pagal esamą pagrindą, vadovaujantis kreipiančiomis mentėmis.
3. Skystis išleidžiamas esant aukštam slėgiui, užbaigiant transportavimą aukštu slėgiu.

Daugiapakopių išcentrinių siurblių pagrindinės struktūros analizė

Norint suprasti daugiapakopių išcentrinių siurblių veikimo mechanizmą, būtina suvokti jų pagrindinę struktūrą. Palyginti su vienpakopiais išcentriniais siurbliais, daugiapakopių išcentrinių siurblių struktūra yra sudėtingesnė, tačiau pagrindinius jų komponentus galima suskirstyti į penkis pagrindinius tipus, kurių kiekvienas atlieka svarbų vaidmenį:

• Darbaratis: Daugiapakopio išcentrinio siurblio šerdis, paprastai taikant uždarą sparnuotės konstrukciją. Ant siurblio veleno koaksialiai nuosekliai sujungti keli sparnuotės, o medžiaga parenkama pagal transportuojamą terpę.
• Siurblio velenas: transmisijos komponentas, jungiantis variklį ir sparnuotės, reikalaujantis didelio stiprumo ir atsparumo dilimui, kad visi sparnuotės veiktų sinchroniškai sukantis dideliu greičiu, išvengiant ekscentriškumo ar lūžių.
• Kreipiamoji mentelė: sumontuota kiekvienos sparnuotės pakopos išleidimo angoje, jos funkcija yra paversti sparnuotės išmestą greitaeigį skystį slėgio energija ir sklandžiai nukreipti skystį į kitą sparnuotės etapą, taip sumažinant energijos nuostolius.
• Siurblio korpusas (taip pat vadinamas tūriu): padalintas į segmentinį ir horizontalų padalijimą. Naftos chemijos pramonėje dažniausiai naudojami segmentiniai siurblių korpusai, kuriuos lengva išardyti ir prižiūrėti bei kurie gali atlaikyti aukšto slėgio poveikį.
• Sandarinimo įtaisas: naudojamas siekiant išvengti skysčio nutekėjimo, dažniausiai įskaitant mechaninius sandariklius ir sandarinimo sandariklius. Darbo aukštoje temperatūroje ir aukšto slėgio sąlygomis taip pat įrengta dvipusė mechaninė sandarinimo + praplovimo sistema, užtikrinanti saugų darbą.

Šie komponentai veikia kartu ir sudaro daugiapakopį išcentrinį siurblį. Pagrindinis jo konstrukcijos principas yra sumažinti energijos nuostolius ir pagerinti veikimo efektyvumą, kartu užtikrinant aukšto slėgio išėjimą.

Kokie yra pagrindiniai daugiapakopių išcentrinių siurblių parametrai?

Renkantis ir naudojant daugiapakopius išcentrinius siurblius, reikia atkreipti dėmesį į keturis pagrindinius parametrus, kurie tiesiogiai lemia, ar įranga gali prisitaikyti prie darbo sąlygų:

1. Srauto greitis

Taip pat žinomas kaip poslinkis, tai reiškia skysčio kiekį, kurį siurblys išleidžia per laiko vienetą, įskaitant tūrio srautą ir masės srautą.

• Tūrio srauto greitis:Siurblio išleidžiamo skysčio tūris per laiko vienetą, paprastai žymimas Q. Įprasti vienetai yra L/s (litrai per sekundę), m³/s (kubiniai metrai per sekundę) arba m³/h (kubiniai metrai per valandą).
• Masės srauto greitis:Siurblio išleidžiamo skysčio masė per laiko vienetą, paprastai žymima G. Įprasti vienetai apima kg/s (kilogramai per sekundę), kg/h (kilogramai per valandą), t/d (tonos per dieną) ir kt.

2. Galva

Skysčio masės vieneto energijos padidėjimas nuo siurblio įleidimo angos iki siurblio išleidimo angos vadinamas siurblio aukščiu, kuris yra efektyvioji energija, gaunama per siurblį praleidžiamo skysčio masės vienetą, taip pat žinoma kaip bendra siurblio aukštis, paprastai žymima H. ​​Tarptautinėje vienetų sistemoje (SI) slėgio vienetas H yra J/kg, tačiau jis paprastai išreiškiamas skysčio stulpelio aukščiu (m), kuris intuityviai reiškia jo energijos aukštį.

3. Sukimosi greitis

Nurodomas siurblio veleno sukimosi greitis su r/min (apsukimų per minutę) vienetu. Kuo didesnis sukimosi greitis, tuo didesnę išcentrinę jėgą skysčiui veikia sparnuotė. Tačiau per didelis sukimosi greitis padidins įrangos susidėvėjimą. Paprastai pramoninių daugiapakopių išcentrinių siurblių sukimosi greitis yra 1450r/min arba 2900r/min.

4. Efektyvumas

Nurodo efektyvios siurblio galios ir veleno galios santykį, kuris yra svarbus energijos suvartojimo matavimo rodiklis. Aukštos kokybės daugiapakopiai išcentriniai siurbliai gali pasiekti 75% -90% efektyvumą. Renkantis pirmenybę reikėtų teikti didelio efektyvumo įrangai, kuri gali žymiai sumažinti eksploatavimo išlaidas.

Be to, atsižvelgiant į specialius naftos chemijos pramonės poreikius, siekiant užtikrinti įrangos veikimą, taip pat reikėtų atsižvelgti į pagalbinius parametrus, tokius kaip vidutinė temperatūra (tam tikros darbo sąlygos turi atlaikyti aukštesnę nei 200 °C temperatūrą), vidutinis klampumas (parametrus reikia koreguoti transportuojant klampią terpę, pvz., žalią naftą) ir atsparumą korozijai (medžiagos parinkimas pagal terpės charakteristikas).

Patarimai, kaip išvengti spąstų, kaip pasirinkti daugiapakopį išcentrinį siurblį

Daugiapakopių išcentrinių siurblių pasirinkimas tiesiogiai įtakoja įrangos tarnavimo laiką ir eksploatavimo išlaidas. Ypač sudėtingomis darbo sąlygomis, pvz., naftos chemijos pramonėje, netinkamas pasirinkimas gali lengvai sukelti dažnus gedimus, dideles energijos sąnaudas ir net nelaimingus atsitikimus. Įsisavinkite šiuos penkis patarimus, padėsiančius tiksliai pasirinkti, neatsižvelgdami į spąstus:

1. Išsiaiškinkite pagrindinius darbo sąlygų reikalavimus: supraskite transportuojamos skystos terpės fizines savybes (tankį, klampumą, sočiųjų garų slėgį, koroziją ir kt.), įrenginio sistemos vamzdyno išdėstymo sąlygas, veikimo sąlygas (darbo temperatūrą, slėgį įrangos viduje abiejose siurblio įleidimo ir išleidimo angos pusėse, apdorojimo pajėgumą ir kt.) ir išankstinio siurblio įrengimo padėtį. Apskaičiuokite tokius parametrus kaip siurblio srautas, aukštis ir grynoji teigiama siurbimo aukštis (NPSH).
2. Nustatykite siurblio tipą: atsižvelgdami į įrenginio išdėstymą, reljefo sąlygas, vandens lygio sąlygas ir veikimo sąlygas, nustatykite, ar pasirinkti vertikalų, horizontalų ar kitokio tipo siurblį.
3. Dėmesys efektyvumui ir energijos suvartojimui: rinkitės įrangą su plokščia efektyvumo kreive, kad užtikrintumėte, jog efektyvumas gali išlikti aukštame lygyje faktinio veikimo srauto diapazone, o tai gali sutaupyti daug elektros energijos sąnaudų ilgalaikiam naudojimui. Tuo pačiu metu pasirinkite variklio galią, kad išvengtumėte variklio perkrovos arba per mažos apkrovos.
4. Pasirinkite pramonei būdingus modelius: naftos chemijos pramonėje taikomi specialūs standartai, todėl reikia pasirinkti įrangą, atitinkančią API 610 standartą (išcentriniai siurbliai naftos ir gamtinių dujų pramonei). Tokie siurbliai buvo kruopščiai išbandyti, gali prisitaikyti prie korozijos, aukštos temperatūros ir aukšto cheminių terpių slėgio bei pasižymi didesniu patikimumu.

Išvada

Dėl unikalaus daugiapakopio slėgio privalumo daugiapakopiai išcentriniai siurbliai atlieka nepakeičiamą vaidmenį naftos chemijos, energetikos, statybos ir kitose srityse. „Teffiko Company“ visada daugiausia dėmesio skyrė aukštos kokybės daugiapakopių išcentrinių siurblių tyrimams, plėtrai ir gamybai, daugiausia dėmesio skiriant darbo sąlygų reikalavimams. Mūsų gaminiai griežtai atitinka aukštus pramonės standartus, tokius kaip API 610, integruojant pagrindinius aukšto efektyvumo, energijos taupymo, atsparumo korozijai ir stabilumo pranašumus. Jie tinka sudėtingoms pramoninėms aplinkoms, tokioms kaip aukšta temperatūra, aukštas slėgis ir stipri korozija, teikiant pritaikytus aukšto slėgio transportavimo sprendimus pasauliniams klientams.
