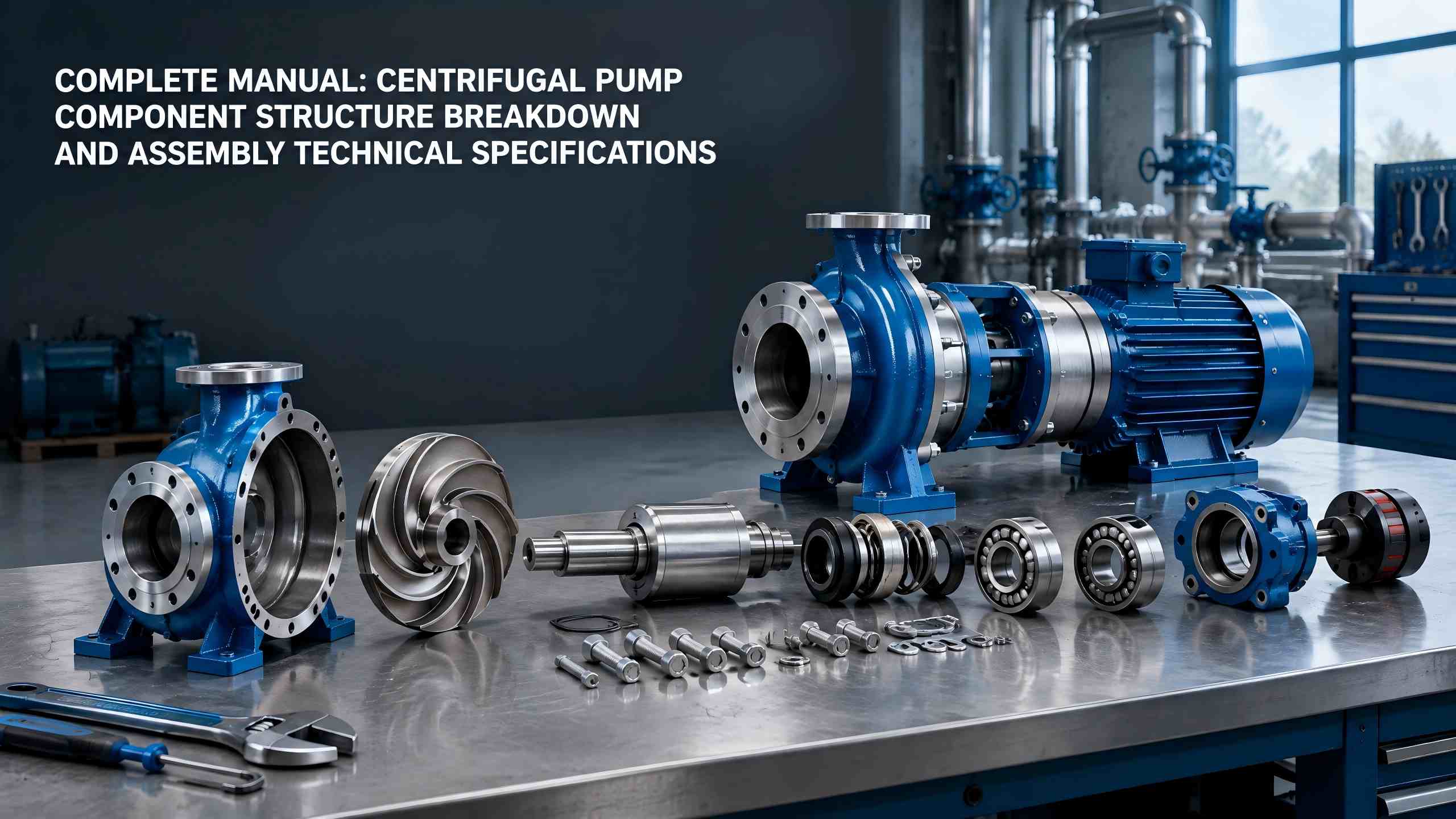

Išcentrinio siurblio komponentų konstrukcijos gedimo ir surinkimo techninės specifikacijos

Išcentriniai siurbliaiyra plačiai naudojami pramoninio vandens tiekimo-drenažo, ŠVOK, cheminių skysčių transportavimo, komunalinio vandens tiekimo ir kitose srityse. Šiame dokumente išsamiai paaiškinama pagrindinių komponentų, sandariklių apsaugos mazgų ir pagalbinių priedų struktūra ir funkcijos.Teffikoišcentriniai siurbliai. Jame taip pat pateikiami visi paruošiamojo surinkimo darbai, standartinės procedūros ir techniniai reikalavimai, padedantys vartotojams sumažinti įrangos gedimų nuo šaltinio skaičių.

I. Išcentrinio siurblio sandarinimo ir apsaugos mazgai

Sandarinimo ir apsaugos mazgai lemia vandens siurblių sandarumą, veikimo stabilumą ir tarnavimo laiką. Jie daugiausia apima sandarinimo elementus, guolius, guolių korpusus ir kitas dalis ir yra svarbūs komponentai, apsaugantys nuo vandens nutekėjimo, nenormalaus triukšmo, vibracijos ir gedimų.

Mechaniniai sandarikliai ir sandarinimo sandarikliai

Įprastos išcentrinių siurblių sandarinimo konstrukcijos skirstomos į dvi kategorijas: mechaniniai sandarikliai ir sandarinimo tarpikliai. Mechaninį sandariklį sudaro besisukantis žiedas, stacionarus žiedas, spyruoklės ir sandarinimo žiedai. Jo galiniai paviršiai tiksliai tinka, kad būtų beveik nulinis nuotėkis, atsparus dilimui ir aukštai temperatūrai, todėl jis tinkamas aukšto slėgio ir didelės spartos pramoninėms darbo sąlygoms.

Pakuotės sandarikliai naudoja lanksčius grafito ir PTFE užpildus sandarinimui. Dėl paprastos konstrukcijos, lengvos priežiūros ir mažų sąnaudų jie dažniausiai naudojami civiliniams vandens siurbliams ir mažiems žemo slėgio išcentriniams siurbliams. Jų trūkumas yra nedidelis vandens nutekėjimas eksploatacijos metu, todėl reikia periodiškai priveržti arba pakeisti sandariklį.

Guoliai ir guolių korpusai

Guoliai palaiko didelio greičio siurblio veleno sukimąsi, sumažina atsparumą mechaninei trinčiai ir užtikrina sklandų, be poslinkio ir netvirtinimo veleno darbą. Guolių korpusas veikia kaip apsauginis guolių korpusas. Jo viduje kaupiama tepalinė alyva ir tepalai, užtikrinantys nuolatinį guolių tepimą ir šilumos išsklaidymą, kad būtų išvengta guolio perkaitimo, perdegimo ir užstrigimo.

II. Pagalbiniai išcentrinių siurblių derinimo mazgai

Pagalbiniai mazgai tiesiogiai neatlieka skysčių darbo, tačiau garantuoja saugų, stabilų ir standartinį visos įrangos veikimą ir yra nepakeičiama visos išcentrinio siurblio sistemos dalis.

• Įleidimo ir išleidimo jungės: Įdiekite standartinę vandens siurblio ir vamzdynų jungtį, užtikrinkite jungčių sandarumą ir apsaugokite nuo vandens nutekėjimo bei oro nutekėjimo.
• Pagrindas ir mova: Pagrindas apsaugo visą įrenginį ir sumažina veikimo vibraciją; mova jungia siurblio veleną ir variklio veleną, kad būtų pasiektas sinchroninis galios perdavimas.
• Oro išleidimo vožtuvas ir išleidimo vožtuvas: Oro išleidimas paleidžiant pašalina oro užsikimšimą ir kavitaciją; drenažas išjungus apsaugo nuo užšalimo ir korozijos, kad apsaugotų vidines dalis.

III. Paruošiamasis išcentrinių siurblių surinkimas

Išcentrinių siurblių surinkimo kokybė turi tiesioginės įtakos eksploatavimo našumui ir tarnavimo laikui. Standartiniai paruošiamieji darbai turi būti atlikti prieš formalų surinkimą, kad būtų išvengta netinkamo surinkimo, trūkstamų dalių ir reikalavimų neatitinkančio surinkimo.

•  Kruopščiai išstudijuokite techninius dokumentus: Atidžiai perskaitykite išcentrinio siurblio vadovą, surinkimo brėžinius ir techninių parametrų reikalavimus, susipažinkite su įrangos struktūra ir surinkimo standartais.
•  Pagrindiniai komponentų kokybės kriterijai: paaiškinkite kiekvieno išcentrinio siurblio komponento priėmimo standartus ir patvirtinkite, kad dalys nėra deformuotos, įtrūkusios, nesusidėvėjusios ir nėra korozijos.
•  Dalių inventorius ir patikra: patikrinkite visus komponentus po vieną, kad įsitikintumėte, jog visi priedai, atitinkančios specifikacijos ir kvalifikuota kokybė, ir uždrausti montuoti sugedusias dalis.
•  Paruoškite įrankius ir matavimo priemones: iš anksto paruoškite surinkimo ir matavimo įrangą, įskaitant veržliarakčius, suportus, lygius ir išlyginimo įrankius, kad būtų užtikrintas surinkimo tikslumas.
•  Paruoškite eksploatacines medžiagas: Paruoškite tepalinę alyvą, tepalą, sandarinimo pakuotę, tarpiklius ir kitas eksploatacines medžiagas, kad atitiktumėte surinkimo tepimo ir sandarinimo reikalavimus.

IV. Standartinė išcentrinių siurblių surinkimo seka

Skirtingų modelių išcentriniai siurbliai šiek tiek skiriasi savo struktūra ir surinkimo tvarka. Plačiausiai pritaikomas IS tipo atgal ištraukiamas išcentrinis siurblys atitinka pramonėje universalias standartines surinkimo procedūras. Konkretūs veiksmai yra tokie:

1. Sumontuokite guolių mazgus: tiksliai sumontuokite guolius nurodytose siurblio veleno vietose, užtikrindami, kad guoliai būtų visiškai pritvirtinti ir lanksčiai sukasi.

2. Surinkite siurblio veleno agregatą: Siurblio veleną su sumontuotais guoliais įstatykite į visą siurblio korpusą, užtikrindami sklandų sukimąsi ir neužstrigdami.

3. Pritvirtinkite siurblio korpusą ir rėmą: sumontuokite ir pritvirtinkite visą siurblio korpusą ant įrangos rėmo, įsitikindami, kad siurblio korpusas yra horizontalus, tvirtas ir be svyravimo.

4. Sumontuokite siurblio dangtį ir darbaratį: iš anksto uždėkite siurblio dangtį į siurblio veleno padėtį, tada pritvirtinkite sparnuotę, kad užtikrintumėte tvirtą sparnuotės tvirtinimą ir vienodus tarpus.

5. Integruokite ir pritvirtinkite visą įrenginį: Tiksliai uždarykite ir užfiksuokite siurblio dangtį ir siurblio korpusą, tada pritvirtinkite visą siurblio korpusą prie įrangos pagrindo.

6. Išvaizdos apdaila: nuvalykite šiukšles ir dėmes nuo viso įrenginio, patikrinkite išvaizdos vientisumą ir užbaikite bendrą tvarkymo darbus.

7. Movos išlygiavimas ir kalibravimas: užbaikite variklio ir siurblio korpuso movų montavimą, atlikite koaksialumo korekciją, kad užtikrintumėte perdavimo tikslumą.

V. Pagrindiniai išcentrinio siurblio agregato techniniai reikalavimai

Siekiant užtikrinti kvalifikuotą įrangos veikimą, užbaigus surinkimą pagal techninius standartus turi būti atlikta griežta apžiūra ir priėmimas. Pagrindiniai priėmimo kriterijai yra išvardyti toliau:

•  Lankstus viso įrenginio sukimasis: švelniai rankiniu būdu pasukite siurblio korpusą ir besisukantį veleną. Įrenginys turi suktis sklandžiai ir tolygiai, be trukdžių ar mechaninio trinties triukšmo.
•  Jokio siurblio veleno laisvumo: siurblio velenas neturi turėti akivaizdaus ašinio ar radialinio poslinkio, turi atitikti reikalavimus atitinkančius tarpus ir be laisvumo ar svyravimo.
•  Tinkamas movos koaksialumas: bendraašis nuokrypis tarp siurblio pusmovos ir variklio pusmovos turi atitikti įrangos techninius parametrus, kad būtų išvengta vibracijos, neįprasto triukšmo ir susidėvėjimo, kurį sukelia ekscentrinis veikimas.
•  Standartinis tepalo užpildymas: Užpildykite guolius ir transmisijos dalis atitinkamu kiekiu tepalinės alyvos ir tepalo. Palaikykite tinkamą alyvos tūrį, kad išvengtumėte sauso šlifavimo, kurį sukelia alyvos trūkumas arba dulkių susikaupimas dėl per didelio alyvos perpildymo.

Santrauka

Išcentrinio siurblio komponentai sudaro įrangos veikimo pagrindą. Darbaračiai, siurblio korpusai, siurblio velenai, sandarinimo elementai, guoliai ir kitos dalys atlieka atitinkamas funkcijas ir bendradarbiauja tarpusavyje, nulemdamos siurblio našumą ir tarnavimo laiką. Tuo tarpu standartizuoti išankstinio surinkimo paruošiamieji darbai, suderinamos surinkimo sekos ir griežti surinkimo priėmimo standartai yra labai svarbūs norint išvengti įrangos gedimų, padidinti veikimo efektyvumą ir pailginti įrangos tarnavimo laiką. Išmanyti komponentų struktūrą ir surinkimo būdusTeffikoišcentriniai siurbliai yra esminis pagrindas atliekant įrangos eksploataciją – techninę priežiūrą, montavimą, paleidimą ir gedimų šalinimą.
