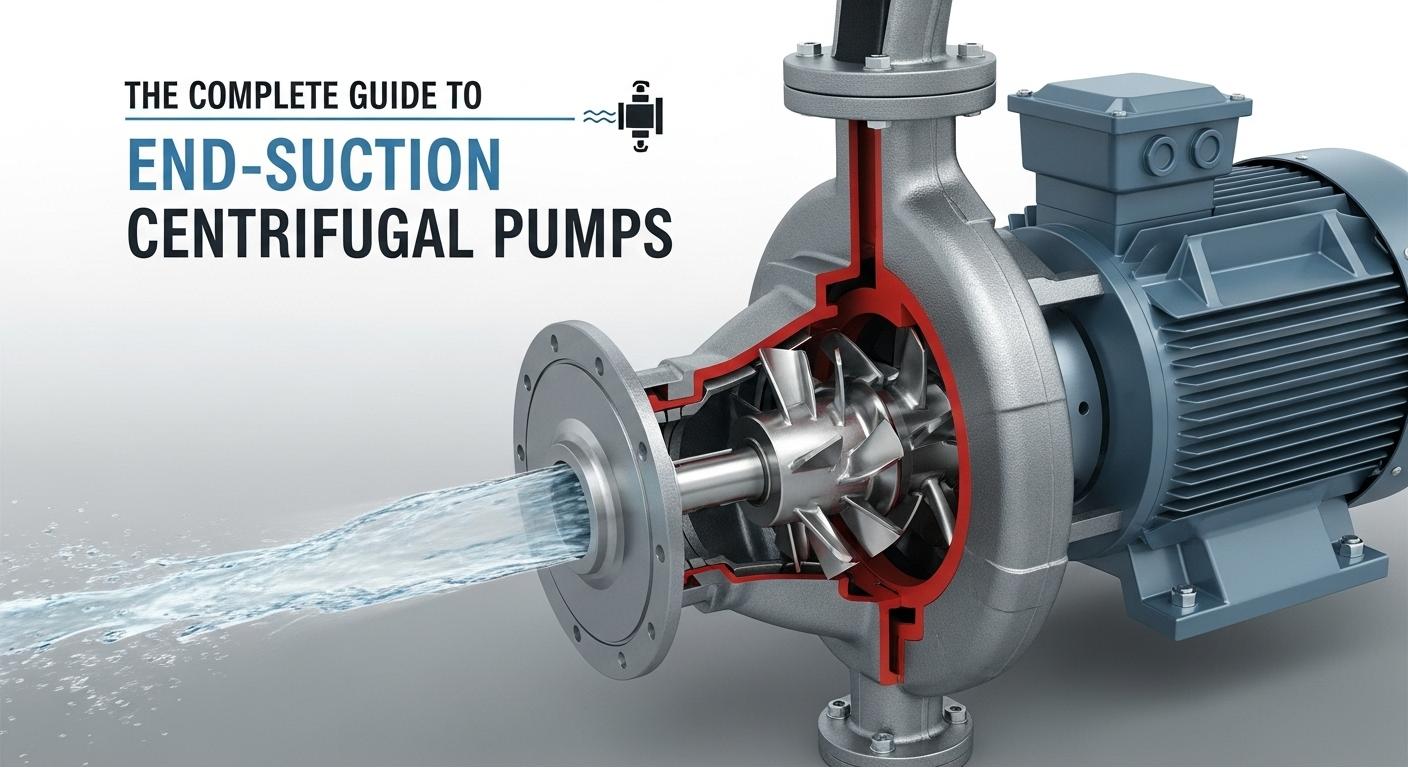

Visas išcentrinių siurblių galutinio pastatymo vadovas

I. Pagrindinis supratimas apie galutinio pastatymo išcentrinius siurblius

Kaip pagrindinė filialasIšcentriniai siurbliai, Išcentriniai siurbliai, esantys išcentriniai siurbliai, tapo pagrindine skysčių perkėlimo į pramonėje ir civilinėse įstaigose jėgą dėl jų kompaktiškos struktūros ir puikaus efektyvumo. Nuo vidutinės apyvartos gamyklų dirbtuvėse ir slėgio miesto vandens tiekimui, iki šilumos mainų ŠVOK sistemose ir avarinio vandens perkėlimo metu gaisro kovos scenarijuose, jie yra plačiai naudojami dešimtyse sričių, tokių kaip naftos chemijos medžiagos, komunalinės inžinerijos ir energijos energija, naudojami kaip kritinė įranga, siekiant užtikrinti nuolatinį ir stabilų įvairių sistemų veikimą.

Ii. Išcentrinių siurblių galutinio pastatymo struktūra ir darbo principas

1. Pagrindinių struktūrinių komponentų funkcinė analizė

• Siurbimo ir išleidimo komponentai: Siurbimo flanšas yra viename siurblio korpuso gale, pritaikant ašinio vandens įleidimo angos konstrukciją, kad sumažintumėte skysčių įleidimo angos atsparumą; Išleidimo flanšas pasiskirsto 90 ° vertikaliu kampu iki siurbimo galo, palengvinant vamzdyno išdėstymą.
• Sparnuotės ir siurblio korpusas: Sparnuotė yra energijos perdavimo šerdis, daugiausia uždaro dizaino (daugiausia pagamintas iš nerūdijančio plieno), kuris skysčiui veikia išcentrinę jėgą per greitą sukimąsi; Volute formos siurblio korpusas skysčio kinetinę energiją paverčia slėgio energija, kad pasiektų slėgio perdavimą.
• Velenų sistema ir sandarinimas: Siurblio velenas jungia sparnuotę prie variklio ir perduoda sukimosi galią; Mechaniniai sandarikliai arba pakavimo sandarikliai apsaugo nuo skysčio nutekėjimo išilgai veleno, užtikrindami operacinį sandarumą.
• Palaikymas ir vairavimas: Guolio korpusas palaiko velenų sistemą, kad sumažintų sukimosi trintį; Variklis dažniausiai yra standartinis asinchroninis variklis, kurį lemia sukabinimo ar tiesioginis ryšys, kad būtų pritaikytos skirtingos galios reikalavimai.

2. Trijų pakopų darbo principas

• Siurbimo etapas: Kai variklis užvedamas, jis verčia sparnuotę pasukti, sukurdamas žemo slėgio plotą sparnuotės centre. Skystis patenka į siurblio ertmę per siurbimo vamzdyną esant atmosferos slėgiui.
• Pagreičio etapas: Kai skystis patenka į sparnuotės ašmenų kanalus, jis radialiai juda į išorę išcentrine jėga, žymiai padidėjus greičiui ir kinetinei energijai.
• Slėgis ir išleidimo stadija: Kai greitas skystis patenka į volute, srauto kanalo skerspjūvio plotas palaipsniui plečiasi, sumažindamas srauto greitį ir kinetinę energiją paverčia statiniu slėgiu. Galiausiai skystis pristatomas į tikslinį vamzdyną per išleidimo flanšą.

Iii. Išcentrinių siurblių galutinio pastatymo charakteristikos

1. Pagrindinių veiklos parametrų aiškinimas

Pagrindiniai galutinio pastatymo išcentrinių siurblių našumo parametrai lemia jų taikymo scenarijus: Srauto greičio diapazonas paprastai yra 5–1000 m³/h, tenkinantis mažus ir vidutinio srauto perdavimo poreikius; Galvos paprastai yra 10–200 m, tinkamos žemoms ar vidutinėms galvos sąlygoms; Efektyvumas gali siekti 75–90%, turint didelį energijos taupymo poveikį; Reikalinga grynoji teigiama siurbimo galvutė (NPSHR) yra maža, sumažinant diegimo aukščio apribojimus siurbimo vamzdyne.

2. Trys pagrindiniai pranašumai

• Didelis efektyvumas ir energijos taupymas: Optimizuotas hidraulinis dizainas sumažina energijos konversijos praradimą. Po to, kai cheminė įmonė pakeitė savo senus siurblius šiais siurbliais, vienas įrenginys kasmet sutaupė daugiau nei 50 000 kWh elektros energijos.
• Lengva priežiūra: Komponentai turi aukštą standartizacijos laipsnį. Mechaninių sandariklių pakeitimui nereikia išardyti viso siurblio, o vidutinis priežiūros laikas sutrumpėja 40%, palyginti su panašiais siurbliais.
• Platus pritaikomumas: Pakeisdamas sparnuotės medžiagas (pvz., Hastelloy, titano lydinį), jis gali perduoti specialias terpes, tokias kaip rūgščių bazės tirpalai ir nuotekos, kuriose yra pėdsakų dalelių.

Iv. Pasirinkimo pagrindiniai taškai išcentrinių siurblių galutinio pastatymo taškai

1. Preliminarūs parametrų tyrimai

Reikia paaiškinti du pagrindinius matmenis:

• Vidutinės charakteristikos: Tinka terpėms, kurių klampumas <200 CST ir kietas kiekis ≤ 5%; Medžiagos pasirinkimas turėtų atitikti terpės koroziją.
• OPeritingo sąlygos: Projektavimo srauto greitis, vardinė galva, vidutinės temperatūra ir sistemos slėgis. Visų pirma, reikia apskaičiuoti grynąjį teigiamą siurbimo galvutę (NPSHA), kad būtų užtikrinta NPSHA saugos kraštinė> NPSHR + 0,5 m.

2. Pasirinkimo proceso išardymas

1. Nustatykite pagrindinius parametrus: Pažymėkite srauto greitį (normalias/maksimalias darbo sąlygas) ir galva (atsižvelgiant į 10–15% vamzdyno nuostolių), atsižvelgiant į proceso reikalavimus.
2. Atitikties siurblio modelio specifikacijos: Skaitykite siurblių gamintojo našumo kreivę ir pasirinkite modelius, kuriuose veikimo taškas patenka į ± 10% geriausio efektyvumo taško (BEP).
3. Patvirtinkite variklį ir priedus: Pasirinkite variklį, pagrįstą siurblio veleno galia (su 10% –15% galios marža), pasirinkdami tarp sprogimo ar įprastų variklių; Suderinkite vamzdynų priedus, tokius kaip tikrinimo vožtuvai ir filtrai.
4. Galutinė medžiagos patikrinimas: Korozinei terpei patikrinkite, ar siurblio korpusas (pvz., 304/116L nerūdijantis plienas) ir sparnuotės medžiagos atitinka atsparumo korozijai reikalavimus.

V. Taikymo laukai

1. Pagrindiniai pramoninės gamybos scenarijai

• Chemijos pramonė: Perkeliami organiniai tirpikliai, tokie kaip metanolis ir etilenglikolio, arba praskiesto rūgšties/šarminio tirpalai; Reikia siurblių, pagamintų iš korozijai atsparių medžiagų.
• Galios pramonė: Naudojamas vandens cirkuliacijai aušinant katilo pagalbinėje įrangoje ir srutų perkėlimui desulfurizacijos sistemose; Siurblių apvalkalai turi būti atsparūs aukštai temperatūrai ir atsparūs dilimui.
• Maisto apdorojimas: Perduoti sanitarines terpes, tokias kaip vaisių sultys ir pieno produktai; turi atitikti FDA arba 3A sanitarinius standartus.

2. Pagrindiniai vaidmenys savivaldybių ir statybų sektoriuose

• Miesto vandens tiekimas: Pabaigos kūrimo išcentriniai siurbliai naudojami antriniame slėgio stiprinančiose siurblių stotyse, kad būtų pasiektas nuolatinio slėgio vandens tiekimas aukštybiniams pastatams, o lankstus srauto reguliavimas.
• Nuotekų valymas: Naudojamas nuotekoms pakelti po grotelių ir grąžinti skystį iš aeracijos rezervuarų, tinkamų sąlygoms, kurių kiekis yra nedidelis pakabinamų kietųjų dalelių kiekis.
• ŠVOK: Tarnauja kaip atšaldytas vanduo ir aušinimo vandens cirkuliacijos siurbliai, siekiant užtikrinti temperatūros reguliavimą dideliuose pastatuose, tokiuose kaip prekybos centrai ir viešbučiai.

Vi. Išcentrinių siurblių galutinio kūrimo įrengimas ir paleidimas

1. Pasiruošimas prieš diegimą

Fondas turi būti plokščias ir tvirtas, su pakankamai priežiūros erdve; Siurbimo vamzdyno skersmuo neturėtų būti mažesnis už siurblio įleidimo angos skersmenį, jame yra mažiau alkūnių ir vožtuvų, kad būtų išvengta kavitacijos; Išleidimo vamzdynas turi būti aprūpintas slėgio matuokliais ir patikrinkite vožtuvus, kad būtų išvengta vandens plaktuko.

2. Pagrindinių taškų paleidimas

• Vamzdyno patikrinimas: Atlikite slėgio bandymą po įdiegimo, kad būtų užtikrintas vamzdyno nutekėjimas; Patikrinkite jungties išlyginimo nuokrypį su radialiniais ir ašiniais nuokrypiais ≤ 0,1 mm.
• Jokių krovinių ir apkrovos bandymo važiavimai: 10–15 minučių paleiskite be apkrovos, tikrindami guolio temperatūrą (≤ 75 ℃) ir vibraciją (≤ 4,5 mm/s); Krovinio bandymo metu palaipsniui sureguliuokite vožtuvus ir įrašykite, ar srauto greitis ir galva atitinka projektavimo vertes.

Vii. Išcentrinių siurblių galutinio pastatymo priežiūra ir trikčių šalinimas

1. Kasdieninis priežiūros kontrolinis sąrašas

• Kasdienis patikrinimas: Patikrinkite guolio temperatūrą, sandarinimo nuotėkį (lašėjimas ≤ 10 lašų per minutę yra normalu), o įleidimo/išleidimo angos slėgis.
• Savaitės priežiūra: Papildykite guolio tepalą (daugiausia ličio pagrindu pagamintus tepalus) ir švarias dulkes ant siurblio korpuso paviršiaus.
• Ketvirčio patikrinimas: Patikrinkite sparnuotės nusidėvėjimą, išmatuokite siurblio veleno galo žaidimą ir kalibruokite slėgio matuoklių ir srauto matuoklių tikslumą.

2. Įprasti gedimai ir sprendimai

• Nepakankamas srautas: Įprastos priežastys yra užblokuoti siurbimo vamzdynai, dėvimi sparnuotės ir mažas variklio greitis; Sprendimai yra skirti nuvalyti filtrus, pakeisti spardytojus ir patikrinti variklio galios dažnį.
• Perkaitieji guoliai: Dažniausiai sukelia nepakankamas/pablogėjęs tepalas ar didelis jungčių išlyginimo nuokrypis; Papildykite/pakeiskite tepalą ir pakartotinai kalibruokite jungtį.
• Sunkus sandariklio nutekėjimas: Daugiausia dėl susidėvėjusių ruonių, sulenktų siurblių velenų ar priemaišų terpėje; Išspręskite pakeisdami sandariklius, taisydami siurblio veleną ir montuodami vamzdynų filtrus.

Viii. Saugos operacijos specifikacijos, skirtos išcentriniams siurbliams,

1. Saugos patikrinimas prieš paleidimą

Patvirtinkite, kad siurblio korpusas ir vamzdynai yra tvirtai sujungti, be laisvų inkaro varžtų; Patikrinkite, ar variklio laidai yra teisingi, o įžeminimas yra patikimas; Uždarykite išleidimo vamzdyno vožtuvą, atidarykite siurbimo vamzdyno vožtuvą ir įsitikinkite, kad siurblio ertmė yra užpildyta skysčiu.

2. Saugos stebėjimas veikimo metu

Griežtai draudžiama išardyti bet kokius komponentus, kol siurblys veikia, kad būtų išvengta sužalojimų dėl aukšto slėgio skysčio išstūmimo; Atidžiai stebėkite variklio srovę ir guolio temperatūrą - jei jos viršija įvertintas vertes ar nenormalus triukšmas/vibracija, iškart sustabdykite siurblį, kad patikrintų; Draudžia ilgalaikį veikimą, esant mažesnėms nei 30% vardinio srauto greičio, kad skystis būtų perkaistas siurblio viduje.

3. Saugos tvarkymas po išjungimo

Pirmiausia uždarykite išleidimo vamzdyno vožtuvą, tada nukirpkite variklio galią; Jei perduodate aukštos temperatūros ar korozinę terpę, praplaukite vamzdynus, kad likutinės terpės neleistų kristalizuoti ar koroziruoti siurblio korpuso; Žiemą išjungę, nusausinkite skystį siurblio ertmėje ir vamzdynuose, kad išvengtumėte komponentų užšalimo ir įtrūkimo.

Ix. Palyginimas tarp išcentrinių siurblių ir kitų siurblių galutinio pastatymo

1. Palyginimas su vertikaliais išcentriniais siurbliais

Įcentrinius siurblius galutinio kūrimo siurbliai užima didesnį plotą, tačiau juos lengviau montuoti ir prižiūrėti; Vertikalūs išcentriniai siurbliai užima mažiau erdvės, tinkamos erdvėje suvaržytoms scenarijams, tačiau jiems reikalingi vamzdynų išardyti techninės priežiūros metu, todėl padidėja priežiūros išlaidos. Abu yra tinkami žemoms ir vidutinėms galvos sąlygoms, o išcentriniai siurbliai galutiniai pastatymai turi geresnį mažų ir vidutinių srauto scenarijų efektyvumą.

2. Palyginimas su teigiamais poslinkių siurbliais

Teigiami poslinkio siurbliai (pvz., Pavarų siurbliai, diafragmos siurbliai) yra tinkami aukšto lygio, aukšto slėgio sąlygoms, tačiau turi siaurą srauto reguliavimo diapazoną; Galutinio pastatymo išcentriniai siurbliai yra tinkami mažo viziausiam, žemo ir vidutinio slėgio sąlygoms, turint lankstų srauto reguliavimą ir didelį efektyvumą. Pabaigos kūrimo išcentriniai siurbliai turi didesnį ekonominį efektyvumą, kai perkeliamos mažo klampumo terpės, tokios kaip švarus vanduo ir tirpikliai.

X. Išcentrinių siurblių pabaigos kūrimo tendencijos

1. Medžiagos ir dizaino naujovės

Priimkite keramiką dengtus sparnuotojus ir kompozicines medžiagų siurblių apvalkalus, kad pagerintumėte atsparumą susidėvėjimui ir atsparumui korozijai; Optimizuokite hidraulinius modelius ir suprojektuokite efektyvesnius srauto kanalus per CFD modeliavimą, kad dar labiau sumažintumėte energijos suvartojimą.

2. Intelektualių stebėjimo sistemų taikymas

Integruokite vibracijos jutiklius, temperatūros jutiklius ir išmaniuosius elektros matuoklius, kad nuotolinio stebėjimo pasiektumėte per IoT platformas; Sujunkite AI algoritmus, kad numatytumėte gedimus, pateikdami ankstyvuosius įspėjimus dėl gedimo gedimo ir sandarinimo susidėvėjimo, taip sumažindami neplanuotus prastovas.

3. Energijos taupymo technologijų skatinimas

Atitikties kintamo dažnio diskai (VFD), kad būtų pasiektas Stepless srauto reguliavimas, sutaupydamas 20–30% daugiau energijos nei tradicinis droselio reguliavimas; Skatinti nuolatinius magneto sinchroninius variklius, kurie yra 5–8% efektyvesni nei asinchroniniai varikliai, padedantys pramonės sektoriui pasiekti „dvigubos anglies“ tikslus.

Xi. Dažnai užduodami klausimai (DUK)

Kl.: Kas gali sukelti išcentrinio siurblio galutinį pastatymą, kai po paleidimo nėra srauto?

A: Pagrindinės priežastys yra oro įsiurbimas į siurblio ertmę dėl oro nutekėjimo į siurbimo vamzdyną, užblokuoti siurbimo filtrai, atvirkštinis sparnuotės sukimasis (reikia perjungti variklio laidų seką) ir siurblio ertmę, kurios nėra užpildytos skysčiu (reikia perjungti siurblį).

Kl.: Kaip prailginti galutinio pastatymo išcentrinio siurblio tarnavimo laiką perkeliant terpę, kurioje yra nedidelis kiekis dalelių?

A: Norėdami išvengti dalelių užstrigimo, galite naudoti pusiau atidarytą sparnuotę; Įdiekite šiurkščiavilnių filtrą siurblio vamzdyne (filtro tinklo dydis, pasirinktas pagal dalelių dydį); Naudokite sparnus, pagamintus iš susidėvėjimo atsparių medžiagų, tokių kaip aukšto chromo ketaus; Kontroliuokite srauto greitį geriausio efektyvumo diapazone veikimo metu, kad sumažintumėte sparnuotės susidėvėjimą.

Kl.: Ką reikėtų padaryti, jei veikiant išcentriniam siurbliui atsiranda sunki vibracija?

A: Pirmiausia sustabdykite siurblį apžiūrėti. Įprastos priežastys yra per didelis sujungimo suderinimo nuokrypis, nesubalansuotas sparnuotės susidėvėjimas, pažeisti guoliai ir laisvų inkaro varžtai. Turite pakartotinai kalibruoti jungties suderinimą, pakeisti susidėvėjusius sparnuotojus ar guolius ir sugriežtinti inkaro varžtus. Iš naujo paleiskite siurblį tik pašalinus vibraciją.

Kl.: Kodėl verta rinktis „Teffiko“?

A: Kaip italų gamintojas,Teffikoyra pirmaujanti įmonė pasaulinėje pramonės siurblių pramonėje, turinti 20 metų patirtį MTTP ir gamyboje. Jame pagrindinis dėmesys skiriamas išcentriniams siurbliams, varžtų siurbliams ir kt., Ir veda tokiuose laukuose kaip galios generavimas ir naftos chemijos medžiagos, teikdami pritaikytus sprendimus. Visiems produktams bandoma 100% ir jie gavo tokius sertifikatus kaip ISO 9000. Jos pasaulinis pardavimo tinklas teikia atrankos palaikymą ir vietinį inventorių, todėl jis yra puikus pasirinkimas įsigyjant siurblį.

Xii. Suma

Apibendrinant galima pasakyti, kad išcentriniai pabaigos siurbliai pasižymi puikiu našumu ir universalumu įvairiose pramonės šakose. Jų pranašumai, tokie kaip paprastas dizainas, lengva priežiūra ir didelis efektyvumas, suteikia jiems populiarų pasirinkimą skysčių perdavimo programoms. Kaip Italijos išcentrinis siurblių gamintojas, turintis daugiau nei 20 metų patirtį,Teffikoyra įsipareigojęs pateikti aukštos kokybės siurblius, kurie patenkina jūsų specifinius poreikius, leisdamas patirti jo unikalų patikimumą ir puikią kokybę.
