Teffiko magnetinio siurblio velenas pagamintas iš daug anglies turinčio chromo guolių plieno. Po terminio apdorojimo jo kietumas pasiekia 58-62 HRC, todėl užtikrinamas išskirtinis atsparumas dilimui ir deformacijai. Tačiau ilgai eksploatuojant dėl nešvarumų sukeliamos erozijos, tepimo gedimo, važiavimo sausa ir perkrova velenas gali susidėvėti, lenkti, pažeisti sriegius ir sugadinti griovelio griovelį, o tai dar labiau sukelia vibraciją, neįprastą triukšmą ir sumažėjusį srautą. Siekiant išvengti didelių išlaidų, susijusių su visiškai naujo veleno keitimu, šiame dokumente sistemingai nustatomi žalos vertinimo kriterijai, užbaigtos remonto procedūros, atsargumo priemonės techninės priežiūros priemonės ir pagrindiniai Teffiko magnetinio siurblio velenų surinkimo ir paleidimo taškai pagal pramonės standartus.
Prieš atliekant techninę priežiūrą, žala turi būti griežtai įvertinta pagal medžiagos stiprumo charakteristikas, kad būtų išvengta neveiksmingo remonto ar galimų pavojų saugai:
Matomi įtrūkimai, didelis griovelių susidėvėjimas arba bendra sukimo deformacija veleno paviršiuje. Toks pažeidimas pažeidžia veleno konstrukcinį vientisumą. Remontuoti velenai gali lūžti velenas arba gali sugesti pavarų dėžė eksploatacijos metu, todėl jie turi būti nedelsiant atiduodami į metalo laužą.
Nedidelis įlinkimas, nedidelis paviršiaus susidėvėjimas, smulkūs įbrėžimai, šiek tiek nulupti sriegiai arba nedidelis raktų griovelių šiurkštėjimas. Toks pažeidimas nepažeidžia veleno šerdies struktūros ir stiprumo, todėl po profesionalaus remonto gali būti naudojamas pakartotinai.
Magnetinio siurblio velenų nuostoliai skirstomi į keturias pagrindines kategorijas:
Dažniausiai tai sukelia prastas tepimas, nešvarumų patekimas arba ilgalaikė kreipiamųjų guolių trintis, dėl kurių lengvai atsiranda radialinis nutekėjimas, vibracija ir neįprastas triukšmas.
Paprastai tai sukelia dažni paleidimo-sustabdymo ciklai, sausa eiga, perkrova arba netolygi jėga išmontuojant ir montuojant, dėl ko susidėvi ekscentrinis sparnuotė, trintis tarp magnetinių žiedų ir nesubalansuota įranga.
Atsiranda dėl netolygios priveržimo jėgos išmontuojant ir montuojant, paslydus įrankiai arba dėl nešamos terpės korozijos, dėl kurios atsiranda rūdžių ir sriegių pašalinimas, o tai neleidžia stabiliai pritvirtinti sparnuotės mazgus.
Dėl nestabilaus transmisijos sukimo momento arba per didelio surinkimo tarpo pasikartojantis smūgis tarp raktų ir raktų griovelių šiurkština griovelio paviršių ir sukelia briaunų atskilimą, sumažindamas perdavimo efektyvumą ir netgi galios perdavimo gedimą.
Magnetiniuose siurbliuose yra stiprūs vidiniai magnetiniai žiedai su galinga magnetine trauka. Netinkamai išmontavus, galite susižaloti, susižaloti, sugadinti komponentus ir subraižyti izoliacines įvores. Siekiant užtikrinti siurblio veleno remonto tikslumą, prieš atliekant techninę priežiūrą turi būti įdiegta saugos apsauga ir standartizuotas išmontavimas.
Atjunkite visą įrangos maitinimą, uždarykite įleidimo ir išleidimo vamzdynų vožtuvus, visiškai išleiskite likutinę terpę siurblio viduje ir užbaikite slėgio mažinimą bei aušinimą. Paruoškite specialius įrankius, įskaitant ofsetinius veržliarakčius, adatų dildės, varinius plaktukus, sraigtinius ištiesintuvus, tiksliuosius suportus, šlifuoklius, galvanizavimo remonto medžiagas ir švarias šluostes. Išvalykite ir išlyginkite techninės priežiūros darbo vietą ir padėkite gumines atramines plokštes, kad išvengtumėte metalinių dalių pažeidimų.
Išardykite įrangą griežtai iš išorės į vidų: pirmiausia nuimkite siurblio korpusą ir izoliacinę movą ir lėtai išimkite vidinį magnetinio žiedo mazgą, kad išvengtumėte momentinio stipraus magnetinio traukos ir susidūrimo tarp vidinių ir išorinių magnetinių žiedų. Tada atsukite sparnuotės fiksavimo veržlę, iš eilės nuimkite sparnuotės ratą, traukos diską ir vidurinį veleno lizdą ir galiausiai išimkite visą siurblio veleną. Išmontuodami pažymėkite visas sudedamąsias dalis ir sudėkite jas įslaptintas, kad išvengtumėte surinkimo nesutapimo ir nesubalansuoto tarpo vėlesnio surinkimo metu.

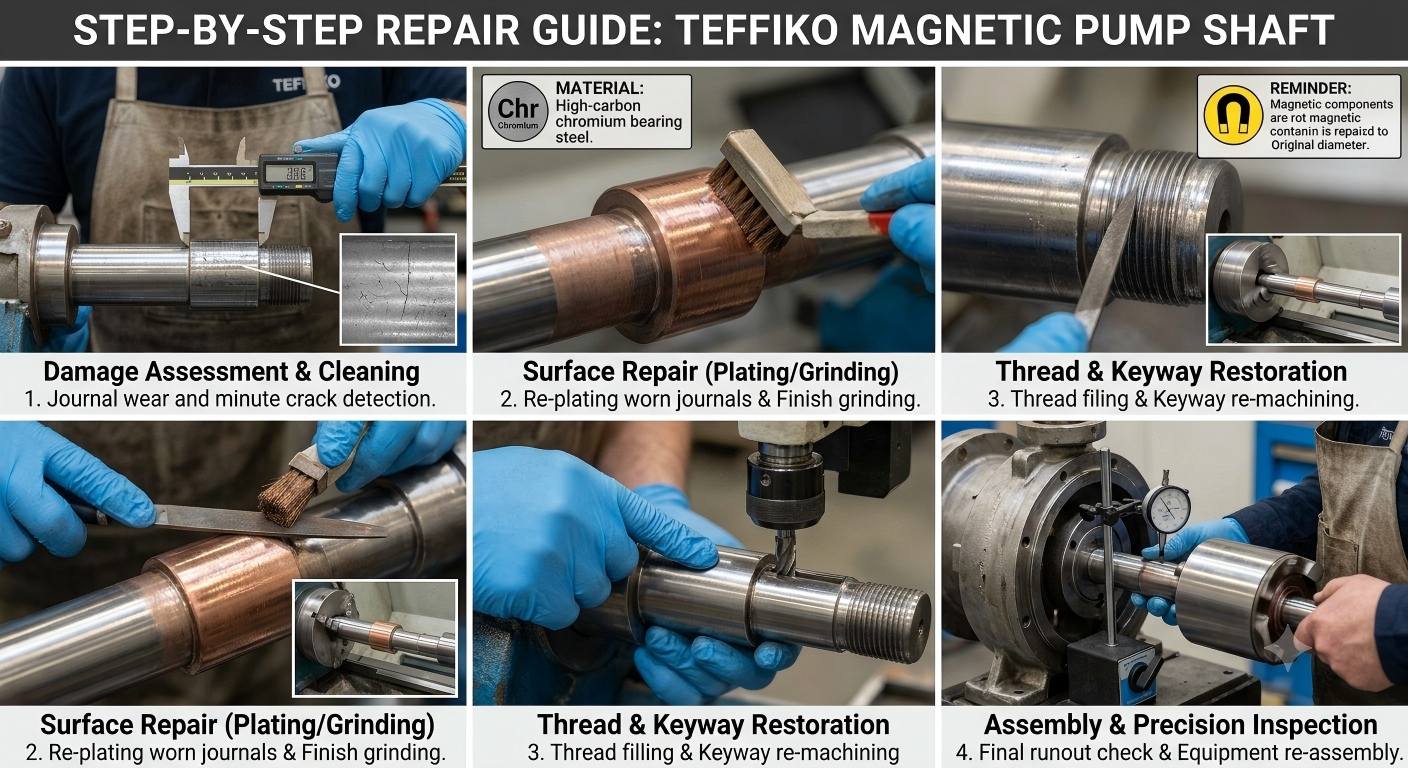

Priimkite suderintus remonto procesus, atsižvelgdami į siurblio veleno pažeidimo laipsnį ir daug anglies turinčio chromo guolių plieno medžiagų charakteristikas, subalansuodami remonto tikslumą, veikimo stiprumą ir priežiūros išlaidas. Konkrečios remonto schemos yra šios:
Dėl nedidelių įbrėžimų, smulkių įbrėžimų ir negilių griovelių susidėvėjimo ant kakliukų, atitinkančių slydimo guolius ir guminius kreipiamuosius guolius, naudokite chromo, vario arba nerūdijančio plieno dengimą, kad pataisytumėte susidėvėjusius paviršius. Tiksliai valdykite dangos storį pagal kakliuko nusidėvėjimo gylį. Po dengimo atlikite tekinimo ir šlifavimo staklių bei šlifavimo staklių baigiamąjį tekinimą ir šlifavimą, kad atkurtumėte pradinio gamyklinio standartinio dydžio kakliuko skersmenį, atitinkantį standartinį guolių surinkimo tarpą, kad būtų užtikrintas sklandus sukimasis be trukdžių.
Jei kakliukai turi gilius griovelius arba didelio ploto ekscentrinį susidėvėjimą, veleno konstrukcijos stiprumas bus pažeistas. Remontas nerekomenduojamas, o visiškai naują siurblio veleną reikia pakeisti tiesiogiai.
Mažo skersmens siurblio velenams su nedideliu lenkimu: ant išgaubtos lenkimo veleno dalies užtepkite vario lakštus, kad išvengtumėte sukietėjusio veleno paviršiaus įbrėžimų, atsirandančių dėl kalimo. Švelniai bakstelėkite plaktuku, kad palaipsniui ištiesintumėte, ir pakartotinai išmatuokite ir reguliuokite, kol velenas bus visiškai tiesus be radialinio nuokrypio.
Didelio skersmens siurblio velenams su lengvu lenkimu: naudokite specialų sraigtinį tiesintuvą, kad ištiesintumėte vienodą slėgį. Viso proceso metu griežtai draudžiama kalti, kad būtų išvengta paslėptų įtrūkimų ant didelio kietumo veleno. Po ištiesinimo naudokite ciferblato indikatorių, kad kelis kartus patikrintumėte radialinį išsiveržimą, kad įsitikintumėte, jog parametrai atitinka įrangos veikimo standartus.
Jei siurblio velenas yra pernelyg įlenktas, sukimosi deformacijos ar paslėptų įtrūkimų, jis turi būti išmestas ir nedelsiant pakeistas, nes ištiesinimas negali užtikrinti ilgalaikio veikimo stabilumo.
Jei grioveliai yra tik šiek tiek grublėti ir susidėvėję be akivaizdžių deformacijų ar briaunų įtrūkimų, griovelio sieneles nudildykite smulkiomis dildėmis, kad pašalintumėte įdubas, išsikišimus ir oksiduotus nešvarumus. Praktelių griovelius įprastai galima surinkti po apipjaustymo plokščiu.
Jei pleišto grioveliai yra labai deformuoti, įskilę ir turi per didelę transmisijos tarpą, pataisykite suvirindami: suvirindami užblokuokite pradinį pažeistą griovelį ir iš naujo apdirbkite griovelį standartinėje siurblio veleno skalės padėtyje.
Kritinis tabu: siurblio velenus, naudojamus didelės galios ir didelio sukimo momento darbo sąlygomis, draudžiama taisyti iš naujo apdirbant griovelius. Nauji velenai turi būti pakeisti, kad būtų išvengta plyšio griovelio įtrūkimų ir galios perdavimo gedimo darbo metu, o tai gali sukelti įrangos gedimus.
Šiek tiek nuluptiems, iš dalies pažeistiems arba aprūdintiems ir apaugusiems siūlams: siūlų profilius tiksliai nukirpkite adatinėmis dildėmis ir pašalinkite rūdis bei nešvarumus. Po apipjaustymo patikrinkite veržlės įsijungimą rankiniu būdu; pakartotinis naudojimas leidžiamas, jei sujungimas vyksta sklandžiai, neatsipalaiduojant ar neužstrigdamas.
Labai nuskilusiems, iš esmės nuluptiems sriegiams, kurie negali normaliai susijungti, galimos dvi standartizuotos taisymo schemos:
Šiek tiek pasukite siurblio veleno galą žemyn, prispauskite atitinkamą įvorę ir apdirbkite standartinius sriegius ant įvorės.
Užpildykite pažeistą sriegio plotą elektriniu arba dujiniu suvirinimu, o standartinius sriegius apdirbkite baigę sukti po aušinimo, kad tiktų originali fiksavimo veržlė.
Sutaisytų siurblio velenų negalima montuoti tiesiogiai. Griežtai turi būti vykdomos šios tikrinimo ir paleidimo procedūros:
Kai kurie eksploatavimo ir priežiūros darbuotojai verčia taisyti įtrūkusius, stipriai susisukusius siurblio velenus arba velenus, naudojamus didelio sukimo momento darbo sąlygomis, kad sumažintų išlaidas. Nors įranga gali veikti normaliai per trumpą laiką, ji gali sukelti didelių gedimų, tokių kaip veleno lūžis, magnetinės transmisijos gedimas ir vidutinis nuotėkis. Smarkus veikimas išmontuojant magnetinius komponentus sukelia siurblio veleno ekscentriškumą ir magnetinio žiedo susidėvėjimą. Tiesioginis montavimas be tikslios patikros po remonto sukelia antrinius gedimus, įskaitant įrangos vibraciją, vidutinį nuotėkį ir nepakankamą srautą.
Reguliariai tikrinkite guolių tepimo būklę ir laiku pakeiskite susidėvėjusią tepalinę alyvą ir tepalą, kad išvengtumėte sausos trinties sukelto kakliuko susidėvėjimo. Griežtai standartizuoti įrangos veikimą; uždrausti dirbti sausai, perkrauti ir dažnai paleisti magnetinius siurblius. Tiekdami terpę, kurioje yra kietų dalelių ir priemaišų, ant vamzdynų sumontuokite pirminį filtrą, kad užkirstumėte kelią priemaišų erozijai ant veleno. Reguliariai atlikite išmontavimo patikrą, kad nustatytumėte siurblio velenų tiesumą, sriegių ir griovelių susidėvėjimą, iš anksto nuspėkite gedimus ir atlikite prevencinę priežiūrą, kad pailgintumėte siurblio veleno tarnavimo laiką.
Teffiko magnetinio siurblio velenas yra tiksliai pagamintas iš daug anglies turinčio chromo guolių plieno. Daugumą lengvų ir vidutinio sunkumo pažeidimų galima ištaisyti už mažą kainą. Laikykitės pagrindinių principų: „tikslus žalos įvertinimas, tikslinis remontas, tikslumo patikrinimas po remonto ir standartizuotas surinkimas bei paleidimas“. Įvaldžius specialias remonto ir standartizuotas įvairių gedimų paleidimo procedūras galima ne tik labai sumažinti eksploatacijos ir priežiūros kaštus, bet ir užtikrinti ilgalaikį nesandarių, stabilų ir efektyvų įrangos darbą.
