Kaip perskaityti siurblio tipo spektro diagramą: žingsnis po žingsnio vadovas

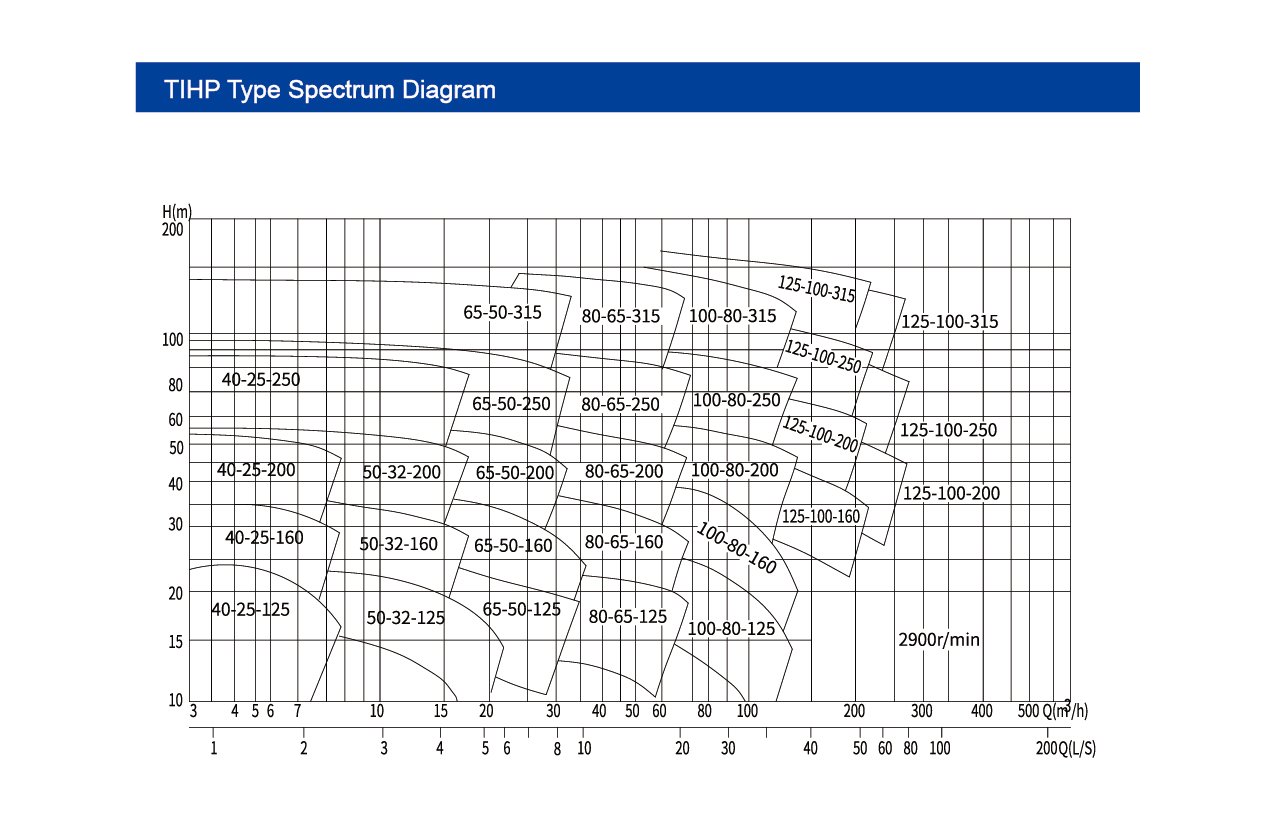

Ⅰ.Kaip perskaityti šią siurblio tipo spektro diagramą

1. Ašys aiškinimas

• Horizontali ašis (x ašis): parodo srauto greitį (Q) kubiniuose metrais per valandą (m³/h), didėjant iš kairės į dešinę.
• Vertikali ašis (y ašis): atspindi galvą (H) metrais (m), didėjančia iš apačios į viršų.

Ⅱ. Kreivės ir zonos

Į diagramą įeina kelios kreivės ir zonos, kiekviena nurodo konkretų siurblio modelį. Pavyzdžiui, „40-25-125“ ir „50-32-160“ žymi skirtingus siurblio modelius.

• Kreivių taškai: Kiekvienas kreivės taškas rodo modelio galvos vertę tam tikru srauto greičiu. Pavyzdžiui, „40-25-125“ zonoje taškų serija rodo galvą esant įvairiems šio modelio srautų greičiams.

Ⅲ. Pagrindiniai veiksmai: darbo taškas ir pasirinkimas

1. Nustatykite reikiamus parametrus: Paaiškinkite projektavimo srauto greitį (Q₀) ir projektavimo galvutę (H₀). Pavyzdžiui, gamyklai reikia siurblio, kad būtų galima pernešti 100 m³/h esant 80 m galvutei.
2. Raskite darbo tašką: Raskite q₀ ant x ašies ir H₀ ant y ašies; Jų sankryža yra darbo taškas. Jei taškas patenka į modelio daugiakampę zoną, tai teoriškai atitinka reikalavimą.
3. Pavyzdys: Jei q = 80 m³/h ir h = 80 m, patikrinkite, ar taškas yra tokiose zonose kaip „100-80-250“, kad įvertintumėte tinkamumą.

Prioritetą teikite didelio efektyvumo zonai: jei zonoje yra tankesnės kreivės ar šešėliavimas (kai kuriose diagramose pažymėtos), tai rodo didelio efektyvumo diapazoną (efektyvumas ≥80%). Pasirinkite modelius, kurių darbo taškai patenka į šią zoną, kad būtų sutaupytos optimalios energijos.

Ⅳ. Sukimosi greitis ir papildoma informacija

Žymėjimas „2900 R/min“ apatiniame dešiniajame kampe žymi vardinį siurblių greitį šiame spektre (standartinis greitis varikliui varomi siurbliams). Dėl skirtingo greičio (pvz., 1450 R/min) naudokite panašumo dėsnį, kad konvertuotumėte našumą:

• Srauto greitis yra proporcingas greičiui.
• Galva yra proporcinga greičio kvadratui.

Ⅴ. Greita atrankos logika

1. Nustatykite Q ir H reikalavimus, tada raskite atitinkamą modelio zoną.
2. Prioritetuokite modelius su darbo taškais šalia zonos centro (didelio efektyvumo sritis).
3. Atkreipkite dėmesį į modelio įleidimo/išleidimo angos skersmenis (pvz., 40, 50 mm), kad būtų užtikrintas suderinamumas su svetainės vamzdynais.

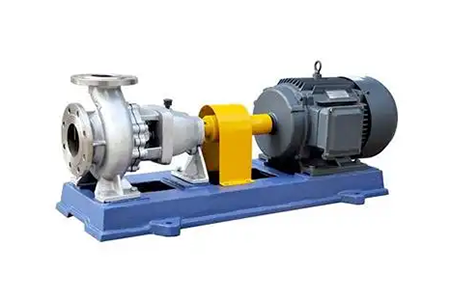

Ⅵ. Apie „Teffiko“ siurblius

Apibendrinant galima pasakyti, kad „Teffiko“ 5-osios kartos TIHP siurblio tipo spektro diagrama paaiškina taikomas darbo sąlygas ir didelio efektyvumo zonas per srauto galvutės koordinates, modelio zonas ir našumo kreives. Galite greitai pasirinkti modelius, suderindami parametrus su zonomis. Klausimai apie kreivės aiškinimą, darbo sąlygų pritaikymą ar pritaikytus sprendimus „Teffiko“ profesionali techninė komanda teikia tikslias atrankos gaires, veiklos modeliavimą ir montavimo palaikymą. Apsilankytiwww.teffiko.comarba el. Paštusales@teffiko.comNorėdami optimizuoti pramoninį skysčių transportavimą.
