Didingame skysčių mašinų kraštovaizdyje,Teffikojau seniai giliai užsiima išcentrinių siurblių srityje.Išcentriniai siurbliaiužima dominuojančią padėtį dėl savo paprastos struktūros ir plataus pritaikymo spektro. Nors yra daug įvairių išcentrinių siurblių, pradedant nuo miniatiūrinių buitinių slėginių siurblių iki milžiniškų pramoninių drenažo stočių, kurių išvaizda labai skiriasi, jų pagrindiniai „organai“ yra nepaprastai panašūs, kai jų korpusai nuimami.
Šiandien mes atliksime nuodugnią išcentrinių siurblių konstrukcinių detalių ir raidos logikos analizę, derindami klasikinius B tipo siurblius, modernius IS siurblius ir didelio srauto dvigubo siurbimo siurblius.

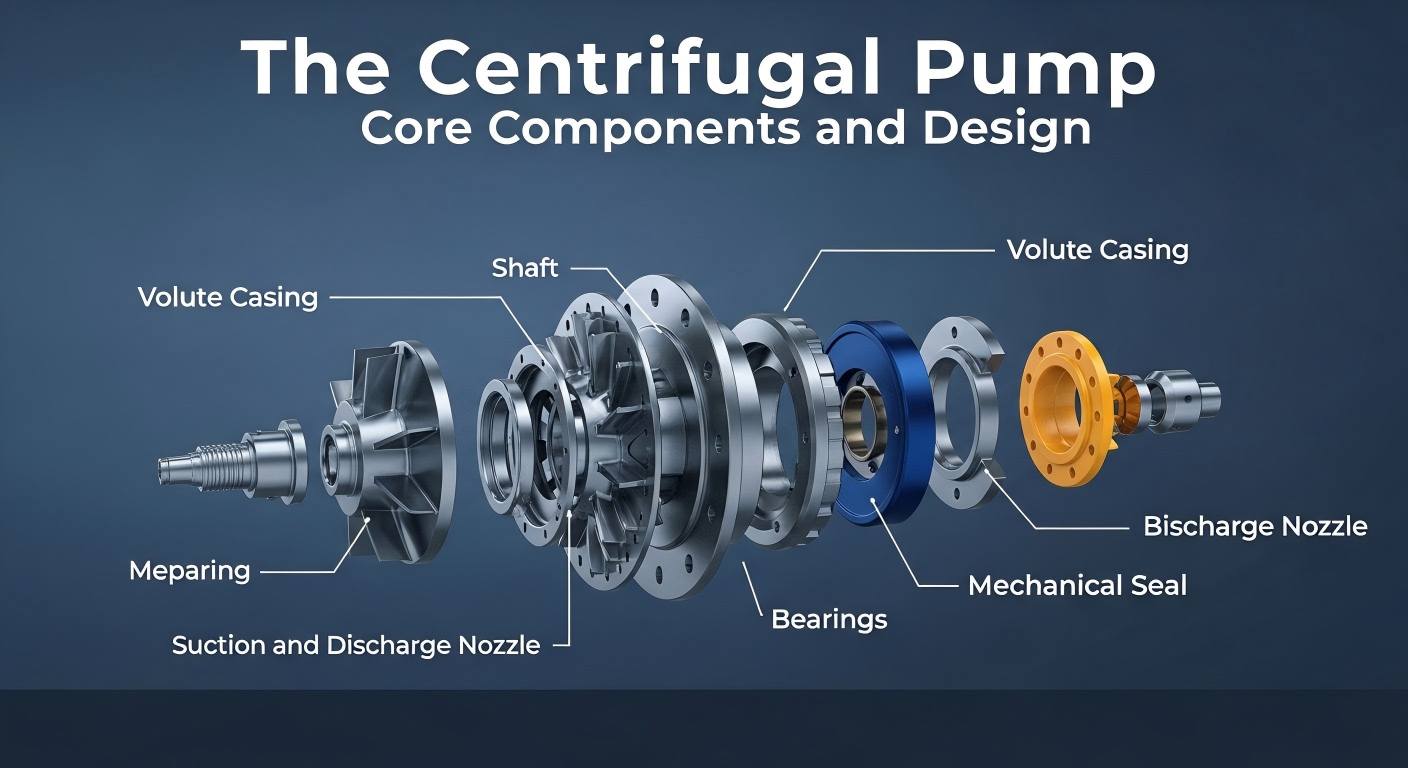

Nepriklausomai nuo siurblio tipo variantų, išcentrinių siurblių pagrindą sudaro šie pagrindiniai komponentai:
Supratę bendrą išcentrinių siurblių struktūrą, toliau tyrinėjame keletą įprastų išcentrinių siurblių tipų, kurių kiekvienas turi tikslinę konstrukciją, kad būtų galima pritaikyti prie skirtingų darbo sąlygų.
B tipo siurblys yra klasikinio išcentrinio siurblio konstrukcija, kuriai būdinga tai, kad vienas siurblio galas yra paremtas guoliais kronšteino viduje, o galas, kuriame yra sparnuotė, išsikiša iš kronšteino. Remiantis siurblio korpuso ir siurblio dangčio deriniu, B tipo siurbliai skirstomi į priekinius ir užpakalinius atidaromus tipus. Iš galo atidaroma konstrukcija suteikia didelių pranašumų atliekant techninę priežiūrą: laikiklį kartu su sparnuotės galima nuimti tiesiog atlaisvinant kronšteino kaiščio veržlę, neišardant siurblio įleidimo ir išleidimo vamzdynų, o tai labai supaprastina priežiūros procesą. Didžioji dalis B tipo siurblių ašinės jėgos yra subalansuota balansinėmis angomis ant sparnuotės, o likusią jėgą atlaiko guoliai. Šio tipo siurbliai yra paprastos konstrukcijos, patikimai veikiantys, lengvai gaminami ir prižiūrimi, puikiai pritaikomi, todėl kadaise buvo plačiai naudojami.
IS siurblys yra pagrindinis vienpakopis vieno siurbimo išcentrinis siurblys, kuris palaipsniui pakeičia B tipo siurblius. Jis buvo optimizuotas B tipo siurblių pagrindu, siekiant pagerinti energijos vartojimo efektyvumą ir patogumą. IS siurblių sparnuotės siurbimo angos skersmuo paprastai yra didesnis, o siurblio korpuso įsiurbimo ir išleidimo angos taip pat buvo patobulintos, siurblio korpusas yra tiesiogiai paremtas ant pagrindo. Palyginti su tokio paties našumo B tipo siurbliais, IS siurbliai turi mažesnę vardinę galią, o tai atspindi jų energijos taupymo charakteristikas. IS siurbliai taip pat turi užpakalinę atidarymo konstrukciją, o tai dar labiau padidina priežiūros patogumą: besisukančios dalys gali būti ištrauktos techninei priežiūrai, nuėmus tarpinę išplėstinės movos jungtį, neišardant siurblio korpuso, vamzdynų ir variklio. IS siurbliai tinka pramoniniam ir miesto vandens tiekimui ir drenavimui, taip pat žemės ūkio drėkinimui ir gali transportuoti švarų vandenį arba skysčius, kurių fizinės ir cheminės savybės panašios į švarų vandenį, kurių temperatūra ne aukštesnė kaip 80°C.
Vienpakopis dvigubo siurbimo išcentrinis siurblys struktūriškai prilygsta dviejų B tipo siurblių sparnuočių sujungimui, kai skystis vienu metu patenka tiek iš kairės, tiek iš dešinės sparnuotės pusės, todėl jo srautas yra daug didesnis nei tokio paties dydžio vieno siurbimo siurblio. Jo rotorius palaikomas iš abiejų galų, o siurblio korpusas paprastai yra horizontaliai padalintas spiralės tipas su dviem pusiau sraigtinėmis siurbimo kameromis, kurios kartu su siurblio korpusu sudaro padalintą konstrukciją. Ši konstrukcija ne tik valdo didelius srautus, bet ir pati subalansuoja siurblio ašinę jėgą dėl simetriško skysčio patekimo į sparnuotę, todėl nereikia papildomo ašinės jėgos balansavimo įtaiso. Esant tokiam pačiam srautui, dvigubo siurbimo siurbliai paprastai turi geresnį atsparumą kavitacijai nei vieno siurbimo siurbliai, o tai ypač svarbu transportuojant lengvai garuojančius skysčius arba esant dideliam siurbimo pakilimui. Siurblio veleno sandariklio įtaisas dažniausiai naudoja sandarinimo tarpiklį, o sandarinimo dėžėje įmontuotas vandens sandarinimo žiedas, skirtas aušinimui ir tepimui įvedant slėginį vandenį.
Nuo tvirto B tipo siurblių patvarumo iki energiją taupančio IS siurblių tikslumo ir nuostabaus dvigubo siurbimo siurblių našumo – išcentrinių siurblių struktūrinė raida visada buvo sutelkta į dvi pagrindines temas – efektyvumą ir priežiūros patogumą. Įvairių tipų išcentriniai siurbliai, pagrįsti bendra pagrindine struktūra, turi savo konstrukcines charakteristikas ir taikymo pranašumus, kad atitiktų skirtingų pramonės scenarijų poreikius.Teffikoir toliau teiks galias moksliniams tyrimams ir plėtrai bei išcentrinių siurblių taikymui su profesionaliomis technologijomis.
