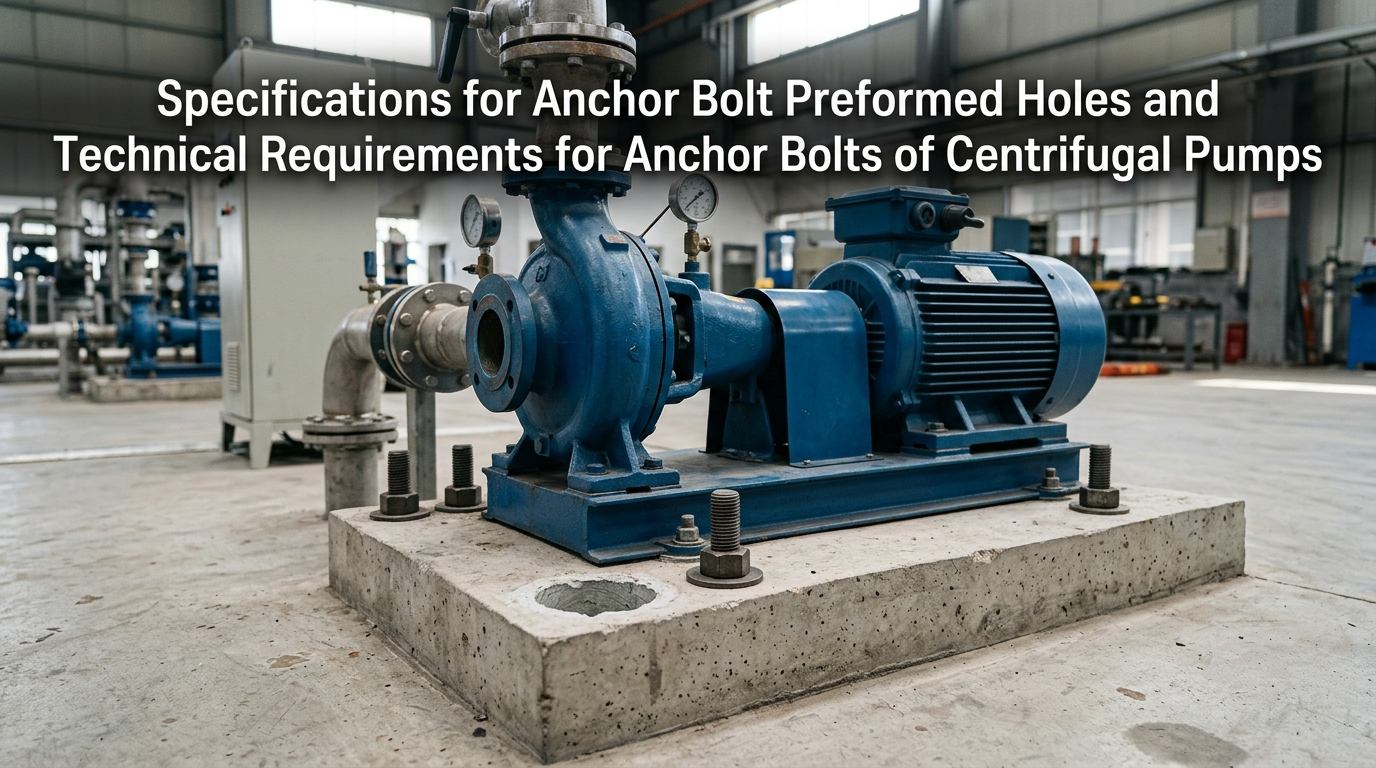

Išcentriniai siurbliaiyra pagrindinė įranga, naudojama pramonėje ir komunalinėse srityse ir eksploatacijos metu sukuria stiprią vibraciją. Įrangos pamatas, iš anksto suformuotos inkaro skylės ir inkaro varžtai yra pagrindiniai paslėpti darbai, garantuojantys įrenginio stabilumą. Daugelį objekto gedimų, tokių kaip siurblio korpuso nuokrypis, rezonansas, guolio perkaitimas ir varžtų lūžimas, dažniausiai sukelia nestandartinė iš anksto suformuotų skylių konstrukcija arba nekokybiškas varžtų montavimas. Šiame dokumente išsamiai aprašomos pagrindinės išcentrinių siurblių iš anksto suformuotų inkaro angų konstrukcijos ir inkaro varžtų montavimo gairės.
Iš anksto suformuotos inkaro angos išcentriniams siurbliams yra specialiai sukurtos antriniam inkarinių varžtų glaistymui. Iš anksto suformuotų skylių dydis, forma, vertikalumas ir švarumas tiesiogiai lemia varžtų tvirtinimo stiprumą, įrangos niveliavimo tikslumą ir bendrą pamato stabilumą. Kaip pagrindinė siurblio pamatų statybos procedūra, darbai turi būti atliekami griežtai laikantis pramonės standartų.
Iš anksto suformuotų skylių matmenys turi išlaikyti pusiausvyrą tarp pakankamo injektavimo kompaktiškumo ir betoninių pamatų konstrukcinio stiprumo. Per mažo dydžio skyles glaistymas bus nepilnas, o per didelės skylės susilpnins pamato laikomąją galią. Bendrieji standartizuoti statybos parametrai yra nurodyti taip:

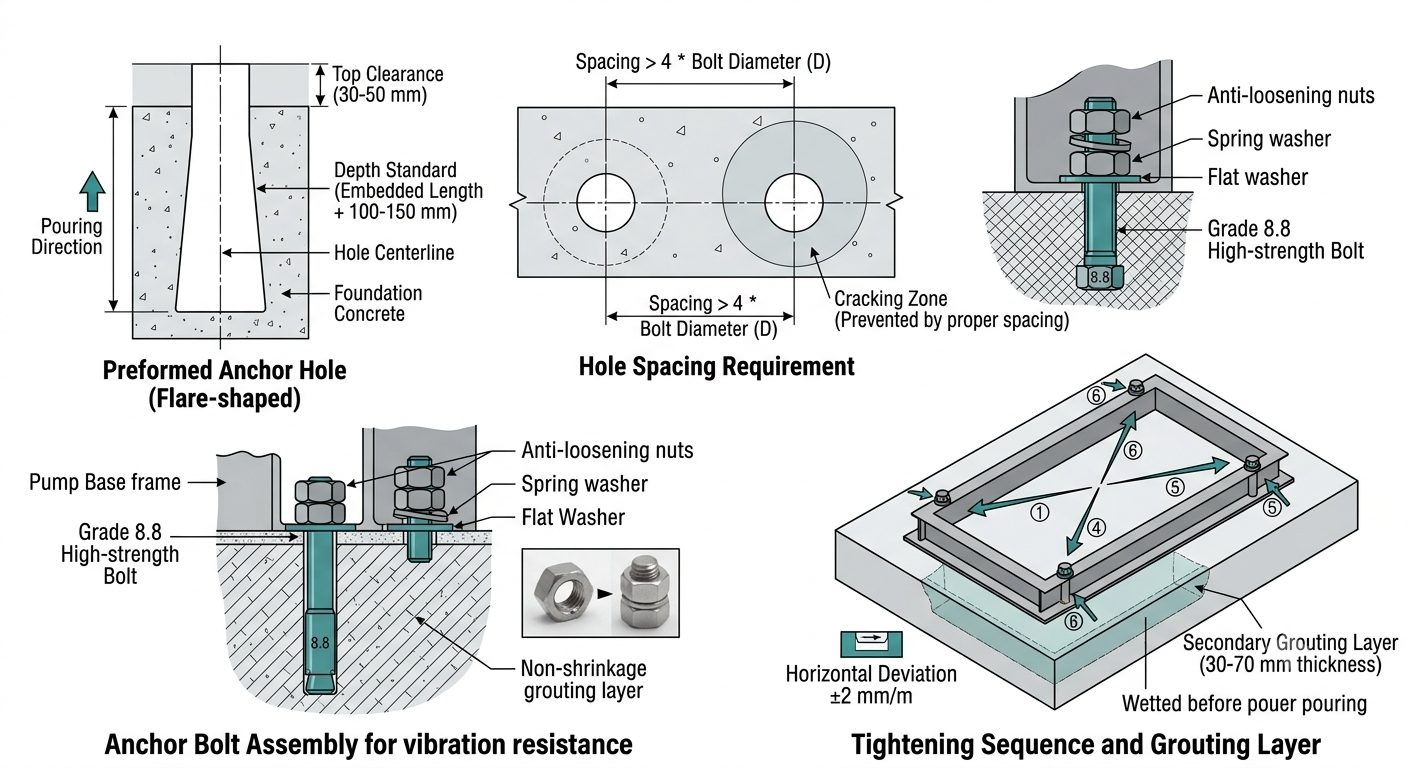

Tarpas tarp varžto ir skylės sienelės:Tarp kiekvieno varžto ir iš anksto suformuotos skylės sienelės turi būti išlaikomas vienpusis 30–50 mm tarpas, kad būtų pakankamai vietos nesusitraukiančiai glaistinei medžiagai, kad būtų užtikrintas visiškas varžtų apvyniojimas ir tvirtinimas.
Iš anksto suformuotų skylių gylio standartas:Bendras kiekvienos iš anksto suformuotos skylės gylis turi būti 100–150 mm didesnis už faktinį įtaisyto inkaro varžto ilgį, kuris puikiai apsaugo nuo įdubimo skylės dugne ir nepilno injektavimo bei užtikrina inkaravimo tvirtumą apačioje.
Reikalingas atstumas tarp skylių:Atstumas nuo centro iki centro tarp dviejų gretimų iš anksto suformuotų inkaro angų turi būti ne mažesnis kaip 4 kartus didesnis už inkaro varžto skersmenį, o tai veiksmingai apsaugo nuo įtrūkimų ir dalinio pamato skilimo po betonavimo ir glaistymo.
Optimali skylės forma:Statyboje pirmenybė teikiama platėjančiai angai su siauru viršumi ir plačiu dugnu. Palyginti su tiesiomis skylėmis, ši konstrukcija labai pagerina varžtų atsparumą ištraukimui ir neleidžia varžtams atsilaisvinti ir pasislinkti dėl ilgalaikės įrangos vibracijos.
Prieš liejant pamatų betoną, reikia pritvirtinti didelio stiprumo PVC klojinių vamzdžius, specialias plienines ar medines formas, kad būtų užtikrinta tiksli skylių padėtis ir taisyklingos skylių formos. Išardyti reikia nedelsiant po pradinio betono sutvirtinimo, kad būtų išvengta skylių sienų pažeidimų ir įskilimų, atsiradusių dėl išardymo po visiško sukietėjimo.
Prieš glaistymą, visas šiukšles, pieną, dulkes ir susikaupusį vandenį skylių viduje reikia kruopščiai išvalyti. Aukšto slėgio oras rekomenduojamas visapusiškam prapūtimui, kad būtų užtikrintas tvirtas injektavimo medžiagos ir originalaus betono pagrindo sukibimas be tarpsluoksnių ar tuščiavidurių vietų.
Skylės padėties nukrypimas turi būti griežtai kontroliuojamas. Jei skylės yra nukrypusios, per mažos angos arba deformuotos skylių formos, taisant turi būti taikomas rankinis kalimas ir perpjovimas. Griežtai draudžiama pjauti arba trumpinti inkaro varžtus, nes tai pablogins varžtų stiprumą ir lems nepakankamą inkaravimo ilgį.
Iš anksto suformuotų skylių vertikalumas turi būti garantuotas, kai skylių sienelių pasvirimo nuokrypis yra ne didesnis kaip 1,5°. Varžtų montavimas pasvirusi netolygų įtempių pasiskirstymą, dėl to eksploatacijos metu susikaups įtempis ir dėl to varžtų sriegis nutrūks, sriegis paslys ir pagrindo rėmas įtrūks.
Kaip pagrindiniai laikantys komponentai, jungiantys išcentrinių siurblių pagrindą ir betoninius pamatus, inkariniai varžtai atlieka įrangos tvirtinimo, išlyginimo, vibracijos mažinimo ir atsparumo poslinkiui funkcijas. Aiškūs pramoniniai standartai taikomi medžiagų pasirinkimui, stiprumo laipsniui, įdėto ilgiui, montavimo procesui, glaistymui ir kietėjimui, inkaro varžtų apsaugai nuo atsipalaidavimo ir antikorozijos. Įprasti varžtai niekada negali būti naudojami kaip pakaitalai.
Medžiagos parenkamos skirtingai, atsižvelgiant į eksploatavimo sąlygas, tiekiamą terpę ir išcentrinių siurblių talpą, kad būtų išvengta galimų pavojų saugai dėl netinkamo pasirinkimo:
Įprasti švaraus vandens išcentriniai siurbliai (civiliniam naudojimui ir įprastiniam pramoniniam vandens tiekimui):Turi būti naudojami Q235 anglinio plieno inkariniai varžtai, kurių stiprumo laipsnis ne mažesnis kaip 4.8 klasė. Jie užtikrina stabilų ir brangų našumą bei atitinka įprastinio vibracijos mažinimo ir fiksavimo reikalavimus.
Išcentriniai siurbliai nuotekoms, cheminėms ir korozinėms terpėms:Jei terpėje yra rūgščių, šarmų, priemaišų ir korozinių komponentų, reikia naudoti 304 arba 316 nerūdijančio plieno inkarinius varžtus, kad būtų veiksmingai išvengta rūdžių ir korozijos ir išvengta varžtų gedimo, pvz., rūdžių lūžimo ir nukritimo.
Didelio masto aukšto slėgio ir didelio srauto didelio našumo išcentriniai siurbliai:Įrangai su didele apkrova ir dideliu vibracijos dažniu reikalingi 8.8 ar aukštesnio stiprumo inkariniai varžtai. Jie pasižymi puikiu atsparumu tempimui, atsparumu nuovargiui ir atsparumu deformacijai ir yra tinkami ilgalaikiam nepertraukiamam didelės apkrovos darbui.
Reikalavimai suderinamiems priedams:Kiekviename inkaro varžtų komplekte turi būti plokščios poveržlės, spyruoklinės poveržlės ir dvigubos veržlės kaip standartiniai priedai. Visas priedų derinys užtikrina dvigubą atsipalaidavimą, kad prisitaikytų prie nuolatinės vandens siurblių vibracijos.
Įdėtas ilgis tiesiogiai lemia varžtų ištraukiamąją galią ir yra pagrindinis rodiklis, apsaugantis nuo varžto ištraukimo ir atsipalaidavimo. Įvairių tipų siurblių standartiniai įtaisytųjų ilgių santykiai yra nurodyti taip:
Lengvi vertikalūs išcentriniai siurbliai: įtaisytasis ilgis turi būti ne mažesnis kaip 15 kartų didesnis už varžto skersmenį, kad atitiktų mažos apimties įrangos lengvo tvirtinimo reikalavimus.
Įprasti horizontalūs pramoniniai išcentriniai siurbliai: įtaisytasis ilgis turi būti 20–25 kartus didesnis už varžto skersmenį, kad būtų galima prisitaikyti prie įprastos pramoninės veiklos apkrovos.
Didelės apkrovos didelio srauto ir aukšto slėgio išcentriniai siurbliai: įtaisytasis ilgis turi būti ne mažesnis nei 30 kartų didesnis už varžto skersmenį, kad būtų padidinta tvirtinimo laikomoji galia ir būtų atsparus stipriam vibracijos poveikiui.
Nepakankamas įdėto ilgis lems nepakankamą tempimo laikomąją galią, o varžtai gali atsilaisvinti ir išsitraukti dėl ilgalaikės vibracijos. Per ilgas įterptas ilgis gali trukdyti pamatų plieniniams strypams, sukelti statybinių atliekų ir pabloginti pamato konstrukcinį vientisumą.
Pastačius inkaro varžtus, juos reikia laikyti vertikaliai ir laikinai pritvirtinti specialiais laikikliais, kad būtų išvengta pasvirimo ir poslinkio ir būtų užtikrintas tolygus įtempių pasiskirstymas vėlesnio naudojimo metu. Tuo tarpu inkarinių varžtų montavimo matmenys turi būti griežtai tikrinami, palyginti su išcentrinių siurblių ir horizontalių siurblių agregatų matmenimis, kad būtų užtikrintas visiškas skylių padėties, atstumo tarp varžtų ir tvirtinimo angų ant įrangos pagrindo rėmo atitikimas. Horizontalus pamato paviršiaus nuokrypis turi būti kontroliuojamas ±2 mm/m tikslumu, kad būtų užtikrintas tikslus įrangos niveliavimo atskaitos taškas.
Injektavimui turi būti vienodai pritaikyta speciali nesusitraukianti glaistymo medžiaga. Daugiapakopiams išcentriniams siurbliams pirmenybė teikiama didelio stiprumo smulkiam betono užpildui. Įprastas cemento skiedinys yra griežtai draudžiamas. Įprastas skiedinys po kietėjimo linkęs trauktis ir trūkinėti, sudarydamas tarpus ir tuščiavidurius plotus, kurie negali garantuoti bendro įtempimo tarp varžtų ir pamato. Daugiapakopiams siurbliams injektuoti naudojamo betono stiprumo laipsnis turi būti vienu laipsniu aukštesnis už pradinio pamato betono stiprumą, kad būtų pagerintas tvirtinimo stiprumas esant didelei apkrovai.
Sutankinant betoną ir glaistymo medžiagą iš anksto suformuotose skylėse, darbas turi būti švelnus ir tolygus. Griežtai draudžiama pakreipti inkarinius varžtus ir išstumti siurblio korpusus bei siurblio agregatus, kad būtų išvengta ankstesnių padėties nustatymo ir išlyginimo darbų negaliojimo ir pašalintas paslėptas varžtų ekscentrinio įtempimo pavojus.
Statyboje griežtai laikomasi stiprumo atitikties principo. Siurblio korpusų ir siurblių mazgų išlyginimas, išlyginimas ir tvirtinimas gali būti atliekamas tik tada, kai pamato betono stiprumas pasiekia daugiau nei 75% projektinio stiprumo. Antrinis glaistymas turi būti atliekamas tiksliai nustačius. Antrinio injektavimo sluoksnio aukštis turi būti kontroliuojamas 30–70 mm, esant vienodo storio ir plokščio bendro paviršiaus.
Prieš antrinį glaistymą, kontaktinis pamatų paviršius turi būti kruopščiai apdorotas: švariu vandeniu nuplauti paviršiaus dulkes ir šiukšles, o pagrindo paviršių visiškai sušlapinti, kad būtų užtikrintas sandarus sukibimas tarp naujo ir seno betono bei injektavimo sluoksnio be tarpsluoksnių. Aplinkos konstrukcijos temperatūra turi būti griežtai kontroliuojama. Kai aplinkos temperatūra yra žemesnė nei 0 ℃, reikia imtis specialių apsaugos nuo užšalimo priemonių, kad būtų išvengta šalčio pažeidimo ir injektavimo sluoksnio stiprumo praradimo.
Injektavimo medžiaga turi būti sutankinta sluoksniuotos vibracijos būdu, kad būtų pašalintas vidinis oras. Kietėjimas turi būti atliekamas iš karto po glaistymo. Jei aplinkos temperatūra yra žemesnė nei 5 ℃, viso kietėjimo proceso metu turi būti naudojama šiluminė izoliacija ir apsauga nuo užšalimo, kad būtų išvengta įtrūkimų, šlifavimo ir nestandartinio stiprumo, kurį sukelia žemos temperatūros šalčio pažeidimai. Įprastomis darbo sąlygomis glaistyta konstrukcija turi būti kietinama ne trumpiau kaip 72 valandas prieš galutinį įrangos priveržimą.
Reikia vadovautis principu „pirma išlyginti, vėliau priveržti“. Siurblio pagrindo rėmo horizontalus nuokrypis turi būti kontroliuojamas 0,05 mm/m tikslumu. Veržlės turi būti priveržtos simetriškai įstrižomis kryptimis kelis kartus. Draudžiamas vienkartinis pilnas priveržimas ir vienpusis priverstinis priveržimas, dėl kurio gali deformuotis siurblio pagrindo rėmas, nukrypti įrangos niveliavimo tikslumas ir sugadinti varžtus.
Lauko siurblinės, drėgnos dirbtuvės ir vandens valymo darbo sąlygos: Priėmus varžtų montavimą, varžtai turi būti tolygiai padengti antikoroziniais dažais. Vandeniui atspari ir antikorozinė juosta gali būti apvyniota aplink pagrindines dalis, kad izoliuotų drėgmę ir sulėtintų koroziją.
Darbo sąlygos su aukšto dažnio vibracija ir nepertraukiamu veikimu: turi būti naudojama dviguba anti-atsipalaidavimo konstrukcija, sujungta su dvigubomis veržlėmis ir spyruoklinėmis poveržlėmis. Esant sunkioms darbo sąlygoms, galima užtepti specialius sriegio fiksavimo klijus, kad būtų visiškai išvengta veržlės atsipalaidavimo dėl vibracijos.
Reguliarus tikrinimo mechanizmas: Pakartotinis priveržimas turi būti tikrinamas kas 3 mėnesius įprastomis sauso darbo sąlygomis. Darbo sąlygomis esant aukštai temperatūrai, didelei drėgmei, stipriai korozijai ir stipriai vibracijai, kas mėnesį turi būti atliekama speciali patikra, siekiant laiku pašalinti paslėptus atsipalaidavimo ir korozijos pavojus.
Nedidelė nestandartinė išcentrinių siurblių tvirtinimo sistemų konstrukcija vėlesniame etape virs įrangos gedimais. Dažnos klaidos vietoje ir atitinkami pavojai išvardyti taip:
Per mažo dydžio iš anksto suformuotos skylės ir nepakankamas tarpas:Injektavimo medžiaga negali pilnai apvynioti varžtų, todėl neužtenka įtempių laikymo vietos inkaravimui. Veikimo metu įranga drebės, pasislinks ir nukryps.
Nestandartinis inkaro varžtų gylis:Dėl nepakankamos tempimo guolio galios varžtai atsilaisvins ir pakils esant ilgalaikei vibracijai, kompensuos siurblio korpuso koaksialumą ir padidins guolių bei sparnuotės susidėvėjimą.
Supaprastinta priedų konfigūracija su tik viena veržle ir be spyruoklinės poveržlės:Tokia konfigūracija negali atlaikyti nuolatinės vibracijos, o veržlės yra linkusios automatiškai atsilaisvinti, o tai yra pagrindinė įrenginio rezonanso ir įrangos nestabilumo priežastis.
Injektavimas įprastu skiediniu ir nepakankamas kietėjimo laikas:Skiedinys susitrauks, įtrūks ir sukurs vidines tuščiavidures vietas, pažeisdamas bendrą pamato vientisumą. Tikėtina, kad ilgalaikio veikimo metu įranga pasislinks vientisai.
Pasviręs varžtų montavimas ir vienpusis priveržimas:Varžtuose atsiras netolygus įtempis ir didelė įtempių koncentracija, dėl to varžtai lūžta, įtrūks ir po ilgo veikimo siurblio pagrindo rėmas bus pažeistas.
Griežtas priėmimas turi būti atliktas baigus inkaro konstrukciją ir antrinį injektavimą, o įranga gali būti pradėta eksploatuoti tik praėjus priėmimui. Priėmimas apima kelis aspektus, įskaitant pagrindo paviršiaus tikslumą, statybos technologiją, medžiagų standartus, žemos temperatūros konstrukciją ir įrangos bandomąjį veikimą.
Priėmimas skirstomas į tris pagrindines kategorijas: išvaizdos patikrinimą, komponentų patikrinimą ir bandomojo veikimo patikrinimą.
Pagrindo paviršiaus tikslumo priėmimas:Įrenginio montavimo pagrindo paviršiaus horizontalus nuokrypis turi būti kontroliuojamas ±2 mm/m tikslumu. Injektavimas iš anksto suformuotose skylėse turi būti tankus ir pilnas, be tuščiavidurių vietų, įtrūkimų ar skilimų. Betonas aplink skylių angas turi būti plokščias, nepažeistas ir be pažeidimų ir defektų.
Varžto komponentų priėmimas:Vertikalus varžtų nuokrypis turi būti ne didesnis kaip 2 mm/m be pasvirimo ar poslinkio. Visi priedai turi būti pilni ir nepažeisti, o varžtų sriegiai neturi slysti, būti nesugadinti ir deformuoti. Varžtų specifikacija ir medžiaga turi atitikti konstrukcijos reikalavimus ir būti suderinama su siurblio tipu.
Injektavimo technologija ir medžiagų priėmimas:Daugiapakopiams išcentriniams siurbliams glaistyti turi būti naudojamas viena laipsnio stipresnis smulkus užpildas, o įprastiems siurblių tipams – speciali nesusitraukianti injektavimo medžiaga. Antrinis injektavimo sluoksnis turi būti vienodo storio nuo 30 mm iki 70 mm. Pagrindo paviršius prieš statybą turi būti kruopščiai nuplaunamas ir sudrėkintas, o žemos temperatūros aplinkoje turi būti visiškai įdiegtos apsaugos nuo užšalimo ir šilumos izoliacijos priemonės.
Bandomosios operacijos priėmimas:Įrenginiams nepertraukiamai veikiant pilna apkrova ilgiau nei 2 valandas, neatsipalaiduotų inkaro veržlės, nepasislinktų pagrindo rėmas, neatsirastų nenormalus rezonansas ar neįprasta įrenginio vibracija ir triukšmas, o visi įrangos veikimo parametrai turi išlikti stabilūs.
Dokumentų priėmimas:Visi įrašai, įskaitant varžtų specifikacijas, medžiagų sertifikatus, injekcinių medžiagų stiprumo klases, konstrukcijos temperatūrą, kietėjimo įrašus ir suveržimo proceso duomenis, turi būti saugomi vėlesnei priežiūrai, tikrinimui ir renovacijai.
Iš anksto suformuotų inkaro angų sukūrimas ir inkarinių varžtų montavimas išcentriniams siurbliams yra esminiai paslėpti darbai, lemiantys siurblio agregatų stabilumą. Visas statybos procesas, įskaitant matmenų kontrolę, glaistymą ir sandarinimą, turi būti vykdomas griežtai laikantis atitinkamų standartų, kad būtų išvengta statybos klaidų.
Kaip profesionalus skysčių įrangos prekės ženklas,TEFFIKOvisiškai atitinka pramonės standartus ir pateikia visą standartizuotų sprendimų rinkinį, apimantį pagrindo rėmo suderinimą, varžtų pasirinkimą ir nurodymus vietoje.
