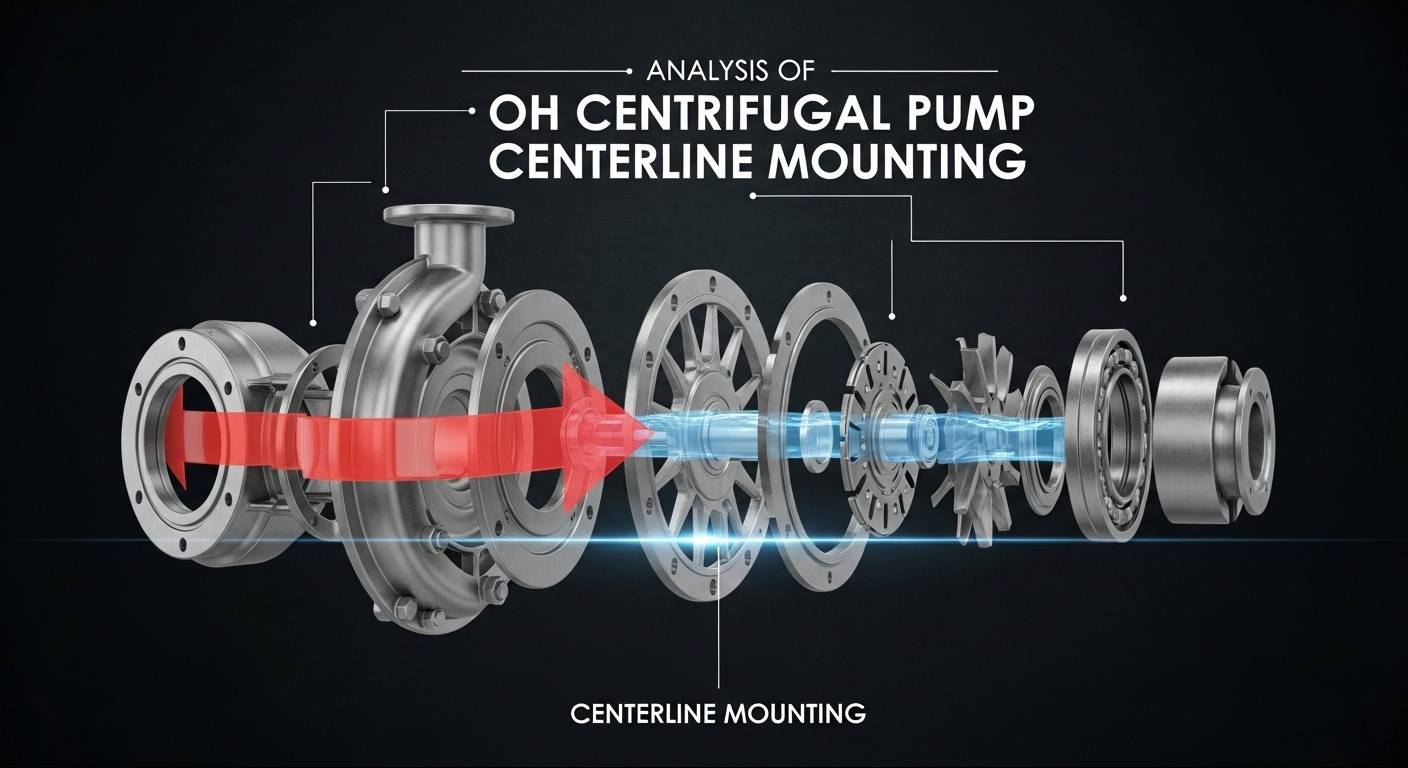

OH išcentrinio siurblio vidurinės linijos tvirtinimo analizė

Atšiauriomis darbo sąlygomis, tokiomis kaip naftos chemijos ir aukštos temperatūros skysčių pernešimas, stabilumasOH išcentriniai siurbliai(atitinka API 610 standartus) yra labai svarbus. Kaip pagrindinis tvirtinimo būdas, tvirtinimas vidurio linija yra plačiai naudojamas sunkiųjų OH2/OH3 siurblių modeliuose. Kuo šis dizainas išskirtinis?

1. Kas yra vidurio linijos tvirtinimas?

Naftos perdirbimo gamyklos siurblių zonos renovacijos vietoje technikai lygina OH1 ir OH2 siurblių montavimo skirtumus: OH1 siurblys pritvirtinamas kojelėmis korpuso apačioje, o OH2 siurblio flanšas yra tiesiogiai sulygiuotas su atskaitos linija ant pagrindo plokštės – tai yra tiesioginis vidurio linijos tvirtinimo požymis. Šis konstrukcinis dizainas yra aiškiai reikalaujamas pagal API 610 standartus ir gali veiksmingai spręsti eksploatacines problemas aukštos temperatūros ir aukšto slėgio aplinkoje.

2. Kodėl verta rinktis vidurinės linijos tvirtinimą?

Svarbiausia yra išspręsti šiluminio plėtimosi problemą. Kai siurblys perduoda aukštos temperatūros terpę (pvz., karštą alyvą 200–400 ℃), korpusas ir velenas išsiplės ir deformuosis. Tradicinis kojelės tvirtinimas yra linkęs į nesutapimą tarp siurblio veleno ir variklio veleno, dėl kurio atsiranda vibracija, tarpiklio nutekėjimas ir netgi guolių pažeidimai. Centrinės linijos tvirtinimas, fiksuojant centrinę ašį, leidžia šiluminei plėtrai tolygiai pasiskirstyti išilgai simetrijos ašies, išlaikant išlygiavimo stabilumą. Pavyzdžiui, naftos perdirbimo gamykloje ant kojos sumontuoto siurblio sandariklis nutekėjo tik po trijų mėnesių perpylus karštą alyvą 380 ℃ temperatūroje; išardžius nustatytas 0,2 mm poslinkis tarp siurblio veleno ir variklio veleno. Perėjus prie vidurinės linijos tvirtinimo, panašios problemos daugiau nepasikartojo.

3. Trys pagrindiniai vidurinės linijos tvirtinimo pranašumai

Praktiškai eksploatuojant ir prižiūrint šie pranašumai yra ne tik teoriniai, bet ir gali iš tikrųjų sumažinti bėdas:

• Stiprus terminis stabilumas: Etileno gamykloje esantis siurblys turi dažnai perjungti šaltą ir karštą terpę, o temperatūros svyravimai svyruoja nuo 80 ℃ iki 320 ℃. Tačiau siurblys su tvirtinimu vidurinėje linijoje po kiekvieno jungiklio palaiko žemesnę nei 4,5 mm/s vibracijos vertę, daug mažesnę nei standartinė riba.
• Didelis techninės priežiūros efektyvumas: anksčiau kojinio siurblio taisymas užtrukdavo 8 valandas vien tik variklio išardymui ir velenų išlyginimui. Priešingai, vidurinėje linijoje sumontuotam siurbliui su atbuliniu ištraukiamu rotoriumi, kai pernai pakeitėme mechaninį sandariklį, tai užtruko tik 3 valandas – nereikia ardyti variklio, tiesiog ištraukite rotorių, sutaupydami didžiąją laiko dalį.
• Padidėjęs patikimumas: Tikrinant mūsų įmonės įrangos įrašus, esant aukštai temperatūrai, vidutinis vidurinėje linijoje montuojamų siurblių veikimo laikas be problemų gali siekti 18 mėnesių, o dauguma kojinių siurblių gali tarnauti tik apie 12 mėnesių – reikšmingas 30–40% skirtumas.

4. Taikymo scenarijai ir pagrindiniai montavimo taškai

Tipiškos programos:

• Aukštos temperatūros terpės perdavimas (≥150 ℃), pvz., karšto aliejaus cirkuliacijos sistemos naftos perdirbimo gamyklose
• Aukšto slėgio darbo sąlygos (≥ 2,5 MPa), pvz., reaktorių tiekimo siurbliai chemijos gamyklose
• Kritinė proceso įranga, pvz., tirpiklių perpylimo siurbliai PTA gamyklose

Raktų montavimo žingsniai:

① Pagrindo plokštė turi būti glaistyta ir pritvirtinta, kad būtų užtikrintas pamato atsparumas vibracijai;

② Naudokite lazerinio išlygiavimo įrankį siurblio velenui ir variklio velenui kalibruoti, kai nuokrypis yra ≤0,05 mm/m;

③ Sumontuokite kompensacines tarpines prie flanšo, kad pašalintumėte pagrindo mikrodeformacijos poveikį;

④ Po įdiegimo ir pirmojo terminio ciklo dar kartą patikrinkite išlygiavimo būseną.

5. Išvada

Tvirtinimas ties vidurio linija yra ne tik paprastas tvirtinimo būdas, bet ir sistemingas sprendimas, skirtas pašalinti didelių apkrovų siurblių veikimo skausmo vietas. Nuo šiluminio plėtimosi valdymo iki priežiūros patogumo – jo vertė svyruoja per visą siurblio gyvavimo ciklą. Pramoniniuose scenarijuose, kuriems reikalingas ilgalaikis stabilus veikimas, pasirinkite centrinės linijos tvirtinimo schemą, atitinkančiąAPI 610standartų laikymasis yra svarbus sprendimas siekiant užtikrinti gamybos tęstinumą.
