Ką daryti, jei horizontalaus daugiapakopio išcentrinio siurblio debitas yra nepakankamas?

Pramoninėse ir aukštybinėse vandens tiekimo sistemose,Teffiko horizontalūs daugiapakopiai išcentriniai siurbliaiyra pagrindinis energijos šaltinis. Tačiau daugelis inžinierių pastebi, kad po tam tikro veikimo laikotarpio siurblio debitas palaipsniui „krenta“ ir nepasiekia sukalibruotų parametrų.

Apjungus teorinius skysčių mechanizmų tyrimus ir priekinės linijos eksploatavimo ir priežiūros patirtį, šis straipsnis nuodugniai išspręs nepakankamo srauto problemą iš trijų dimensijų: sandarumo, sistemos atsparumo ir maitinimo šaltinio veikimo.

1. Netinkamas projektavimas ir parinkimas

Priežasties analizė:

• Siurblio pasirinkimo ir faktinių darbo sąlygų neatitikimas: nominalus debitas ir siurblio aukštis tiksliai neatitinka faktinių sistemos reikalavimų, pavyzdžiui, pasirinkto siurblio srautas yra per mažas arba jo nepakanka sistemos pasipriešinimui įveikti. Dažniausiai tai atsiranda dėl sistemos varžos skaičiavimo nukrypimų pradiniame projektavimo etape arba laiku nesugebėjimo pakoreguoti siurblio pasirinkimo pasikeitus faktinėms darbo sąlygoms.
• Dujotiekio sistemos konstrukcijos defektai: tokie veiksniai kaip per ilgas siurbimo vamzdynas, mažas vamzdžio skersmuo, per didelės alkūnės ir didelis vožtuvo pasipriešinimas žymiai padidins sistemos pasipriešinimą, todėl tikrasis siurblio veikimo taškas nukryps nuo didelio efektyvumo zonos ir dėl to sumažės srautas.

Diagnostika ir sprendimai:

• Patikrinkite konstrukcijos parametrus ir veikimo kreives: tiksliai perskaičiuokite sistemos slėgio ir srauto greičio reikalavimus ir atidžiai palyginkite juos su siurblio veikimo kreive, kad užtikrintumėte, jog siurblys stabiliai veiktų didelio efektyvumo zonoje. Jei reikia, ryžtingai apsvarstykite galimybę pakeisti siurblį tokiu, kuris labiau tinka esamoms darbo sąlygoms.
• Optimizuokite vamzdynų sistemos išdėstymą: atlikite išsamų įsiurbimo ir išleidimo vamzdynų patikrinimą ir optimizavimą, sumažinkite nereikalingų alkūnių ir vožtuvų skaičių ir įsitikinkite, kad vamzdžio skersmuo atitinka optimalius skysčių transportavimo reikalavimus, taip efektyviai sumažinant vamzdyno pasipriešinimą.

2. Montavimo ir paleidimo problemos: pagrindiniai trikčių šalinimo vietoje punktai

Priežasties analizė:

• Oro nuotėkis siurbimo vamzdyne ir vožtuvo pagrinde: tai yra dažna ir pagrindinė nepakankamo srauto priežastis. Dėl prasto siurbimo vamzdyno arba vožtuvo pagrindo sandarinimo oras nuolat pateks į siurblio kamerą, sukels kavitaciją ir labai susilpnins siurblio vandens sugėrimo pajėgumą ir srautą. Būtina patikrinti siurbimo vamzdį ir vožtuvo pagrindą, kad įsitikintumėte, jog nėra oro nuotėkio.
• Kojos vožtuvo arba siurbimo filtro užsikimšimas: kojinis vožtuvas neatsidaro iki galo arba siurbimo filtras yra labai užsikimšęs šiukšlėmis (pvz., nuosėdomis, pluoštais ir pan.), todėl smarkiai padidės siurbimo pasipriešinimas ir siurblys negalės išsiurbti pakankamai skysčio.
• Neteisinga variklio sukimosi kryptis: dėl neteisingo variklio laidų siurblio sparnuotė gali suktis priešinga kryptimi. Šiuo atveju, nors siurblys veikia, jis vargu ar gali sukurti efektyvų srautą arba srautas yra labai mažas.
• Prastas siurblio ir variklio išlygiavimas: Dėl prasto movos išlygiavimo tikslumas sukels nenormalią siurblio agregato vibraciją, pagreitės guolių ir sandariklių susidėvėjimas, todėl paveiks siurblio veikimo efektyvumą ir srauto stabilumą.

Diagnostika ir sprendimai:

• Atlikite griežtą siurbimo vamzdyno sandarumo patikrinimą: atlikite griežtą siurbimo vamzdyno ir visų prijungimo taškų sandarumo bandymą ir laiku pataisykite visas oro nuotėkio vietas. Įsitikinkite, kad visos jungtys yra patikimai pritvirtintos, ypač jungtis tarp įsiurbimo vamzdžio ir vožtuvo pagrindo.
• Reguliariai valykite kojinį vožtuvą ir filtrą: sukurkite sistemą, skirtą reguliariam kojos vožtuvo ir siurbimo filtro tikrinimui ir valymui, kad užtikrintumėte, jog jie visada neužsikimštų ir nesikauptų šiukšlės.
• Patvirtinkite teisingą variklio sukimosi kryptį: pajudėdami variklį atidžiai stebėkite, ar siurblio sukimosi kryptis atitinka kryptį, kurią rodo ant siurblio korpuso aiškiai pažymėta rodyklė. Jei randate neatitikimų, nedelsdami sureguliuokite variklio laidus.
• Atlikite tikslų išlygiavimo kalibravimą: naudokite profesionalius lygiavimo įrankius (pvz., lazerinio išlygiavimo instrumentus), kad atliktumėte didelio tikslumo siurblio ir variklio išlygiavimą, iš esmės sumažindami vibraciją ir komponentų susidėvėjimą.

3. Netinkamas veikimas ir sukimosi greičio optimizavimas

Priežasties analizė:

• Netinkamas siurblio užpildymas: Jei oras siurblio kameroje ir siurbimo vamzdyne nėra visiškai išnaudotas prieš paleidžiant, siurblys nesugebės normaliai sugerti vandens arba srauto greitis bus labai nepakankamas.
• Nepakankamas sukimosi greitis, kurį sukelia žema sistemos įtampa: Nestabili arba nuolat žema maitinimo įtampa tiesiogiai sumažės variklio sukimosi greitis, todėl labai sumažės siurblio našumas (įskaitant srautą ir aukštį). Nepakankamas sukimosi greitis yra svarbi horizontalių daugiapakopių išcentrinių siurblių nepakankamo srauto priežastis.
• Nepakankamas išleidimo vožtuvo atidarymas: paleidus siurblį, jei išleidimo vožtuvas nėra iki galo atidarytas, srautas bus dirbtinai apribotas.
• Kavitacija: dėl sunkių siurbimo sąlygų (tokių kaip per didelis siurbimo aukštis, didelis siurbimo vamzdyno pasipriešinimas, per aukšta skysčio temperatūra) slėgis siurblio įleidimo angoje yra mažesnis už skysčio garavimo slėgį, todėl susidaro daug burbuliukų ir atsiranda kavitacija. Kavitacija sukels staigų srauto sumažėjimą, kartu su neįprastu triukšmu ir stipria vibracija.

Diagnostika ir sprendimai:

• Atlikite išsamias oro ištraukimo ir siurblio užpildymo operacijas: prieš kiekvieną paleidimą įsitikinkite, kad siurblio kamera ir siurbimo vamzdynas yra visiškai užpildyti skysčiu ir visas likęs oras gerai pašalintas.
• Patikrinkite ir stabilizuokite maitinimo įtampą: reguliariai tikrinkite maitinimo įtampą, kad įsitikintumėte, jog ji stabili ir atitinka variklio vardinės įtampos reikalavimus. Jei reikia, apsvarstykite galimybę įdiegti įtampos stabilizatorių, kad efektyviai padidintumėte daugiapakopio siurblio sukimosi greitį.
• Patikrinkite išleidimo vožtuvo angą: Įsitikinkite, kad išleidimo vožtuvas yra visiškai atidarytas, ir sureguliuokite jį iki optimalios veikimo angos pagal faktinius proceso reikalavimus.
• Pagerinkite siurbimo sąlygas ir vandens įleidimo gylį: padidinus horizontalaus daugiapakopio išcentrinio siurblio vandens įleidimo gylį, galima efektyviai padidinti siurblio siurbimo slėgį ir taip išspręsti srauto problemą, kurią sukelia nepakankamas vandens slėgis. Tuo pačiu metu reikia kiek įmanoma sumažinti siurbimo pakėlimą, sumažinti siurbimo vamzdyno pasipriešinimą ir vengti perkaitinto skysčio transportavimo. Jei reikia, apsvarstykite galimybę įrengti slėginį siurblį arba optimizuoti siurbimo vamzdyno konstrukciją.

4. Netinkama priežiūra ir komponentų susidėvėjimas: laiku pakeiskite susidėvėjusias dalis

Priežasties analizė:

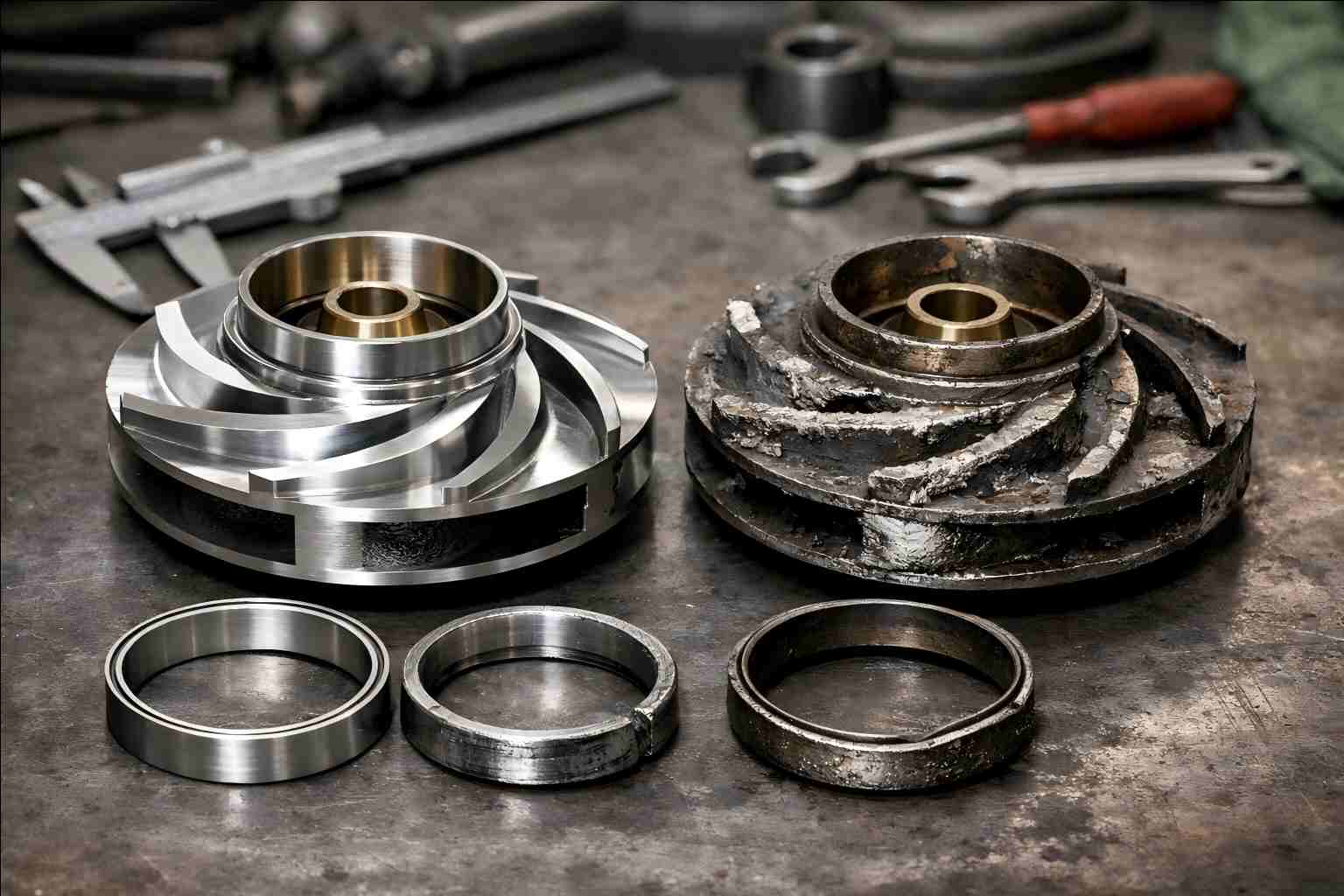

• Darbaračio susidėvėjimas arba pažeidimas: Ilgai eksploatuojant sparnuotė gali būti pažeista dėl korozijos, susidėvėjimo ar užsikimšimo dėl šiukšlių, o sparnuotės srauto kanalas gali deformuotis, o tai rimtai pablogina siurblio darbingumą ir gali labai sumažėti srautas.
• Vidinis nuotėkis, atsirandantis dėl sandarinimo žiedo susidėvėjimo: tarpas tarp sandarinimo žiedo ir sparnuotės didėja naudojant naudojimo laiką, todėl padidėja skysčio atgalinis srautas siurblio viduje, smarkiai sumažėja tūrinis efektyvumas, taigi ir efektyvus srautas.
• Guolių susidėvėjimas: Guolių susidėvėjimas padidins trintį tarp rotoriaus ir statoriaus, sumažins mechaninį siurblio efektyvumą ir netgi gali sukelti vibraciją ir veleno sandariklio nuotėkį, netiesiogiai paveikti srauto greitį.
• Tarpiklio arba mechaninių sandariklių nuotėkis: Susidėvėjus arba netinkamai sumontavus sandariklius (pvz., sandariklius ar mechaninius sandariklius), gali nutekėti skystis, o tai ne tik turi įtakos normaliam siurblio veikimui, bet ir gali lemti nepakankamą srautą.

Diagnostika ir sprendimai:

• Reguliariai tikrinkite ir keiskite sparnuotę: sukurkite sistemą, skirtą reguliariam sparnuotės būklės tikrinimui, laiku išvalykite šiukšles ir pataisykite arba pakeiskite susidėvėjusius ir pažeistus sparnuotės ratus. Siurblių, kurie buvo naudojami ilgą laiką, susidėvėję sparnuotės turėtų būti laiku pakeisti.
• Laiku pakeiskite sandarinimo žiedą: reguliariai tikrinkite sandarinimo žiedo tarpą ir, nustačius per didelį tarpą, nedelsdami pakeiskite jį nauju, kad įsitikintumėte, jog tarpas atitinka projektinį leistiną diapazoną ir palaikomas siurblio tūrinis efektyvumas. Kai kurių sandarinimo žiedų našumas po ilgalaikio naudojimo pablogės, todėl turime juos laiku pakeisti.
• Patikrinkite ir pakeiskite guolius: reguliariai tikrinkite tepimo būklę ir guolių nusidėvėjimo laipsnį, o pažeistus guolius pakeiskite laiku, kad užtikrintumėte sklandų ir efektyvų siurblio veikimą.
• Patikrinkite ir pakeiskite sandariklius: Reguliariai tikrinkite sandariklio arba mechaninių sandariklių susidėvėjimą ir nuotėkį ir prireikus sureguliuokite arba pakeiskite, kad skysčio nuotėkis nepakenktų siurblio veikimui.

Išvada

Išspręsti nepakankamo horizontalaus daugiapakopio išcentrinio siurblio srauto problemą nėra sunku; svarbiausia yra tiksliai nustatyti pagrindinę priežastį. Prisiminkite mūsų mnemoniką: „Užsaugokite nuo oro nutekėjimo ir patikrinkite kojos vožtuvą, išvalykite šiukšles ir atkimškite vamzdynus, stabilizuokite įtampą, kad užtikrintumėte sukimosi greitį, laiku pakeiskite dalis, kad išvengtumėte susidėvėjimo“.

Padidinus vandens įleidimo gylį, kad padidėtų vandens slėgis, užtikrinant stabilią įtampą, kad būtų išlaikytas didelis sukimosi greitis, ir ryžtingai keičiant senstančius sandarinimo žiedus ir sparnuotės, galite ne tik greitai atkurti vardinį siurblio srautą, bet ir pailginti įrangos tarnavimo laiką bei sumažinti eksploatacinės energijos sąnaudas.

Jei jums reikia pakeisti konkretaus modelio horizontalaus daugiapakopio siurblio sandarinimo žiedą, nestabilios įtampos sprendimų ar profesionalaus atrankos ir skaičiavimo palaikymo, susisiekite su mumis. Mūsų bendras siekis, kad kiekvienas vandens lašas tekėtų efektyviaiTeffiko.
