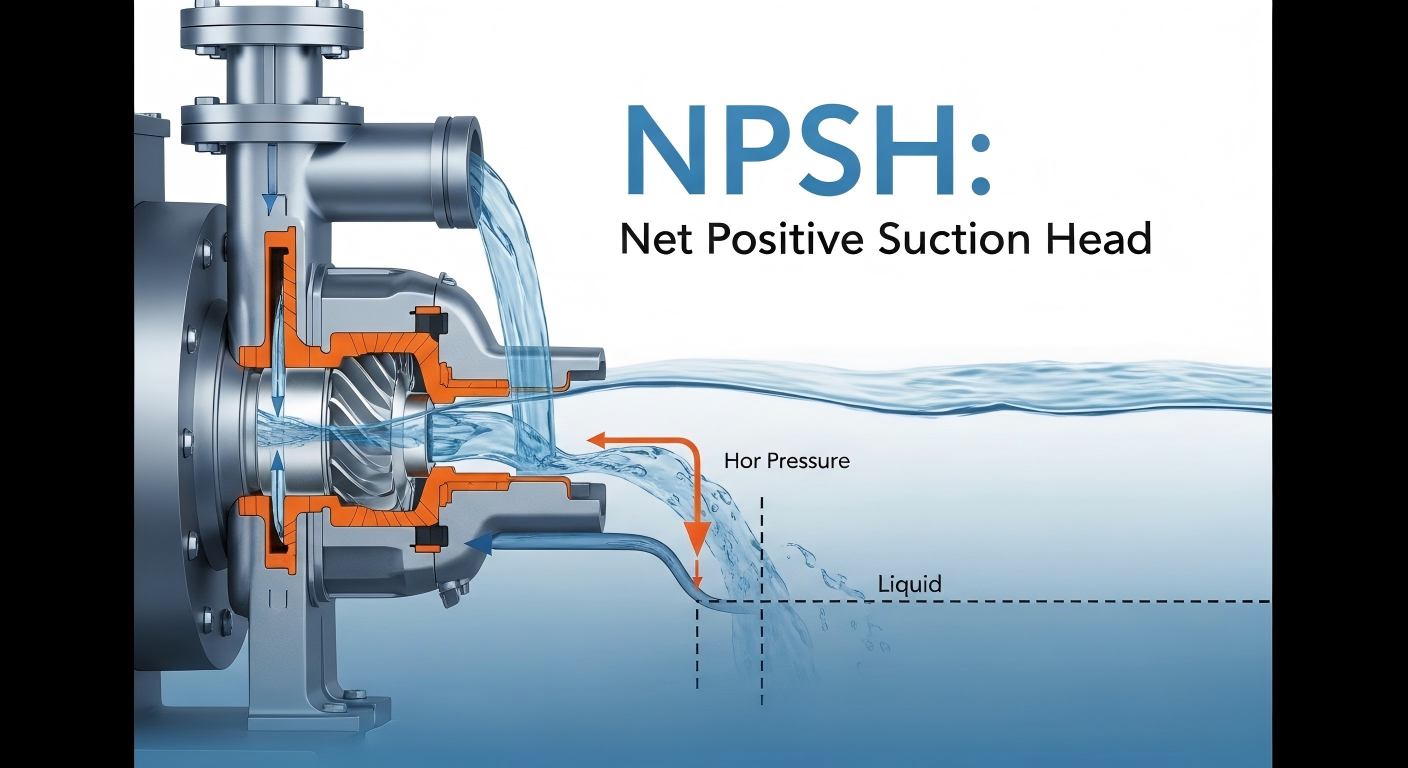

Jei dirbate ar projektuojate aišcentrinis siurblyssistema, NPSH (Net Positive Suction Head) yra terminas, kurio tiesiog negalite išvengti. Tai ne tik fizinis parametras, bet ir kritinė skiriamoji linija, nulemianti, ar jūsų siurblys sklandžiai veiks dešimtmečius, ar bus išmestas dėl kavitacijos vos po kelių mėnesių.
NPSH reiškia efektyvią perteklinio slėgio energiją, kurią faktiškai turi skystis išcentrinio siurblio įleidimo angoje. Jo pagrindinė funkcija yra įveikti srauto pasipriešinimą ir užkirsti kelią skysčių išgaravimui, o jis paprastai matuojamas vandens stulpelio metrais (m) arba skysčio stulpelio pėdomis (ft).
Kai veikia išcentrinis siurblys, sparnuotės įleidimo angoje dėl didelio skysčio srauto susidaro žemo slėgio zona. Jei slėgis čia nukrenta žemiau skysčio sočiųjų garų slėgio, skystis akimirksniu išgaruos ir susidarys daug garų burbuliukų. Kai burbuliukai su skysčiu teka į sparnuotės aukšto slėgio zoną, jie greitai subyra ir sprogsta. Šis reiškinys žinomas kaip kavitacija – žalingiausias išcentrinių siurblių gedimo būdas. NPSH buvimas yra skirtas išlaikyti apatinę slėgio liniją ir užkirsti kelią kavitacijai.
Šių dviejų sąvokų supainiojimas yra pagrindinė neteisingo pasirinkimo inžinerinėse svetainėse ir „Google“ paieškose priežastis. Siekiant užtikrinti siurblio saugumą, jų ryšys turi būti aiškiai suprantamas.
Kiek energijos iš tikrųjų gali suteikti sistema?
NPSHA visiškai priklauso nuo jūsų įrengimo sąlygų ir neturi nieko bendra su siurblio prekės ženklu. Tai priklauso nuo šių veiksnių:
Kiek energijos suvartoja pats siurblys?
NPSHR yra būdinga siurblio charakteristika, kurią gamintojas nustato atlikdamas griežtus bandymus ir pažymėtas siurblio veikimo kreivėje. Tai rodo energijos suvartojimą, reikalingą skysčiui tekėti iš siurblio įleidimo angos iki mažiausio slėgio taško sparnuotės viduje.

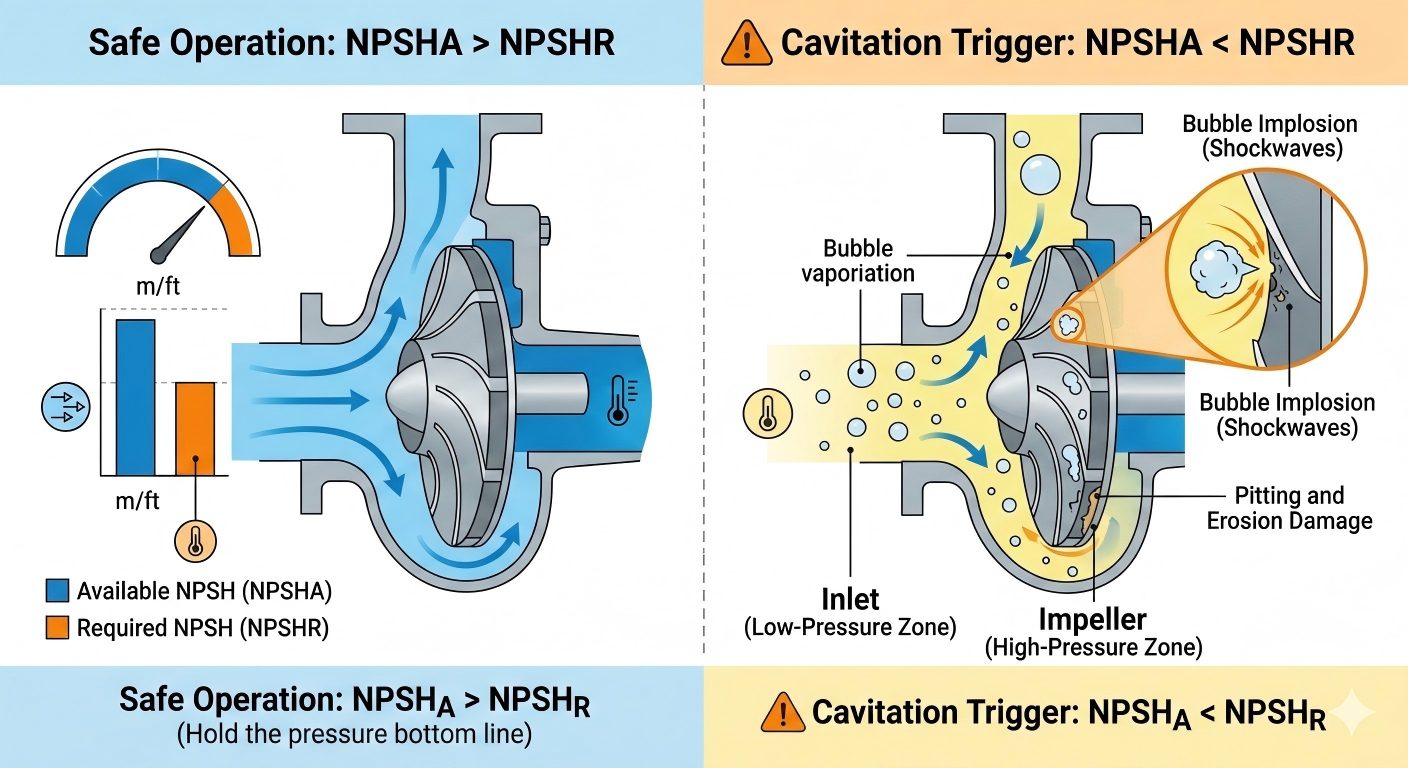

Kai NPSHa < NPSHR, siurblio įleidimo slėgis yra mažesnis nei skysčio garų slėgis, o kavitacija vyksta etapais, galiausiai sukeldama negrįžtamus įrangos pažeidimus.
| Pavojaus tipas | Specifinės apraiškos | Poveikio sritis |
|---|---|---|
| Komponento pažeidimas | Įdubimai ir ertmės ant sparnuotės ir siurblio korpusų, metalo nuovargis ir perforacija, sumažėjęs konstrukcijos stiprumas | Pagrindiniai srauto komponentai, tiesiogiai sutrumpinantys siurblio tarnavimo laiką |
| Veikimo pablogėjimas | Žymus srauto ir slėgio sumažėjimas, staigus hidraulinio efektyvumo sumažėjimas, neįprastas energijos suvartojimo padidėjimas | Bendras siurbimo sistemos efektyvumas, proceso reikalavimų nesilaikymas |
| Nenormalus triukšmas ir vibracija | Siurblio korpusas skleidžia unikalų neįprastą triukšmą, pvz., "žvyro riedėjimą" arba "marmurinį smūgį" ir stiprią vibraciją | Pagalbiniai komponentai, tokie kaip guoliai, movos ir sandarikliai, sukeliantys antrinius gedimus |
| Sandarinimo gedimas | Padidėjusi vibracija ir temperatūros svyravimai smarkiai sumažina mechaninių sandariklių eksploatavimo laiką (pvz., RS60A vienos spyruoklės elastomero silfoninis sandariklis) | Veleno sandariklio nuotėkis, vidutinis išsiliejimas, padidėję galimi pavojai saugai |
| Sunkus išjungimas | Vietinis perkaitimas sukelia staigų skysčio išgaravimą, o tai galiausiai sukelia siurblio užstrigimą ir variklio perdegimą | Visos įrangos išmetimas, gamybos prastovos ir ekonominiai nuostoliai |
Darbo vietoje sąlygomis NPSHa galima reguliuoti optimizuojant sistemą. Pagrindinės optimizavimo kryptys yra tokios, kurios gali būti įgyvendintos pagal faktinius scenarijus:
Kas yra grynoji teigiama siurbimo galvutė (NPSH)? Tai skiriamoji riba tarp efektyvaus veikimo ir katastrofiško gedimo.
Nelaukite, kol išgirsite „akmenų pumpavimo“ garsą ir imkitės veiksmų.Teffikoyra įsipareigojusi teikti jums sklandžius sprendimus, kurie ne tik atitinka standartus, bet ir viršija lūkesčius. Nuo tikslios darbo sąlygų analizės iki puikios siurblio gamybos – mes integruojame NPSH siekimą į kiekvieną įrangą, užtikrindami, kad jūsų sistema veiktų efektyviai tyliai ir be kavitacijos problemų.
