"Mūsų siurblys vėl sudegino variklį!"
"Sąskaitos už elektrą vandens siurbliams šį mėnesį yra juokingai didelės. Ar pasirinkome netinkamą siurblį?"
"Sumontavus naują siurblį, srautas tiesiog negali atitikti projektavimo reikalavimų..."
Šios dažnos vandens tiekimo, chemijos inžinerijos, ŠVOK ir kitose srityse problemos dažnai kyla dėl klaidingo išcentrinio siurblio „instrukcijų vadovo“ – veikimo kreivės – supratimo arba ignoravimo. Kaip pagrindinė įranga, plačiai naudojama pramonėje, kas 1% padidėja a efektyvumasišcentrinis siurblysgali reikšti, kad per metus sutaupoma dešimtys tūkstančių ar net šimtai tūkstančių juanių eksploatacinių išlaidų didelės apimties projektui.
Šiame straipsnyje sužinosite, kaip interpretuoti siurblio kreives, ne tik kaip jas perskaityti, bet ir kaip jas naudoti priimant optimalius pirkimo, eksploatavimo ir priežiūros sprendimus.

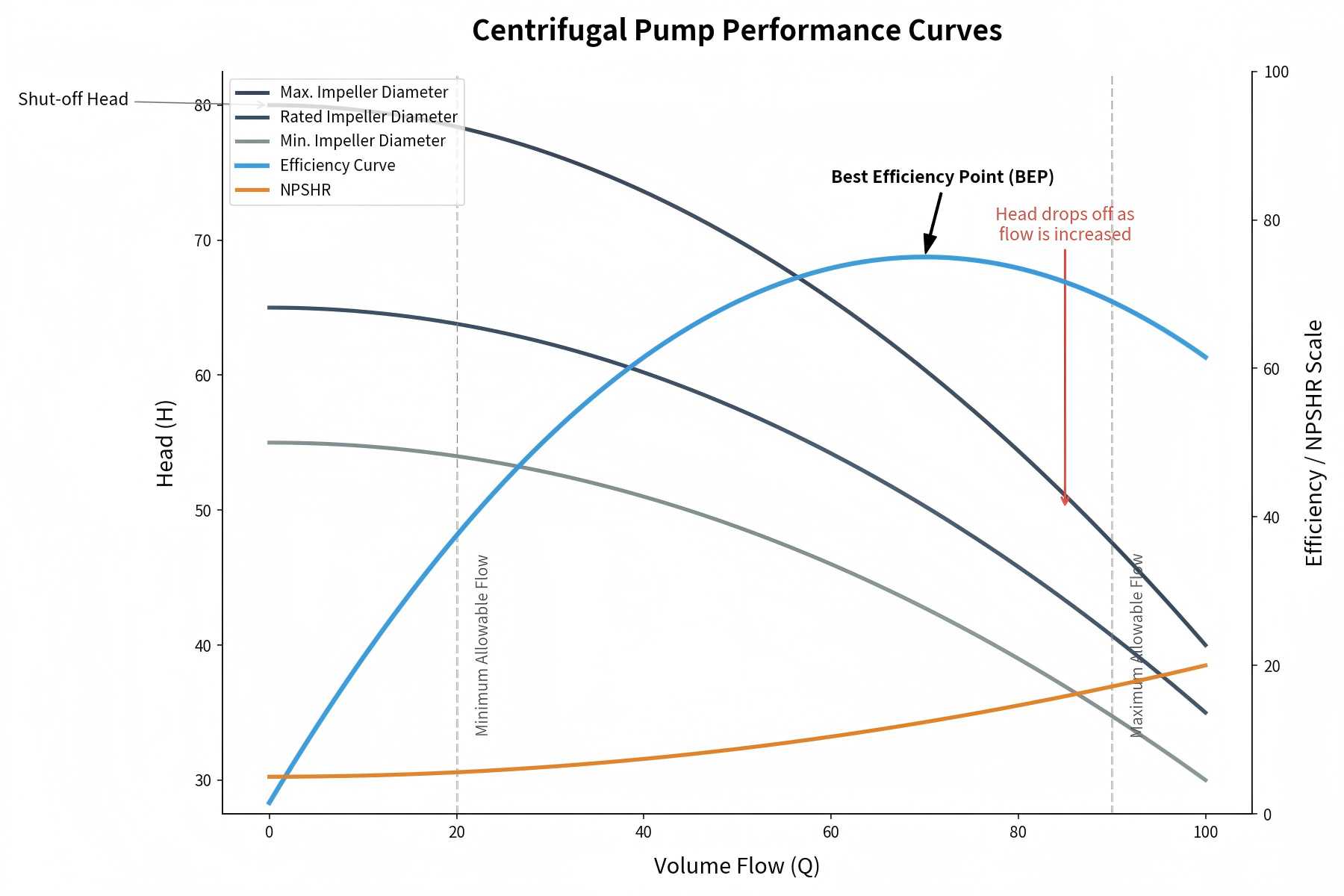

Srauto srauto kreivė (H-Q kreivė) yra pagrindinė siurblio kreivės dalis. Jis vaizduoja ryšį tarp siurblio galvutės (aukštis, iki kurio siurblys gali pakelti skystį) ir srauto greičio (siurblio tiekiamo skysčio tūrio per laiko vienetą) esant pastoviam greičiui. Paprastai ant vertikalios ašies (Y ašies) brėžiama galvutė, o ant horizontalios ašies (X ašis) – srauto greitis.
Iš H-Q kreivės galima padaryti pagrindinę išvadą: didėjant srauto greičiui, aukštis palaipsniui mažėja. Taip yra todėl, kad per sparnuotę ir siurblio korpusą praeinant daugiau skysčių, skysčio trintis ir turbulencija siurblio viduje sustiprėja, todėl sumažėja aukštis. Pavyzdžiui, siurblys gali generuoti 100 pėdų slėgio esant 50 galonų per minutę (gpm) srautui, o slėgis nukrenta iki 80 pėdų, kai srautas padidėja iki 75 gpm – šis ryšys aiškiai matomas kreivėje.
Galios srauto kreivė (P-Q kreivė) rodo ryšį tarp siurblio energijos suvartojimo ir srauto greičio esant pastoviam greičiui. Energijos suvartojimas (arklio galiomis arba kilovatais) vaizduojamas vertikalioje ašyje, o srautas - horizontalioje ašyje.
Skirtingai nuo H-Q kreivės, P-Q kreivė rodo didėjimo tendenciją: energijos suvartojimas didėja didėjant srauto greičiui. Taip yra todėl, kad siurblys turi dėti daugiau pastangų, kad tiektų daugiau skysčių ir įveiktų didesnę trintį bei turbulenciją. Šios kreivės supratimas yra labai svarbus pasirenkant siurblio variklį – jei variklis yra per mažo dydžio, jis gali perkrauti didelio srauto sąlygomis; jei jis bus per didelis, tai sukels energijos švaistymą.
Efektyvumo ir srauto kreivė (E-Q kreivė) atspindi siurblio efektyvumą esant skirtingiems srautams. Efektyvumas (išreikštas procentais) vaizduojamas vertikalioje ašyje, o srautas – horizontalioje ašyje. Ši kreivė yra labai svarbi siekiant sumažinti energijos suvartojimą, nes ji parodo srautą, kuriuo siurblys veikia maksimaliu efektyvumu.
Efektyvumo kreivė dažniausiai yra „kalvos formos“: efektyvumas pakyla iki maksimumo, kai srauto greitis didėja, tada palaipsniui mažėja, kai srautas ir toliau didėja. Šios kreivės smailė vadinama geriausiu efektyvumo tašku (BEP) – išsamiai paaiškinta toliau.
Siurblio kreivės skaitymas reiškia ne tik trijų pokreivių nustatymą, bet ir pagrindinių duomenų taškų, kurie lemia siurblio našumą, supratimą. Toliau pateikiami pagrindiniai elementai, į kuriuos reikia sutelkti dėmesį:
Geriausias efektyvumo taškas (BEP) – tai srauto greičio ir slėgio, kai siurblys veikia maksimaliu efektyvumu, derinys, kuris taip pat yra E-Q kreivės pikas ir ekonomiškiausias siurblio veikimo taškas. Renkantis siurblį, pirmenybę teikite modeliams, kuriuose reikalingas sistemos veikimo taškas (debitas + aukštis) yra kuo arčiau BEP.
Naudojant siurblį toli nuo BEP, padidėja energijos sąnaudos, spartėja sparnuotės ir variklio susidėvėjimas bei sutrumpėja siurblio tarnavimo laikas. Pavyzdžiui, siurblio, kurio BEP atitinka 60 gpm, efektyvumas gali sumažėti 20–30 % ir per anksti sugesti, kai jis veikia esant 30 gpm (pusė BEP srauto).
Veikimo diapazonas (taip pat žinomas kaip veikimo diapazonas) reiškia srauto greitį ir slėgio intervalą, per kurį siurblys gali veikti saugiai, nepažeisdamas sparnuotės, variklio ar kitų komponentų. Šis diapazonas apibrėžiamas pagal siurblio mažiausią / didžiausią srautą ir aukštį, ir jį galima matyti tiesiogiai H-Q kreivėje.
Gamintojai paprastai rekomenduoja siurblį naudoti 70–120 % BEP, kad būtų užtikrintas saugus veikimo diapazonas. Eksploatavimas už šio diapazono ribų gali sukelti kavitaciją, pernelyg didelę vibraciją, variklio perkaitimą ir kitas problemas.
Išjungimo aukštis yra didžiausias aukštis, kurį siurblys gali sukurti esant nuliui srautui (t. y. kai išleidimo vožtuvas uždarytas), o tai yra H-Q kreivės ir vertikalios ašies (Y ašies) sankirta. Sistemos projektavimui labai svarbu suprasti uždarymo aukštį – jei sistemos statinis aukštis viršija siurblio išjungimo aukštį, siurblys negalės tiekti skysčio.
Didžiausias srautas yra didžiausias srautas, kurį siurblys gali tiekti esant nuliui aukštyje (t. y. be srauto pasipriešinimo), kuris yra H-Q kreivės ir horizontalios ašies (X ašies) sankirta. Ši vertė padeda nustatyti, ar siurblys gali patenkinti didžiausią sistemos srauto poreikį.
Grynoji teigiama siurbimo galvutė (NPSH) yra pagrindinis parametras siekiant išvengti kavitacijos – destruktyvaus reiškinio, kai dėl nepakankamo siurbimo slėgio skystyje susidaro garų burbuliukai, pažeidžiantys siurblio komponentus. NPSH yra skirtumas tarp skysčio slėgio siurblio siurbime ir skysčio garų slėgio.
Daugumoje siurblio kreivių yra NPSH kreivė, kuri rodo mažiausią NPSH, reikalingą, kad siurblys veiktų be kavitacijos esant skirtingam srautui. Kad būtų išvengta kavitacijos, sistemos NPSH turi būti didesnis nei siurbliui reikalingas NPSH.
Ne visos siurblio kreivės yra vienodos formos – jų forma priklauso nuo siurblio konstrukcijos, o skirtingos kreivių formos tinka skirtingiems naudojimo scenarijams. Žemiau pateikiamos trys dažniausiai pasitaikančios siurblio kreivės formos:
Stačia kreivė rodo, kad siurblys gali generuoti didelį aukštį esant mažam srautui. Šio tipo kreivės tinka aukšto slėgio reikmėms, pvz., katilų tiekimo sistemoms, aukšto slėgio valymui arba pramoniniams procesams, kai skystis praeina per plonus vamzdžius arba didelio atsparumo sistemas.
Plokščia kreivė reiškia, kad siurblys gali tiekti didelį srautą esant žemai aukštai. Jis idealiai tinka didelio srauto, mažo pasipriešinimo reikmėms, pavyzdžiui, drėkinimo sistemoms, aušinimo bokštams ar komunalinėms vandens tiekimo sistemoms.
Greitai kreiva kreivė rodo, kad esant mažam srautui siurblys yra linkęs į kavitaciją. Tokiems siurbliams reikia didesnio NPSH, kad jie veiktų efektyviai, ir jie tinka naudoti su stabiliu srautu ir pakankamu siurbimo slėgiu.
Norėdami išnaudoti visas siurblio kreives, vadovaukitės šiais praktiniais patarimais – jie padės pasirinkti tinkamą siurblį ir optimizuoti jo veikimą:
Norėdami pasirinkti tinkamąišcentrinis siurblys, pirmiausia išsiaiškinkite sistemos reikalavimus, tada suderinkite reikalavimus su siurblio našumu naudodami siurblio kreivę. Žemiau pateikiamas žingsnis po žingsnio vadovas:
Pasirinkę tinkamą siurblį, galite optimizuoti jo veikimą naudodami siurblio kreivę, kad sumažintumėte išlaidas ir pailgintumėte tarnavimo laiką. Žemiau pateikiamos pagrindinės strategijos:
